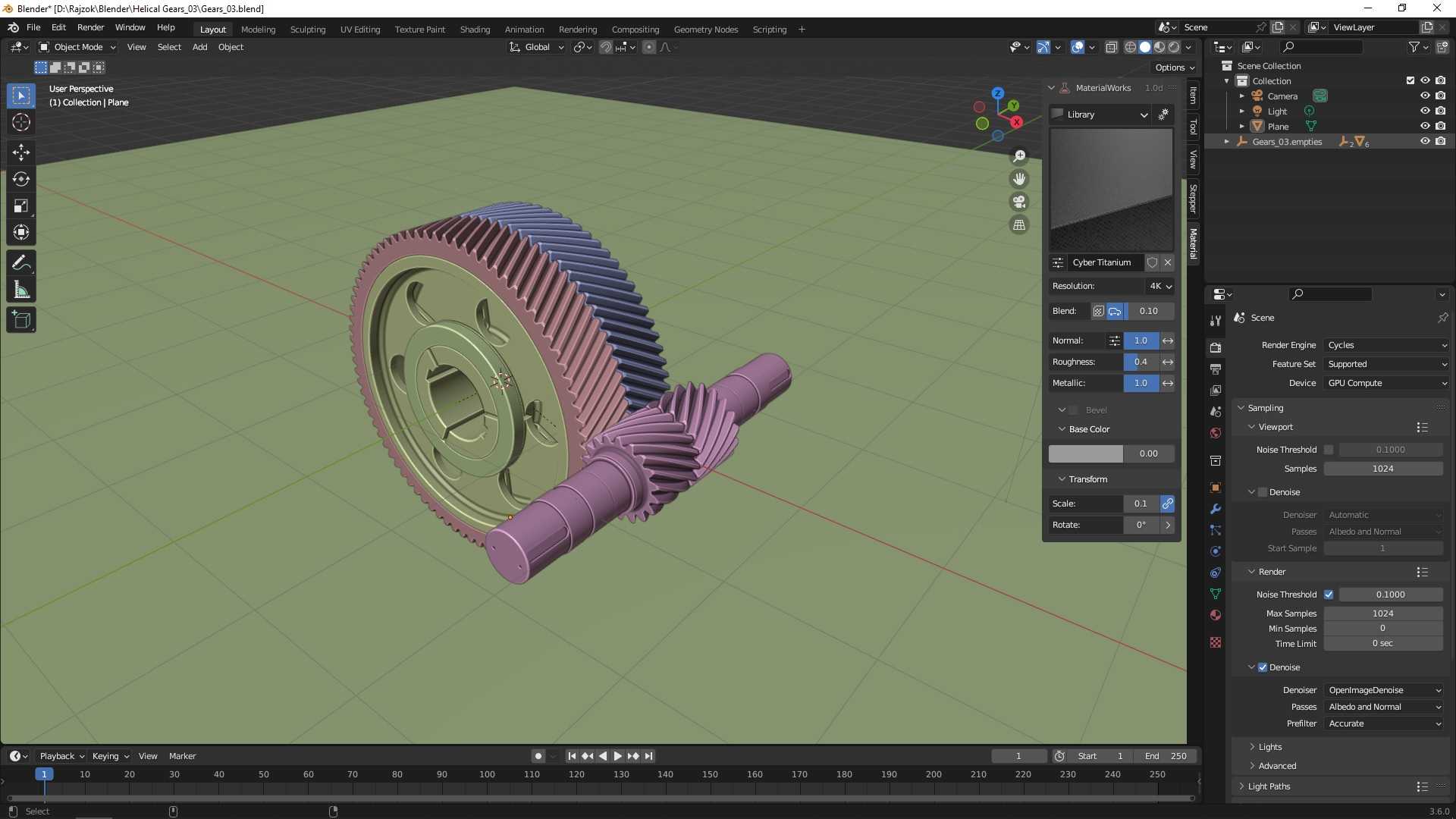

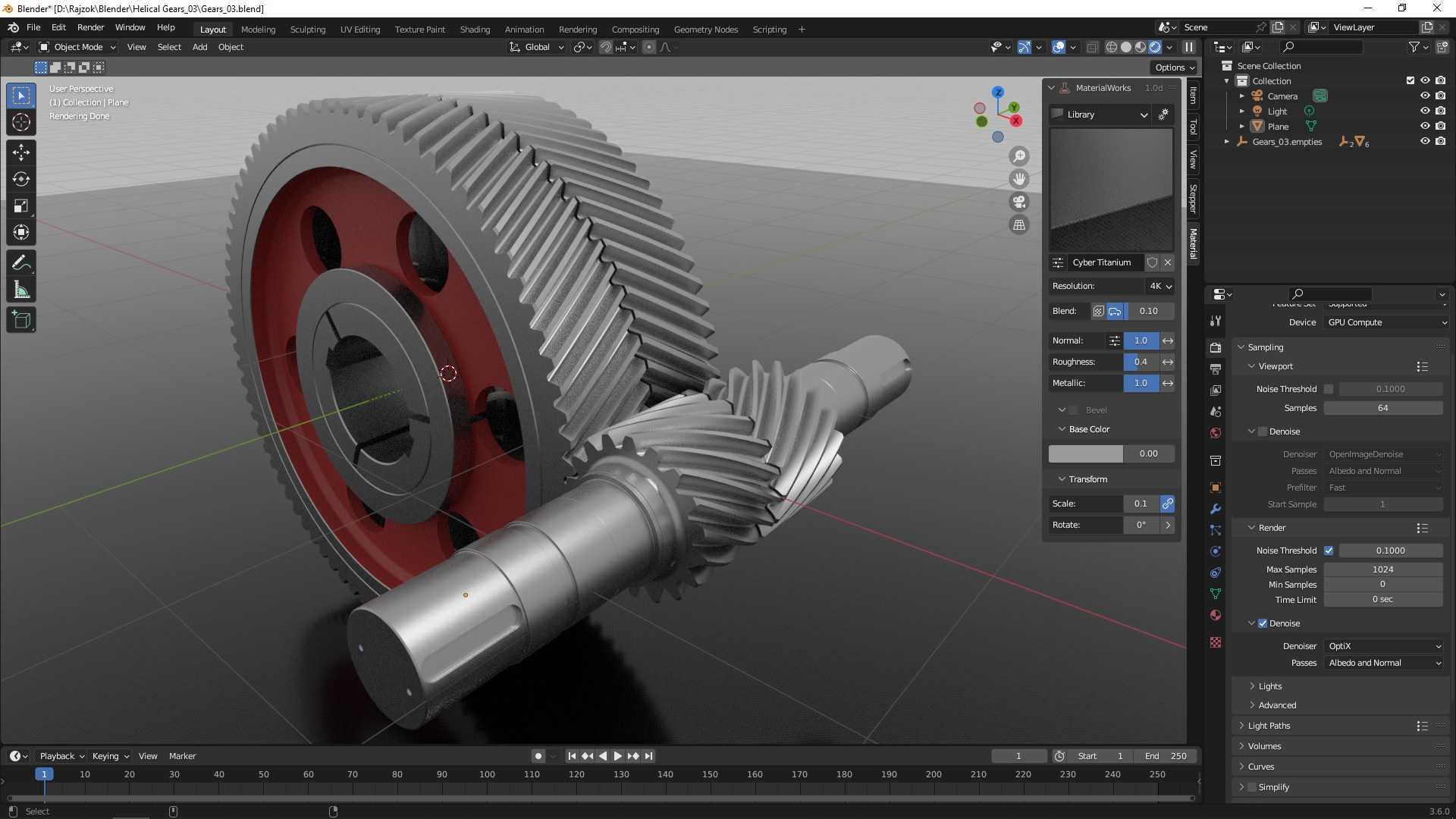

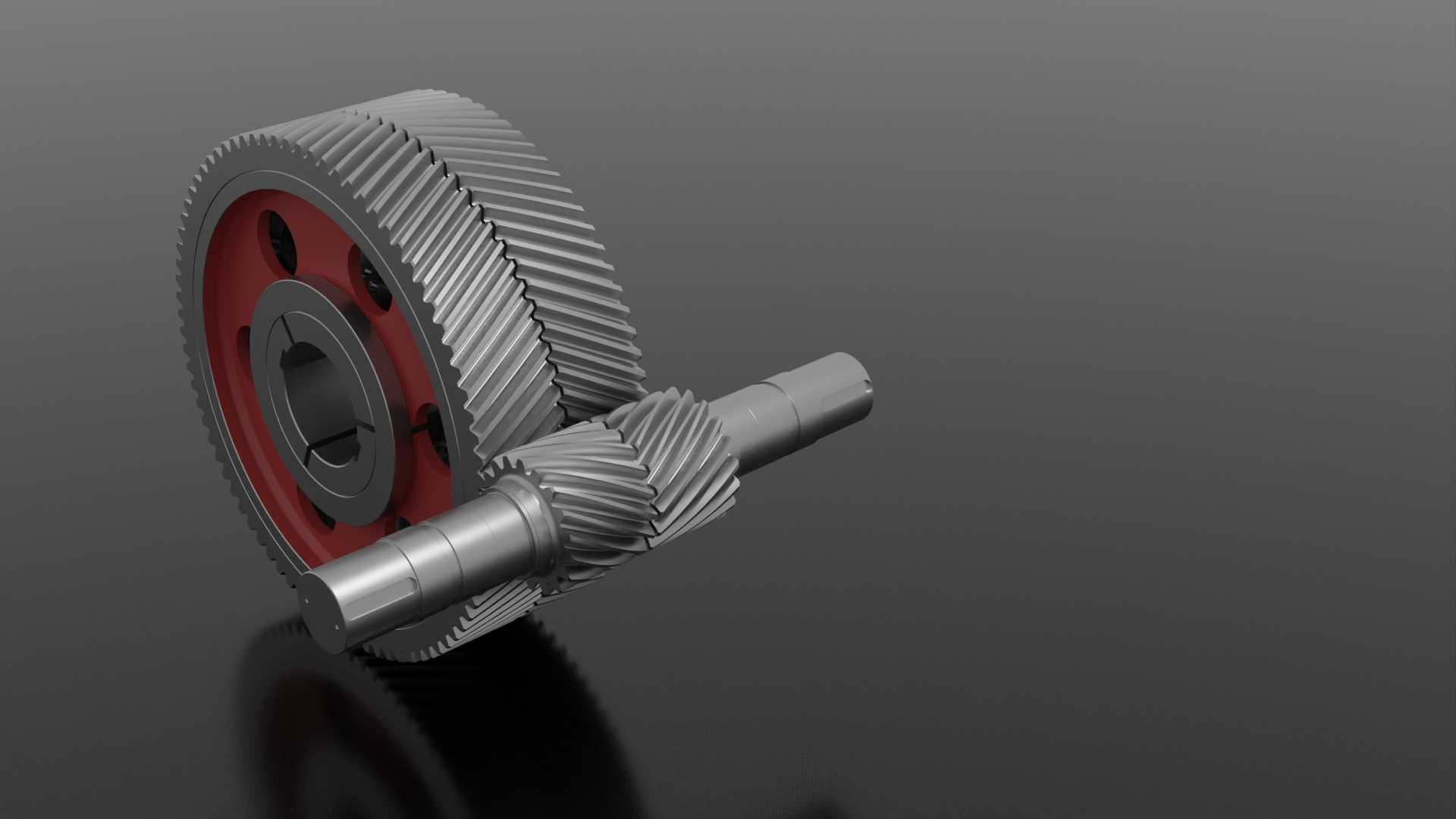

这套齿轮传动组件取自普通卧式车床主轴箱的核心变速传动链,是机床主运动系统里承担转速切换与扭矩传递的关键啮合部件,整体包含双联斜齿大齿轮与配套的齿轮轴两个核心零件,还原了车床主轴箱内高速级传动的实际装配配合关系。在实际车床运行场景中,电机输出的扭矩经由带轮传入主轴箱后,会通过多组滑移齿轮、固定啮合齿轮的配对传动,最终将动力传递到主轴,带动装夹在卡盘上的工件完成旋转切削,这套斜齿轮副正是其中传递重载、抵消轴向力的典型传动结构。斜齿圆柱齿轮的齿向沿螺旋角方向倾斜,啮合过程中轮齿是逐步进入接触、逐步脱离啮合,相比直齿轮传动,重合度更大,每一对轮齿承担的载荷峰值更低,传动过程的冲击、振动与噪声都明显更小,

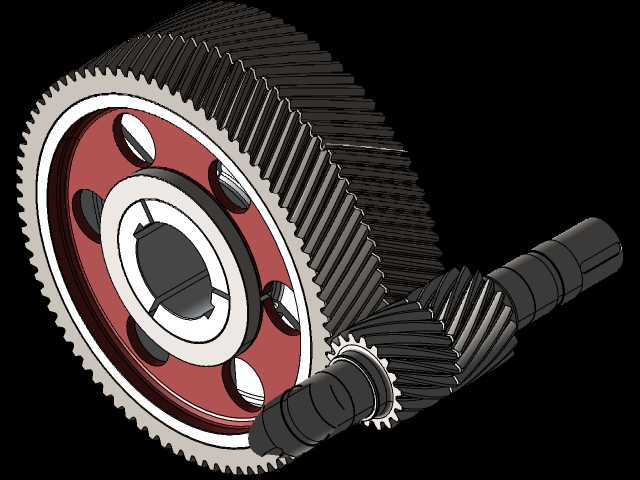

非常适配车床主轴在不同切削工况下的平稳运转需求,无论是粗加工时的大扭矩低速切削,还是精加工时的高转速轻载切削,都能保持稳定的动力输出。大齿轮的轮缘部分加工有连续的斜齿齿形,轮毂区域开设了与滑移拨叉配合的环形槽,内孔预留了花键配合的安装边界,实际装配时该齿轮可以通过花键副在传动轴上沿轴向滑移,和齿轮轴上不同齿数的斜齿段啮合,以此切换不同的传动比,实现主轴箱的档位变速。齿轮的腹板位置均匀开设了多个减重孔,在保证轮体结构刚性、满足齿根弯曲强度与齿面接触强度要求的前提下,尽可能降低了旋转件的自身重量,减少转动惯量,让换挡动作更轻快,同时也降低了空载运转的能耗。齿轮轴为阶梯轴整体结构,轴体上直接加工出两段不同齿数的斜齿齿圈,
和滑移大齿轮的齿形参数配对,两端的轴颈分别对应主轴箱内轴承的安装位,轴端的定位台阶、退刀槽、圆角过渡都按照车床主轴箱的实际装配尺寸设计,轴颈的同轴度、齿圈相对于轴颈的径向圆跳动都符合机床传动零件的公差要求,装配后轴承内圈与轴颈过盈配合,外圈装入箱体的轴承座孔,即可为齿轮轴提供稳定的回转支撑。设计这套传动结构时,首先需要匹配车床主轴的极限转速范围与切削扭矩需求,确定各级传动的传动比,再反推两个啮合齿轮的齿数、模数、螺旋角参数,螺旋角的取值通常控制在合理区间,角度过大会导致啮合产生的轴向力过高,加重箱体两端止推轴承的负载,角度过小则无法发挥斜齿轮传动平稳的优势;齿宽系数也需要结合轴的支撑跨距核算,

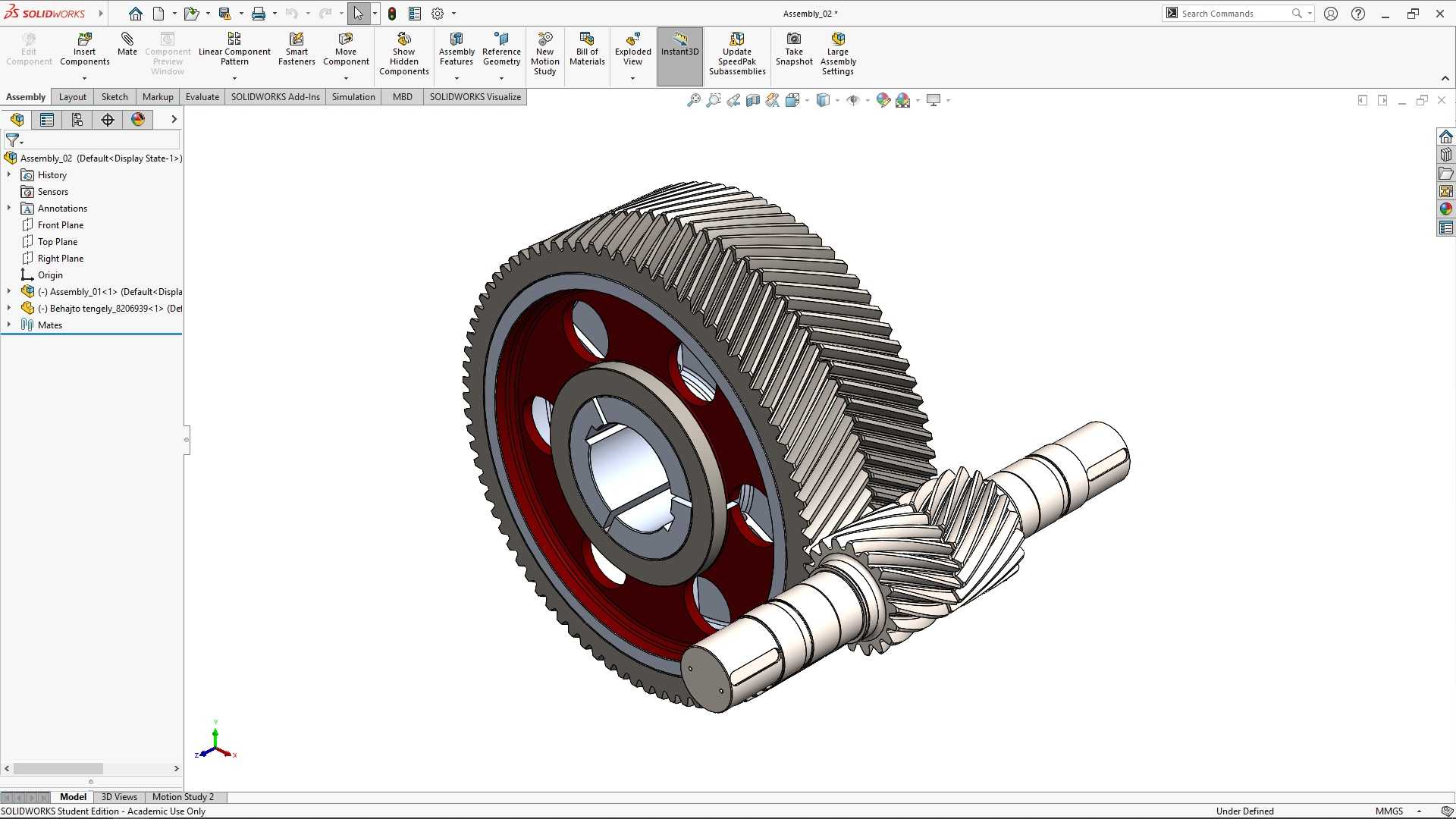

避免齿宽过大导致轴受载变形后出现轮齿偏载,齿宽过小则会导致齿面单位面积压力过高,加剧磨损。安装边界层面,大齿轮的齿顶圆直径、滑移行程的轴向空间需要和主轴箱内壁的预留间隙匹配,避免换挡移动时和箱体内壁、相邻传动轴发生运动干涉;齿轮轴两端轴颈的跨距、轴承安装位的轴向定位尺寸,完全对应箱体轴承孔的中心距与端面加工尺寸,装配后齿轮副的中心距公差需要控制在设计允许范围内,保证齿侧间隙处于合理区间,间隙过小会出现运转卡滞、热胀咬死,间隙过大则会导致反向冲击、传动精度下降。轮齿的精度等级按照机床主传动齿轮的要求选取,齿面进行高频淬火处理提升硬度,应对长期切削交变载荷下的磨损,腹板减重孔的位置避开轮齿的力流传递路径,不会破坏齿轮整体的刚性,轮毂部分的长度和配合花键的接触长度匹配,保证滑移导向顺畅、扭矩传递可靠。在三维建模过程中,斜齿齿形通过渐开线齿廓沿螺旋线路径扫略生成,完整还原了齿向的螺旋角度与齿根过渡圆角,轴体上的各个阶梯、倒角、退刀槽都按照实际加工工艺建模,能够直接用于装配干涉校验、传动运动模拟,也可以作为机床维修测绘、主轴箱变速机构设计的参考结构,帮助结构工程师核对齿轮副的啮合关系、安装空间与力流传递路径,在机床改造、备件设计时快速验证结构合理性。
