五十英尺GRP单体帆船船体结构设计

　　这套五十英尺级单体帆船的三维结构方案，面向近岸巡航与中短途远洋航行场景展开，整体围绕GRP夹层船体的成型工艺、舱室布置边界、帆装载荷传递与动力推进匹配四个核心维度搭建，没有采用装饰性曲面优先的建模思路，所有外板线型、舱壁位置、甲板开口都先对应实际航行中的受力路径与使用需求。

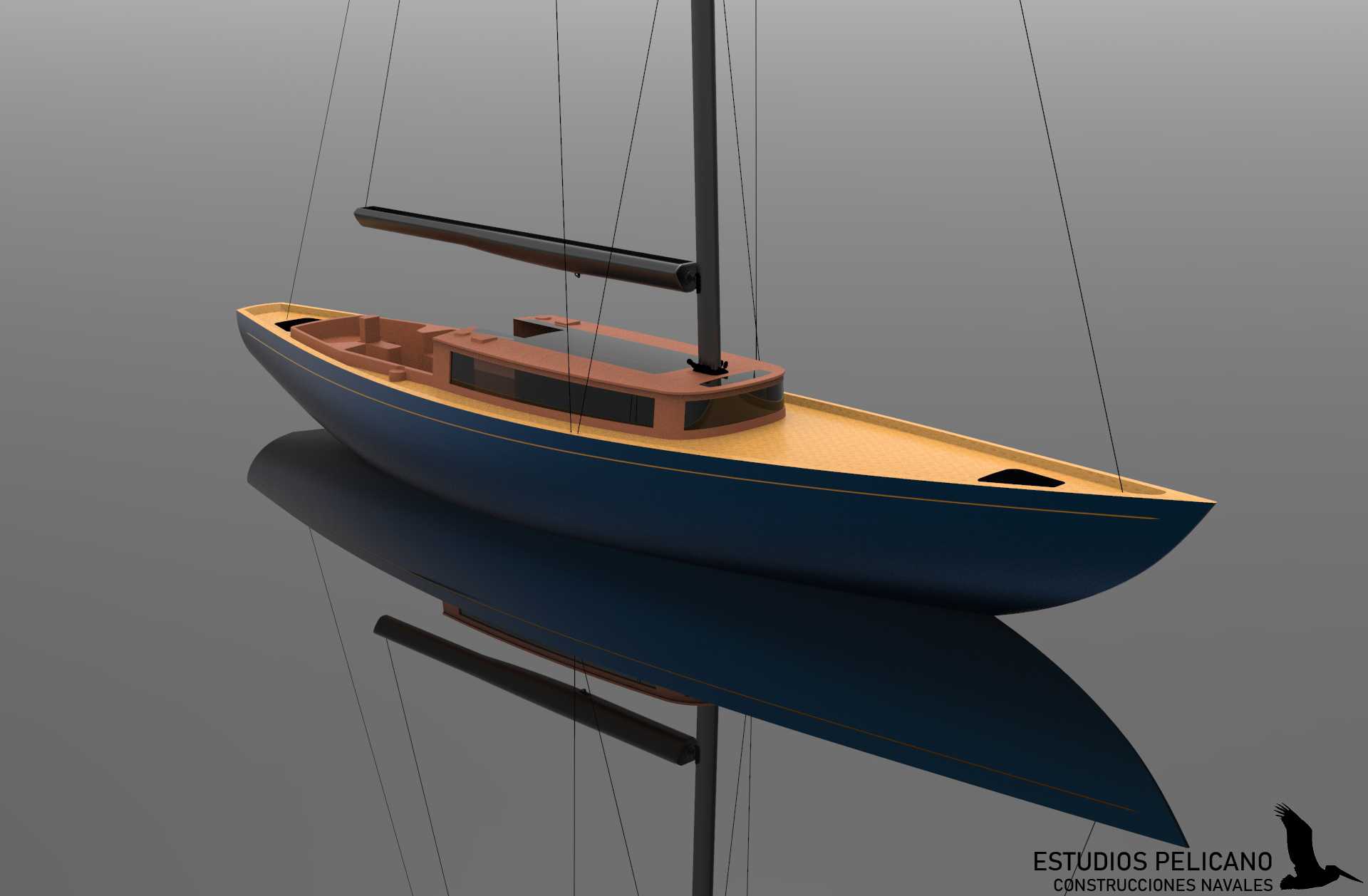

　　从船体主尺度来看，总长控制在15.46米，型宽3.36米，型深2.55米，最大桅高达到19.71米，这个尺寸区间刚好适配私人巡航、小型 charter 租赁以及近海岛际通勤的使用场景：既不会因为船体过大导致近岸码头停靠、浅水区通航受限，也能保证长距离航行时的舱内储物、人员居住空间充足。船体线型采用经典Sloop单桅纵帆布局的瘦长排水型设计，船首外飘角度克制，避免高速迎浪时首部上浪冲击甲板，船尾采用平缓抬升的Tumblehome内倾舷墙结构，一方面降低航行时的风阻面积，另一方面在大角度横倾时，外飘的甲板边缘不会额外浸入水中产生附加阻力，同时内倾的舷侧也能减少靠泊时与码头护舷的摩擦磕碰。

　　船体结构全部采用GRP夹层构造，外板、甲板、舱壁的分层逻辑在建模时就预留了铺层厚度边界：外壳采用玻璃钢蒙皮加芯材的夹层结构，相比同刚度的实心玻璃钢方案，整体重量能降低三成以上，同时夹层结构的隔热、隔音特性也能提升舱内居住舒适度，避免航行中船体板格在波浪载荷下产生共振异响。建模过程中，甲板与船体的连接边、龙骨安装区域、桅杆底座受力区都做了局部加厚的铺层预留，这些区域是整个船体载荷最集中的位置：桅杆传递下来的帆装索具拉力、龙骨承受的侧向抗倾力矩、航行时波浪对船底的砰击载荷，最终都会通过这些加强结构分散到整个船体的横舱壁与纵桁上，不会出现局部应力集中导致的层间剥离问题。

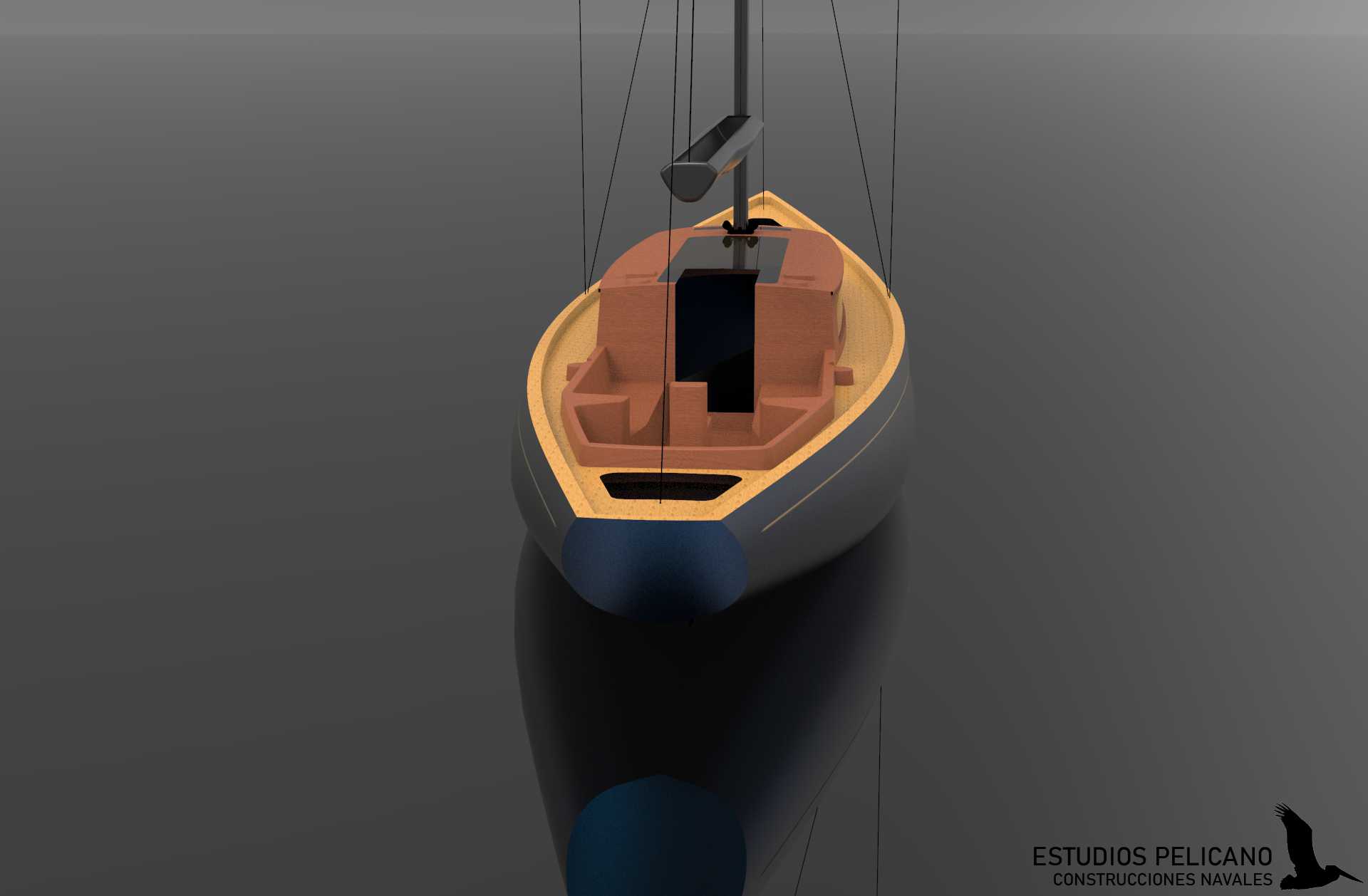

　　甲板布局围绕航行操作与日常居住的动线划分：前甲板预留了锚链舱与前帆收纳空间，中部座舱区域设置了舵位、帆索操控绞盘的安装位，所有索具的走向路径都在三维模型里做了干涉检查，保证调帆时绳索不会与舱室开口、栏杆结构发生摩擦。舱室内部规划了2个固定卧席，额外可拓展4个临时铺位，刚好满足6人编队出行的居住需求，淡水舱总容积100升、燃油舱容积110升，舱体的布置位置集中在船体中部重心附近，避免航行中液体晃荡导致船舶重心偏移，影响稳性。

　　动力系统匹配了单台30马力的Yanmar 3YM30AE柴油发动机，搭配SD25 saildrive帆式传动装置，这套推进组合的功率冗余刚好适配五十英尺帆船的排水吨位：无风状态下机动航行的航速可以达到10节，进出港、狭水道通航时不需要依赖帆装动力，传动装置的安装边界在模型中已经和船体尾部的发动机基座、轴系密封位做了对位，安装时不需要额外改动船尾外板结构。帆装部分主桅采用单立柱布局，主帆与前帆的索具连接点、横杆的转动行程都在模型中做了运动校核，最大横倾工况下帆体不会与甲板突出结构发生碰撞。

　　整个建模过程同时兼顾了渲染展示与结构落地的需求：船体曲面的光顺度满足GRP模具开模的线型要求，所有舱室开口、设备安装位的尺寸都预留了装配余量，既可以作为船舶方案设计阶段的可视化展示载体，也能为后续的船体铺层设计、设备选型安装提供直接的尺寸参考。
