DHC-6双水獭短距起降通航飞机线框结构

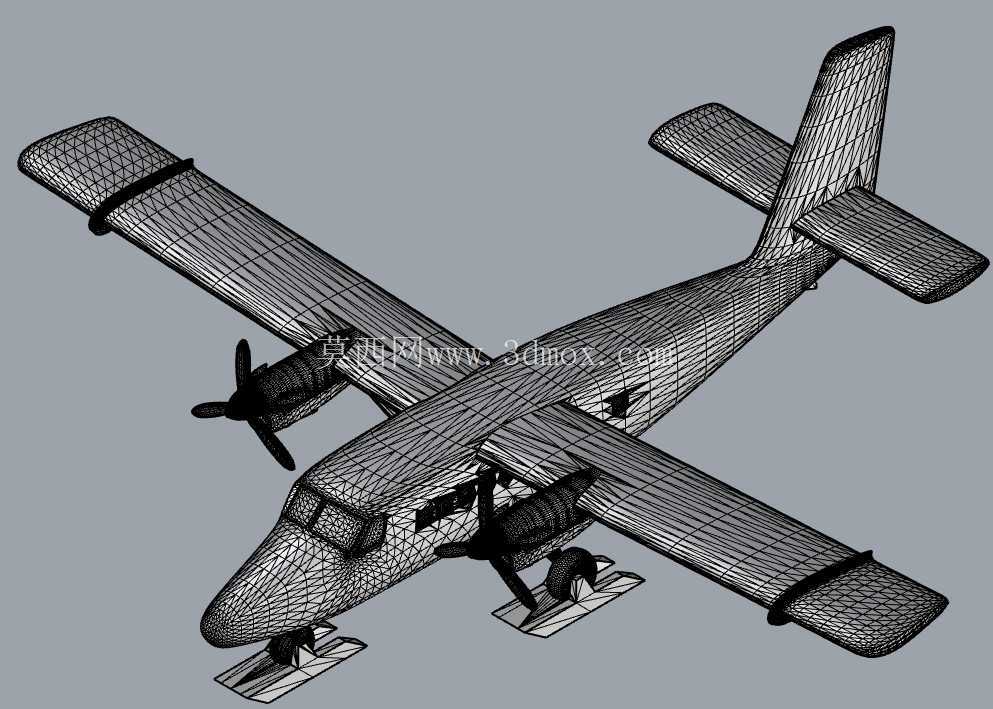

　　这款DHC-6双水獭机型的三维线框结构，完整还原了该款经典通航飞机的整机拓扑关系，覆盖机身、机翼、尾翼、动力舱、起落架全部件的网格布线逻辑，可直接用于结构受力仿真前置建模、飞行模拟场景搭建、通航装备教学演示等多个工程场景。作为全球通航领域应用极广的短距起降机型，双水獭的核心应用场景集中在高海拔简易机场通勤、偏远地区支线运输、极地冰雪区域科考保障、岛际短途交通、水上搜救作业等领域，对起降场地的要求极低，甚至可在平整冰面、砂石滩涂、平静水面完成起降作业，这一特性也决定了其整机结构设计必须兼顾轻量化与结构冗余度。

　　从实际用途出发，该机型可适配客货混装、医疗急救转运、跳伞运动投放、航测遥感作业等多种任务构型，不同任务构型下的机身载荷分布差异较大，因此在结构建模阶段，就需要预留足够的改装接口边界。本次还原的线框模型，严格遵循实机的外形尺寸边界，机身主体截面保持原机的椭圆增压舱轮廓，上单翼的安装角、上反角均匹配实机气动设计参数，机翼前缘的除冰带安装位、发动机舱的整流罩轮廓、浮筒式起落架的连接支点位置都做了精准的点位还原，可直接对接后续的曲面重构工作。

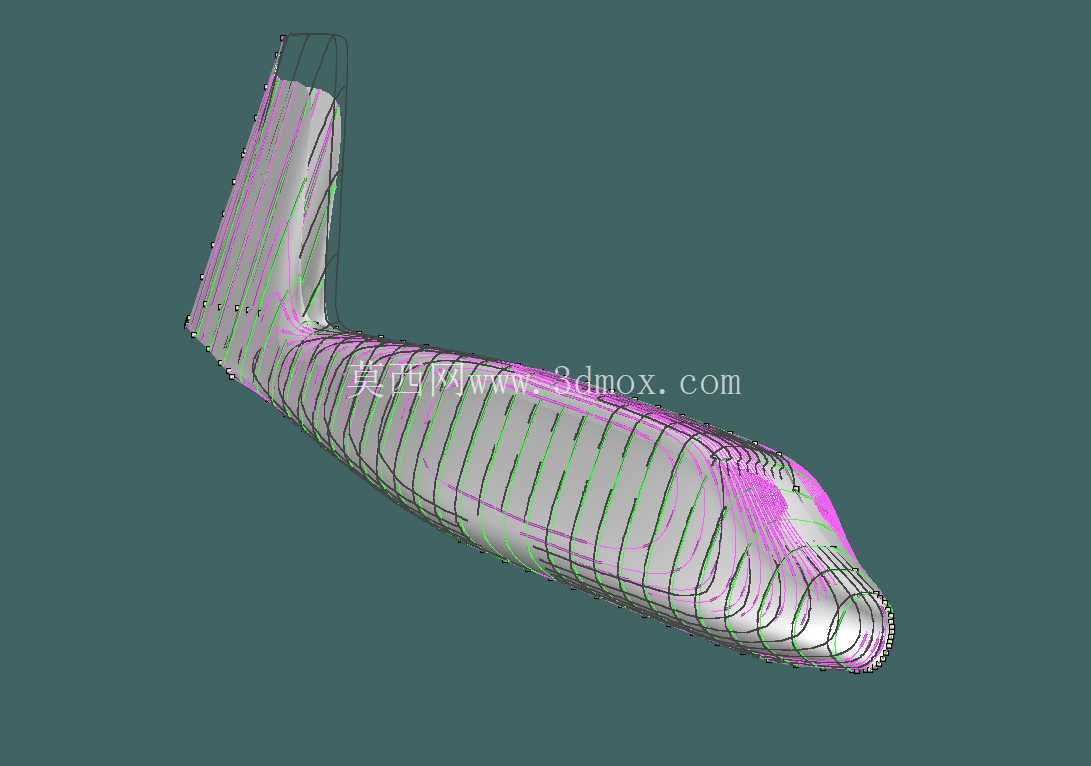

　　设计思路上，线框阶段优先保证整机气动外形的连续性，机身纵向的长桁走线完全贴合蒙皮曲率变化，机翼部分的翼肋、翼梁定位线按照实机的结构受力路径排布，双发螺旋桨的发动机舱安装位置严格匹配机翼的应力集中区域，避免后续结构细化时出现受力路径偏移的问题。尾翼部分的平尾、垂尾安定面的转轴位置、操纵面的偏转边界都在线框中做了明确标注，可直接用于后续的操纵机构运动仿真。起落架部分无论是轮式构型还是浮筒构型，连接交点的坐标都与机身加强框位置一一对应，保证后续结构强度校核时的载荷传递路径准确。

　　针对不同应用场景的适配需求，模型的线框布线预留了充足的细化空间，比如机身侧面的舱门位置、舷窗开口、机翼下的外挂点接口，都在网格划分时做了边界预留，后续细化时不需要重新调整整体拓扑结构。机翼上的双发动力舱的轮廓线匹配涡桨发动机的安装尺寸，整流罩的曲面过渡线完全贴合气动减阻需求，螺旋桨的旋转平面与发动机轴线的夹角也做了精准还原，可直接用于后续的滑流影响仿真。浮筒起落架的水动力外形线框也按照实机的滑行姿态做了角度校准，保证后续水动仿真时的吃水角度、滑行阻力参数与实机一致。

　　从安装边界来看，整机的翼展、机身长度、尾翼高度的线框尺寸完全匹配实机的外廓参数，机翼与机身的连接交点位置、发动机与机翼的挂点位置、尾翼与机身的对接位置都设置了明确的基准坐标系，后续不管是做整机装配仿真，还是做部件级的结构拆分，都可以直接以这些基准点为定位依据。机身内部的客舱地板高度、货舱边界线也在线框中做了隐式标注，可直接用于内部设备布置的校核，比如医疗担架的安装空间、货盘的固定点位、航电设备的安装架位置，都可以基于现有线框快速完成布局验证。

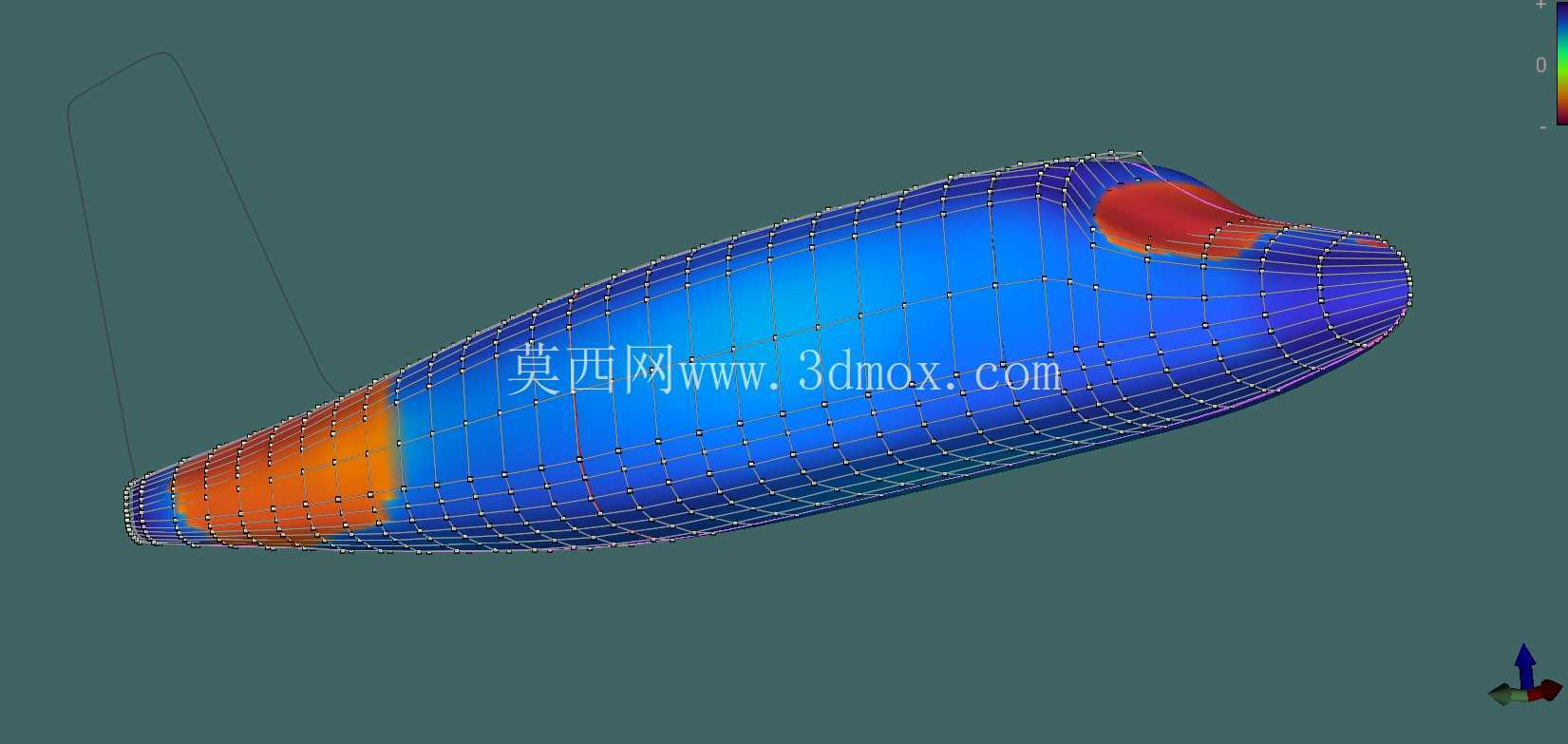

　　对于结构设计从业者而言，该线框模型可作为曲面重构的基础框架，省去前期点云对齐、轮廓提取的大量工作，直接基于现有布线完成蒙皮曲面、结构长桁、翼肋翼梁的实体建模；对于飞行模拟场景开发人员，该线框的拓扑结构可直接对接气动参数计算模块，快速完成飞行动力学模型的搭建；对于通航装备教学场景，该线框可直观展示双水獭机型的整体结构布局，帮助学员快速理解上单翼双发通航飞机的结构设计逻辑。线框的网格密度兼顾了细节还原度与后续编辑的便利性，既没有因为网格过疏丢失关键结构特征，也没有因为网格过密导致后续调整时的工作量激增，所有关键转折位置都设置了控制线，保证曲面重构时的曲率连续性符合工程要求。
