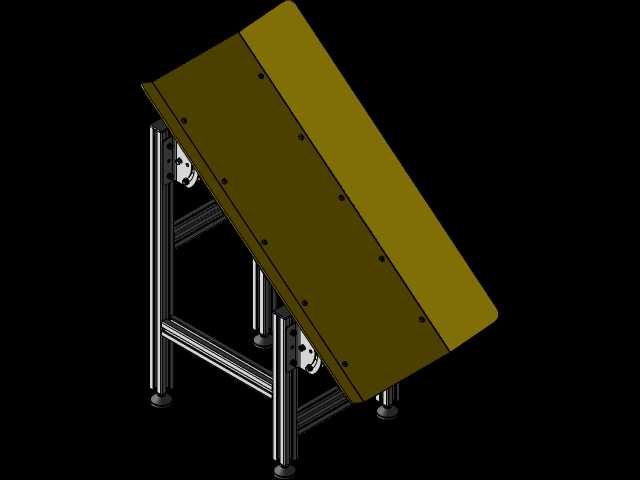

可调倾角颗粒物料重力导向溜槽机架

　　这套结构针对散粒、小块状物料在工序间短距离转序的需求而设计，常见于包装线前段、分拣工位、称重设备进料端以及注塑、食品、化工小颗粒成品的中转环节。物料从上一级设备排出后落入高位接料段，依靠自身重力沿倾斜槽面下滑，在低位出口形成连续、稳定的料流，无需额外配置驱动动力，既减少了易损传动件，也降低了运行能耗与维护工作量。

　　槽体采用长条形敞口截面，两侧设置连续挡边，颗粒在下滑过程中被约束在槽宽范围内，避免侧向撒漏。槽底为平整连续面，摩擦阻力均匀，物料不会因局部凸起产生弹跳或滞留；槽面宽度与倾斜长度按常规中小产能给料场景匹配，可承接振动盘、皮带机、人工投料口等多种来料方式。出口端做下倾收口处理，料流离开槽体时方向明确，便于对准下方接料容器或下一级输送设备。

　　支撑部分采用工业铝型材组合框架，立柱与横梁通过标准连接件拼装，型材截面规格兼顾刚性与轻量化，四条支腿底部配置可调脚杯，可在不平整地面上完成水平校准，补偿安装面误差。机架中部设置横向加强梁，形成稳定的矩形承载结构，承受槽体与物料满载重量时形变小，长期运行不会出现明显晃动。

　　角度调节是该结构的关键设计点。槽体与支架之间通过两侧铰接座连接，铰接点位于槽体重心附近，调节时操作力小；铰接板上开设多组定位孔，配合锁紧销或紧固件，可将溜槽固定在不同倾角档位。现场调试时，针对流动性好的塑料粒子可选用较小倾角，控制下滑速度，减少出料冲击与粉尘飞扬；针对流动性偏差、易搭桥的颗粒物料，则加大倾角，保证料流顺畅不积料。这种可调结构使同一套溜槽能够适配多种物料特性与上下游高度差，提升了设备复用性。

　　安装边界方面，整机占地为窄长型布局，支腿 footprint 集中在槽体中后段下方，槽体高位进料端与低位出料端均向外悬伸，对接设备时无需额外占用过多平面空间。高度方向上，支腿有效支撑行程覆盖常规生产线作业高度，脚杯提供数十毫米的微调量；槽体倾角改变时，出料端水平位置与垂直高度会随之小幅变化，对接固定接口时应预留相应调整余量。机架两侧预留型材安装槽，可方便加装光电检测支架、挡料板、吸尘罩或导流衬板，扩展防错、除尘与降噪功能。

　　从建模细节看，铝型材截面、槽体折弯挡边、铰接回转副、脚杯调节螺纹均按实际装配关系搭建，各零件干涉检查完整，调节机构在极限角度下无卡碰。结构整体无复杂曲面与定制焊接大件，加工以型材切割、板材折弯和标准件装配为主，制造周期短，改型时只需调整槽长或支架高度即可快速衍生不同规格，适合散料处理线的标准化配套设计。
