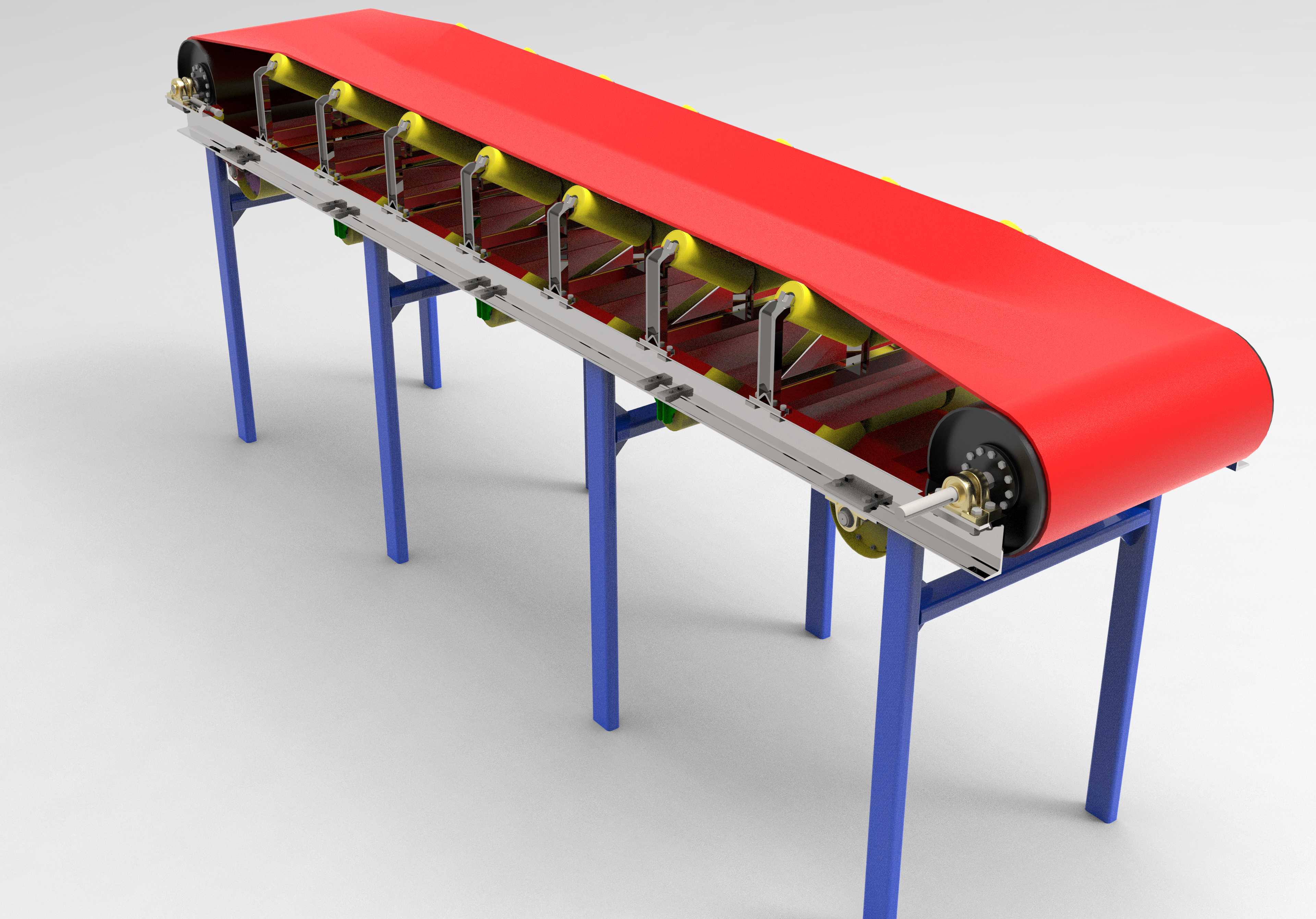

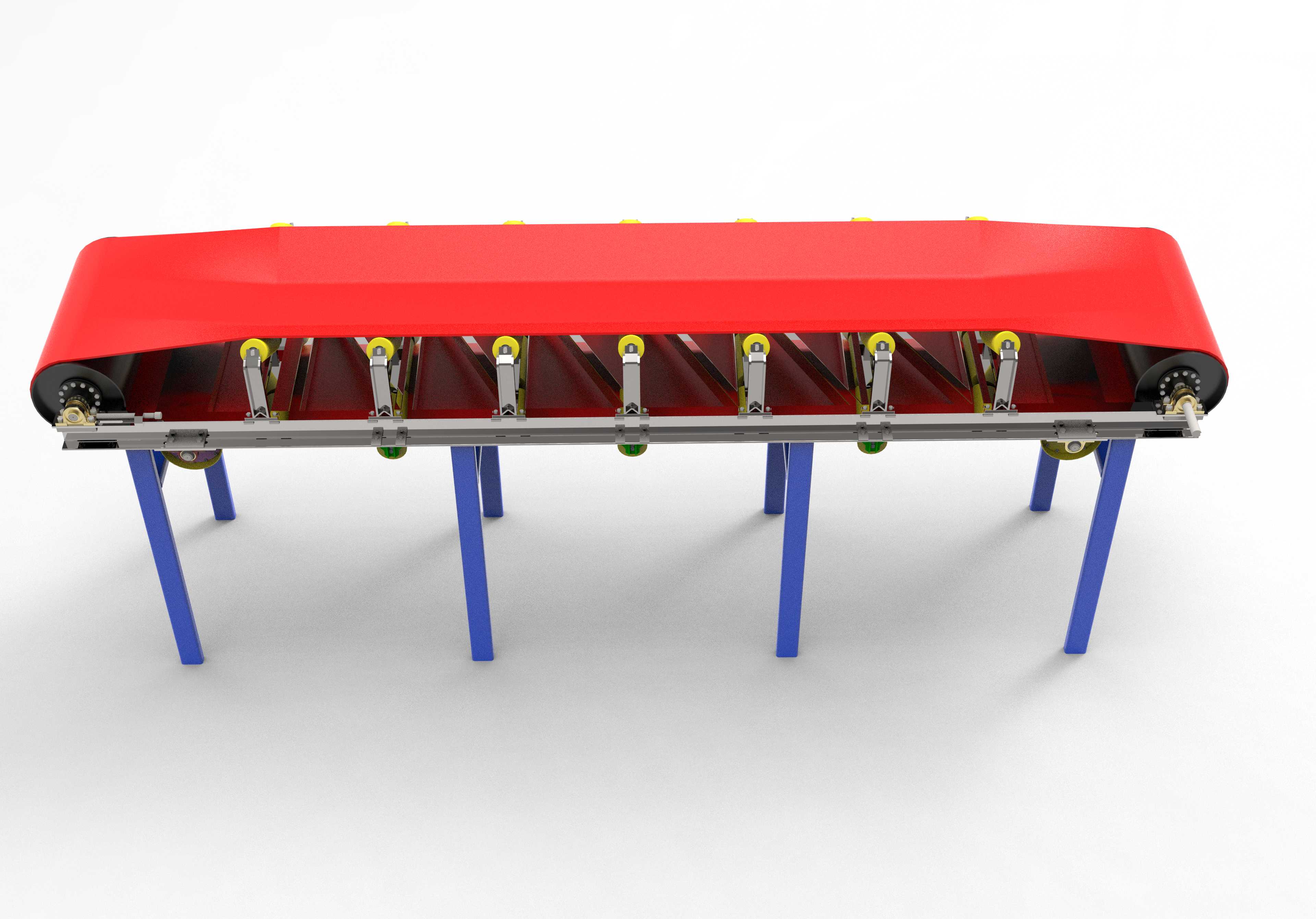

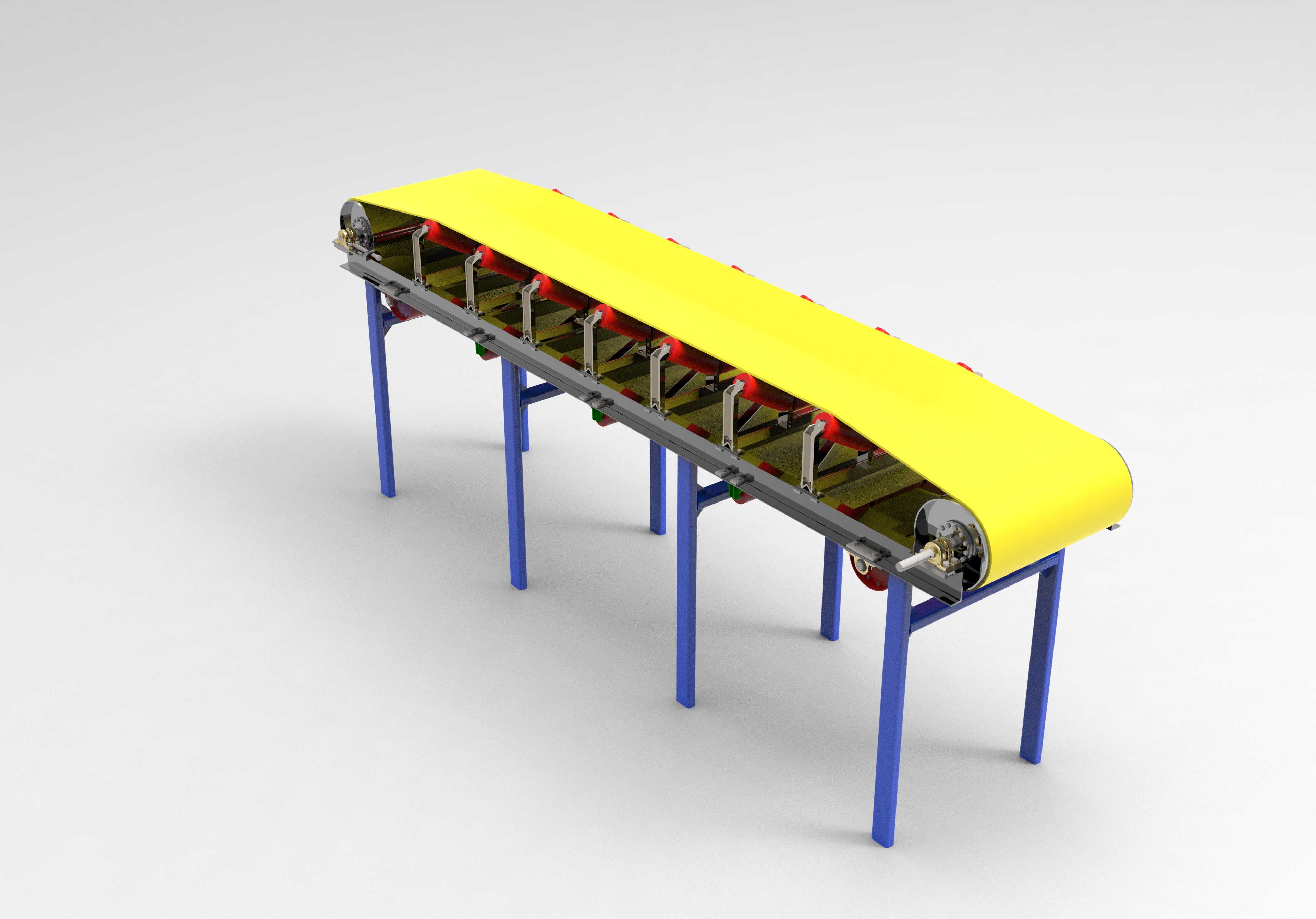

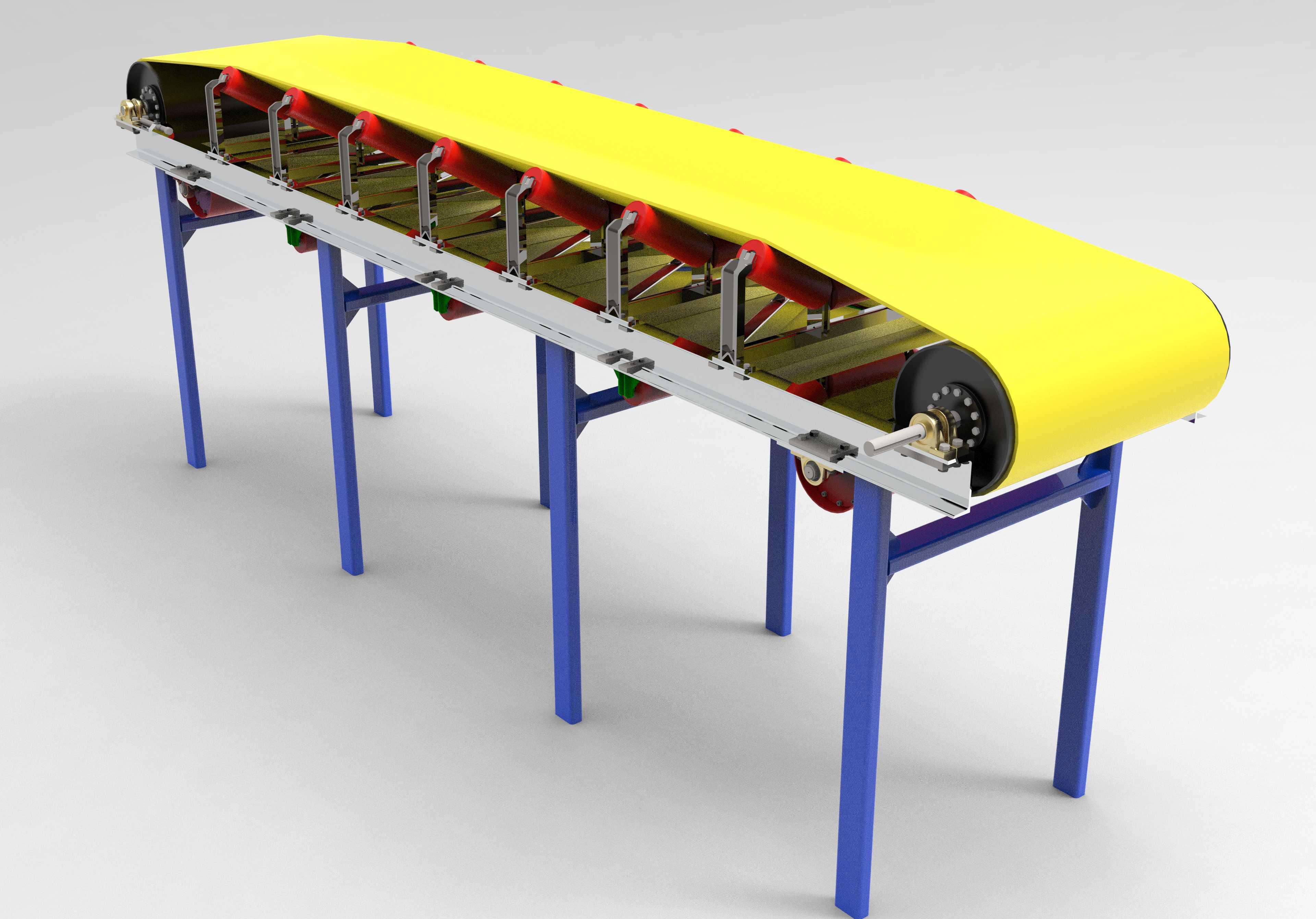

该带式输送设备主要面向生产线连续输送场景,可用于车间工件转运、包装件流转、散料短距离输送以及装配线前后端衔接。设备以红色环形皮带作为承载与牵引构件,通过两端滚筒形成闭合输送回路,下方多组托辊对皮带工作段进行支承,使皮带在承载后保持稳定槽形,减少物料偏载和皮带下垂。非工作段由回程托辊承托,保证皮带返程时运行平顺,整体结构适合布置在机床加工区、装配工位、包装工段或仓储分拣线中,作为水平或微倾斜输送环节使用。

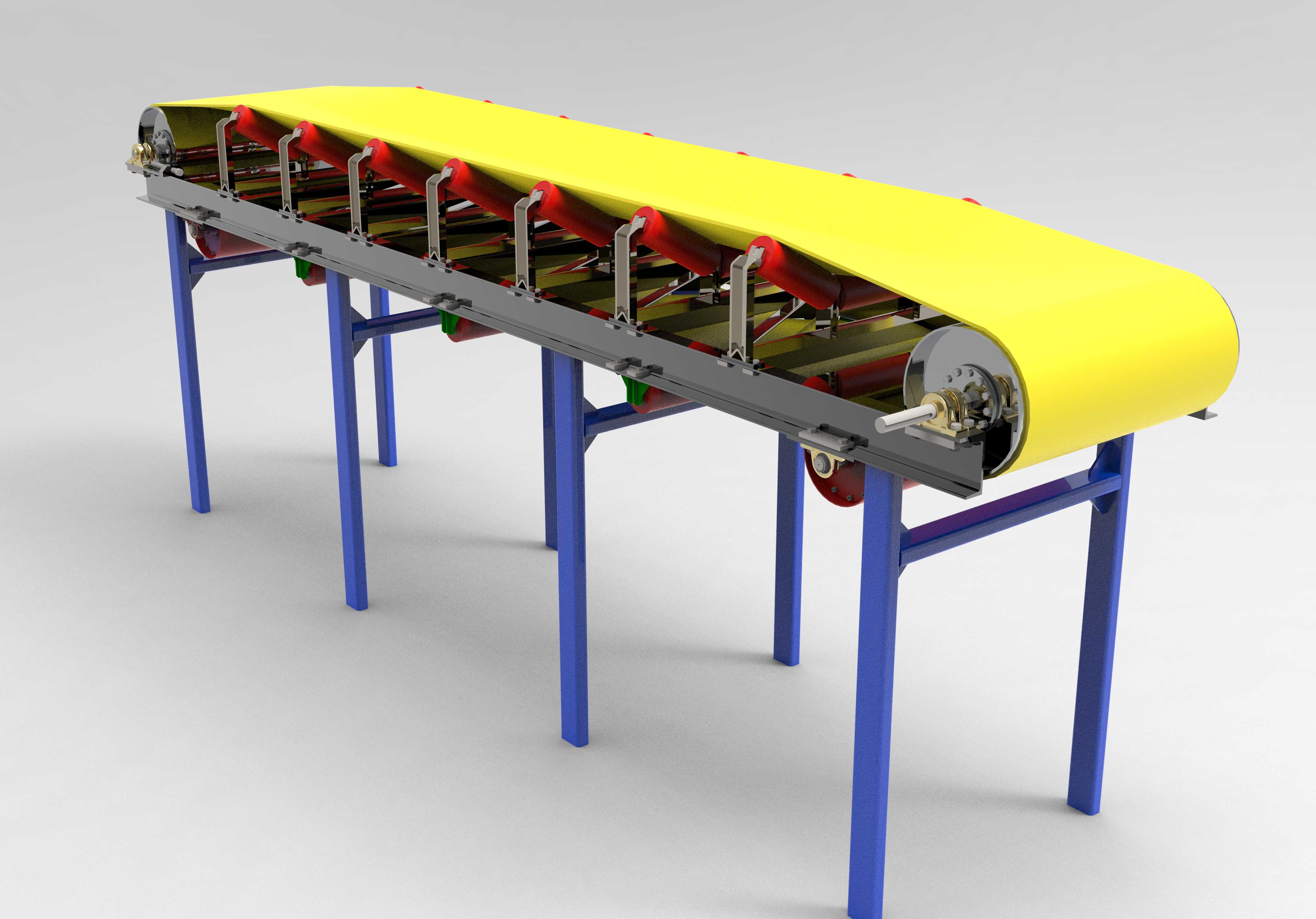

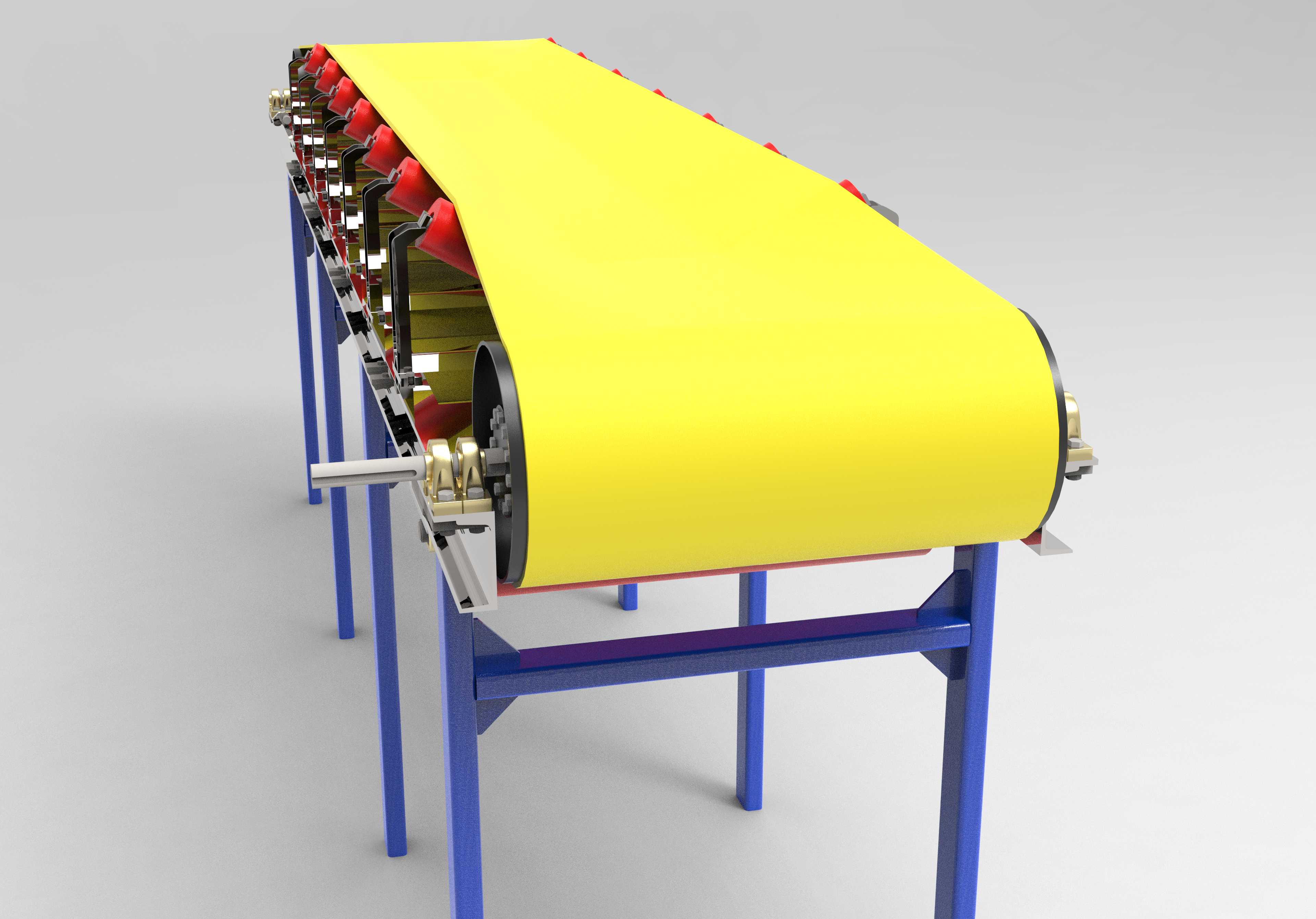

从结构组成看,设备包含驱动滚筒、改向滚筒、槽型托辊组、回程托辊、纵梁、支腿、张紧与安装连接部件。滚筒位于输送机两端,端部设置轴承座和安装板,用于承受皮带张力并传递回转运动;滚筒外圆与皮带内表面接触,依靠摩擦带动皮带循环运行。托辊沿输送方向等距排列,上托辊采用倾斜布置形式,使皮带两侧抬起形成槽角,能够提高散状物料的容纳能力,也可对箱件、托盘件提供较宽的支撑面。下托辊位置靠近机架下部,主要承担返程皮带自重,避免皮带在长距离运行中产生明显挠曲。

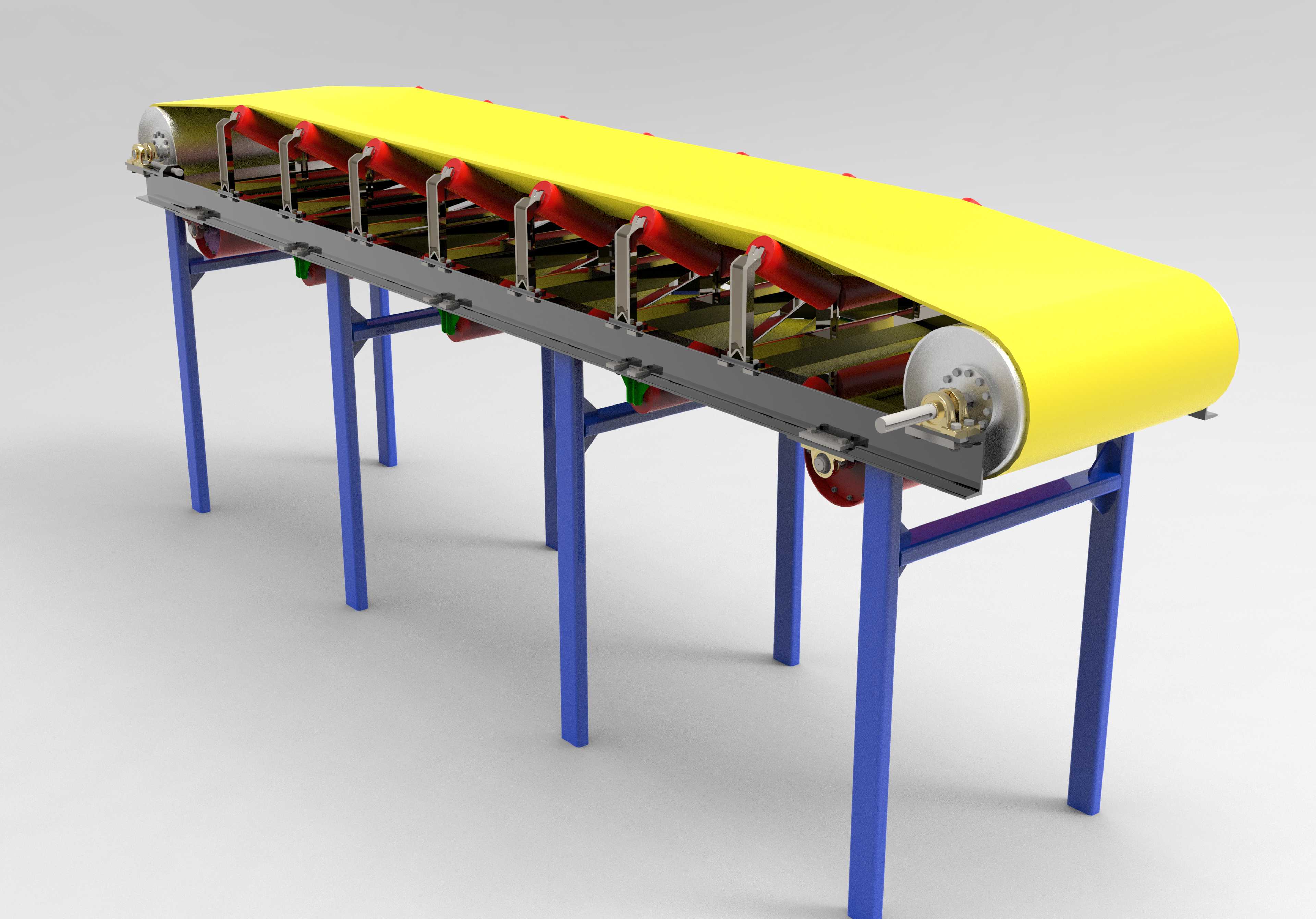

机架采用纵梁与支腿组合形式,两侧纵向梁沿设备全长延伸,作为托辊支架、滚筒座和防护附件的安装基准。支腿为立式支撑结构,下端可通过地脚板与地面预埋件或膨胀螺栓固定,上端与纵梁连接,形成稳定的门架式支撑。该类结构在现场布置时需要重点核对支腿间距、地脚孔位置、设备中心线与上下游设备的高度差。若输送线接入自动化生产线,还应保证进料端与给料设备出料方向一致,卸料端与接料设备或料斗入口对齐,避免物料抛落偏置造成皮带跑偏。
设计思路上,这类皮带输送机强调承载连续性、维护便利性和运行稳定性。托辊间距需要根据输送物料密度、单件重量、皮带宽度和运行速度综合确定:重载或散料工况下,承载段托辊间距应适当缩小,以抑制皮带挠曲;轻载成品输送时可适度放大间距,降低制造成本。滚筒直径则与皮带弯曲疲劳、包角和牵引力相关,驱动端通常需要足够的包角来提高摩擦传动能力,改向端用于调整皮带走向并维持张紧状态。机架高度既要满足操作人员通行和检修空间,也要兼顾上下游设备的接口高度,避免因落差过大产生冲击或堵料。

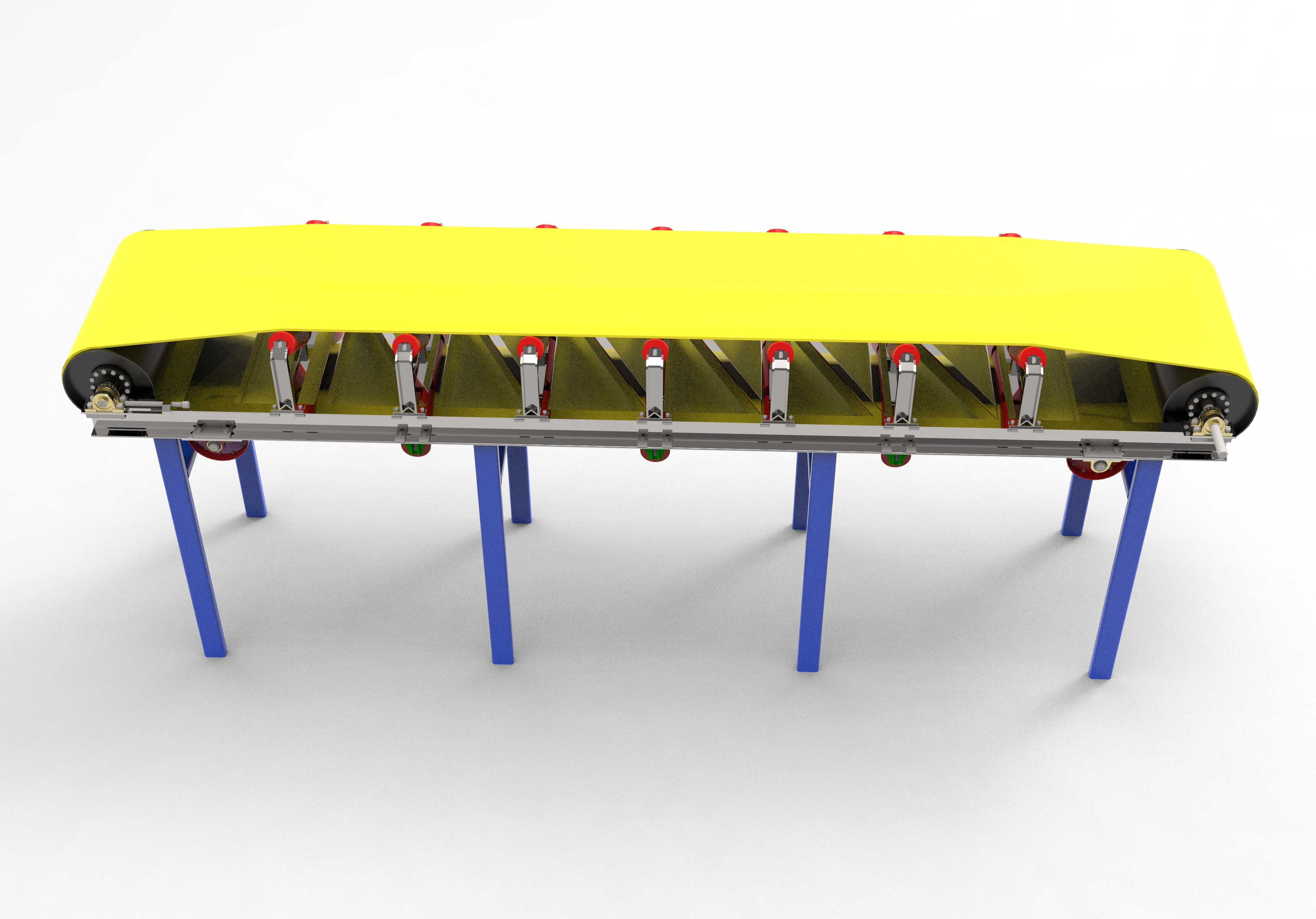

外形边界方面,模型呈现为长条形卧式设备,长度方向为主要安装尺寸,宽度由皮带宽度、两侧机架和滚筒安装结构共同决定,高度方向包含支腿、纵梁、托辊、皮带及端部滚筒。布置时不能只按皮带外形预留空间,还应在驱动端留出检修位置,在两侧留出托辊更换和皮带调整空间,在设备下方考虑回程段清扫与落料回收。若现场需要多段拼接,应保证各段纵梁直线度、支腿顶面标高和滚筒轴线平行度,否则皮带运行后容易出现跑偏、边缘磨损和托辊异常发热。
设备功能特性集中体现在连续输送、承载面宽、运行阻力小和适配工况广。皮带表面平整,可输送箱体、袋装件、零部件周转箱,也可在槽角作用下输送颗粒状、块状物料。槽型托辊使物料向皮带中部集中,对散料输送尤为重要;对于规则成品件,槽形仍能提供稳定支撑,但在过渡段应注意工件底面与皮带接触状态。端部滚筒区域需考虑张紧调节,常用方式包括丝杠张紧或轴承座位置调整,通过改变滚筒中心距补偿皮带伸长并维持合适张力。张紧力过小会导致皮带打滑,张紧力过大则会增加轴承负荷和皮带拉伸应力。
在三维建模和工程选型时,应重点检查滚筒轴线与输送方向的垂直关系、托辊组等高关系、支腿与纵梁连接位置以及皮带包络路径。皮带绕经两端滚筒后形成闭环,模型中托辊与皮带之间应保持合理接触,不应出现穿透或悬空。机架杆件需要体现焊接或螺栓装配逻辑,轴承座、安装板、加强筋等细节应与实际加工方式对应。对于生产线集成,还可在该基础上扩展驱动电机、减速器、防护罩、清扫器、导料槽、急停拉绳和防偏开关等部件,使设备从机械本体扩展为完整输送单元。
实际安装时,首先按中心线定位支腿并调整水平,再安装纵梁和端部滚筒,随后逐组装配托辊并校验等高。皮带穿绕后进行初步张紧,点动观察皮带是否居中运行;若皮带向一侧偏移,应通过调整滚筒轴承座或托辊角度进行纠偏。投料运行前需确认进料位置尽量靠近皮带中部,避免高位垂直冲击皮带。维护过程中,托辊转动灵活性、滚筒表面清洁、皮带接头状态和张紧行程是常见检查项。该结构形式成熟、布置灵活,适合作为机械加工、装配、包装与物流输送系统中的基础连续搬运设备。
