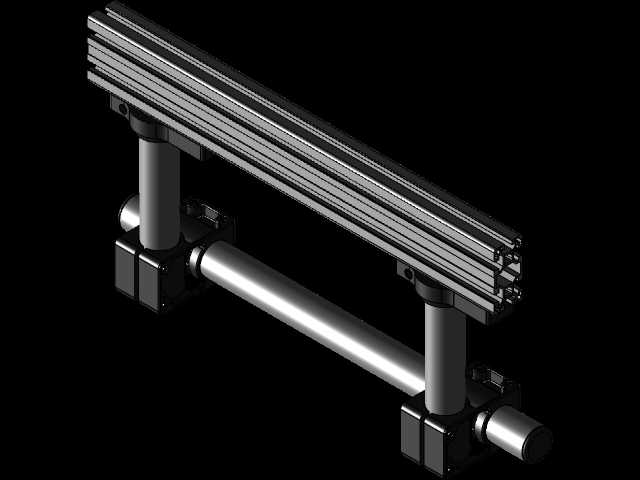

铝型材搭建输送机侧部防护围栏结构

　　这套铝型材搭建的输送机侧部防护围栏，主要应用在各类皮带输送、滚筒输送线的侧边防护场景，常见于电子装配生产线、食品包装输送段、机床上下料输送接驳位，用来分隔设备运行区域与人员通行通道，避免作业过程中工件从输送线侧方滑落，同时防止人员肢体意外伸入输送设备的运动区间造成机械伤害，也能对输送线上的零散工装、小型加工件起到侧向限位作用。

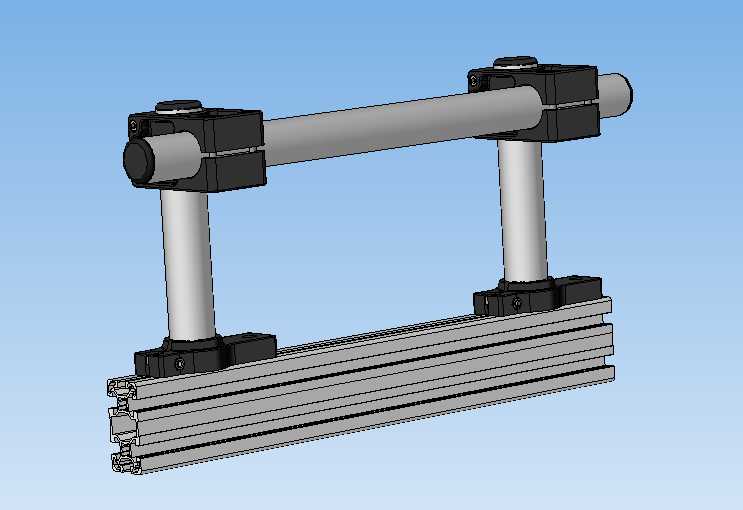

　　从结构设计逻辑来看，整套围栏采用模块化铝型材作为基础承载框架，底部直接通过T型螺栓与输送机侧边的铝型材梁体连接，不需要额外在输送线机架上焊接安装座，安装时不需要动火作业，适配市面上多数标准工业铝型材搭建的输送线主体，后期调整位置或者拆解改造都十分方便。竖向支撑采用圆形光轴作为立柱，相比常规铝型材方管立柱，圆形立柱没有尖锐棱角，即便人员意外磕碰也能降低磕碰伤害，同时立柱与上下横向连接座采用抱紧式锁紧结构，不需要在光轴上加工安装孔，只需要拧紧锁紧块的螺丝就能完成立柱高度的固定，现场安装时可以根据输送线的实际高度、侧边需要防护的高度区间灵活调整立柱的伸出长度，适配不同高度的输送线防护需求。

　　横向的承载梁同样采用圆形光轴结构，两个横向锁紧座分别固定在底部铝型材底座和顶部横向光轴上，锁紧座采用分体式抱紧结构，内壁做了防滑纹路处理，锁紧后不会出现光轴滑动移位的问题，锁紧座外侧做了圆角过渡处理，没有突出的尖锐边角，符合工业设备安全防护的外观要求。底部的铝型材底座采用标准欧标铝型材，型材槽内可以嵌入透明亚克力板、铁丝网或者钣金防护板，根据不同的防护需求选择对应的防护面板，比如在有切屑飞溅的机床加工输送段，可以嵌入薄钣金挡板阻挡切屑飞出；在电子装配线的输送段，可以嵌入透明亚克力板，既不影响观察输送线上的工件运行状态，也能防止小型零件从侧边掉落。

　　从安装边界尺寸来看，这套围栏的单段标准长度适配600mm到1200mm的输送线段，底部铝型材底座的宽度为40mm，安装后向输送线外侧突出的尺寸不超过80mm，不会占用过多的通道空间，竖向立柱的可调节高度范围在200mm到500mm之间，刚好覆盖多数输送线侧边需要防护的高度区间，不会因为围栏过高影响操作人员取放输送线上的工件，也不会因为高度不足失去防护作用。顶部横向光轴距离输送线承载面的高度可以根据实际需求调整，在需要临时跨线取件的位置，可以将对应段的围栏高度调低，或者在锁紧座上加装快拆结构，不需要工具就能快速拆下对应段的横向梁，方便特殊工况下的作业需求。

　　在实际选型应用中，这套围栏结构不需要根据每台输送线做定制化的切割加工，所有零部件都是标准工业件，铝型材可以根据输送线的实际长度现场切割，光轴也可以根据防护长度按需裁切，锁紧座属于标准连接件，不需要开模定制，整体的制造成本相比焊接式的钢管围栏更低，后期维护更换零部件也十分方便，某个锁紧件或者光轴出现损坏时，只需要更换对应标准件即可，不需要整体拆解更换围栏。另外整套结构的所有连接部位都没有外露的突出螺丝端头，所有螺丝都内嵌在锁紧座的安装孔内，外观整洁，也不会勾挂作业人员的衣物或者输送线上的线缆，适配工厂车间5S管理的外观要求。在输送线转弯段的应用中，只需要调整底部铝型材的切割角度，配合对应的转角连接件，就能实现转弯段的连续防护，不需要单独定制转角围栏部件，适配不同布局的输送线防护需求。
