在常规工业传动系统的轴系连接场景中,刚性法兰联轴器是应用极为广泛的基础传动部件,这类联轴器依靠两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定,再通过螺栓组将两个半联轴器锁紧为整体,完成两轴的刚性对中连接与扭矩传递,不存在补偿两轴相对偏移的能力,因此对安装时的轴系对中精度要求较高,一旦两轴存在径向、角向或轴向偏移,运行过程中会在轴、轴承以及联轴器本体上产生附加载荷,加剧部件磨损甚至引发传动失效。
从实际应用场景来看,这类刚性法兰联轴器多用于载荷平稳、无冲击振动、轴系刚度充足且安装对中精度能够得到充分保证的传动场合,比如普通机床的主轴箱与进给箱之间的定轴传动、中小型离心泵与驱动电机的直连传动、轻型输送设备的动力端连接,以及部分对传动刚性要求较高的专用设备传动链路中,相比挠性联轴器,刚性法兰联轴器结构更简单,制造成本更低,传动过程中不存在回转间隙,能够实现精准的扭矩传递,在额定载荷范围内传动效率可达99%以上,且长期运行过程中无需额外的维护保养,仅需在设备定期检修时检查连接螺栓的预紧力是否符合要求即可。

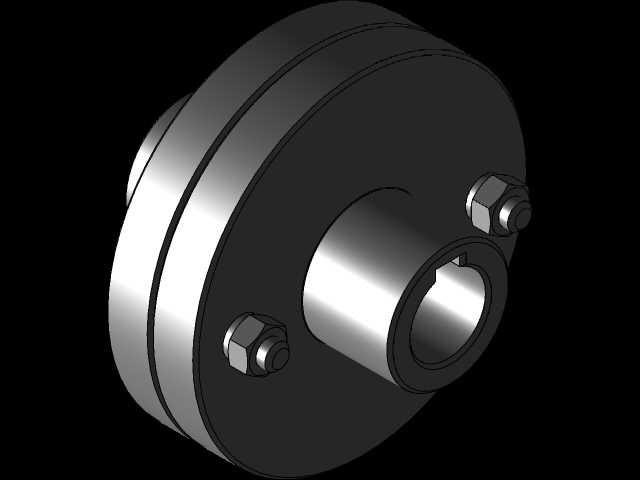

本次设计的刚性法兰联轴器对应GOST 20761-96标准,额定传递扭矩为125Nm,适配轴径为25mm,设计过程中首先围绕额定扭矩完成核心受力部件的参数校核:半联轴器的法兰盘厚度根据螺栓组的挤压强度与法兰的抗弯强度确定,螺栓采用铰制孔用螺栓与普通螺栓两种可选配置,铰制孔螺栓依靠螺栓杆与孔壁的挤压承受剪切力传递扭矩,普通螺栓则依靠法兰结合面之间的摩擦力传递扭矩,两种配置对应不同的安装工况与载荷等级,铰制孔螺栓配置的对中精度更高,能够承受一定的变载荷冲击,普通螺栓配置的加工成本更低,安装拆卸更为便捷。
外形尺寸与安装边界方面,两个半联轴器的轴孔长度根据25mm轴径的标准键连接长度确定,轴孔内的键槽尺寸符合普通平键的标准公差要求,法兰盘的外径根据螺栓分布圆直径确定,螺栓数量根据额定扭矩下的单螺栓受力计算选取,法兰结合面加工有定位止口,安装时两个半联轴器的止口与止口槽配合实现初步对中,能够大幅降低安装时的对中调整难度,避免安装过程中出现两轴不同心的问题。半联轴器的轮毂部分做了过渡圆角处理,避免应力集中导致的轮毂开裂,法兰盘外缘做了倒角处理,既能够去除加工毛刺,也能避免安装过程中锐边划伤操作人员。

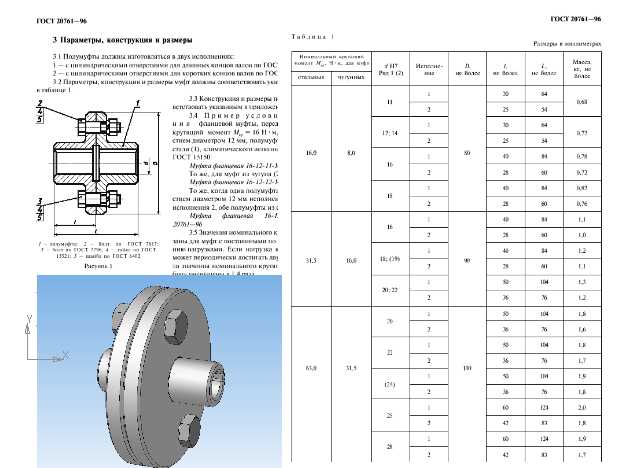

从建模逻辑来看,整个模型的特征构建完全遵循实际加工工艺顺序:首先通过旋转特征生成半联轴器的基体轮廓,之后拉伸切除生成轴孔与键槽,再通过阵列特征生成螺栓过孔与螺纹孔,最后添加倒角、圆角等工艺特征,所有配合面的尺寸公差按照传动件的标准配合等级设置,轴孔采用H7公差等级,止口配合采用H8/h7间隙配合,既能够保证安装时的顺利装配,也能保证足够的对中精度。模型中同时附带了对应标准的参数表格,涵盖了不同规格同系列联轴器的尺寸参数与额定载荷参数,能够直接作为同系列产品选型与建模的参考依据,在进行设备传动系统设计时,可直接根据所需传递的扭矩、适配轴径选取对应规格,无需重新进行复杂的强度校核计算,大幅缩短设计周期。
需要注意的是,这类刚性法兰联轴器在安装时必须严格保证两轴的同轴度,安装前需要清理轴头与联轴器轴孔内的毛刺与杂物,涂抹少量润滑脂方便装配,螺栓拧紧时需要按照对角顺序逐步拧紧,避免法兰盘受力不均导致结合面出现间隙,运行前需要盘车检查传动是否顺畅,无卡滞、异响后方可正式带载运行。对于存在冲击载荷、正反转频繁或者轴系对中精度难以保证的场合,则不适合选用这类刚性联轴器,需根据实际工况更换为带补偿能力的挠性联轴器。
