石蜡装卸转运作业平台结构设计

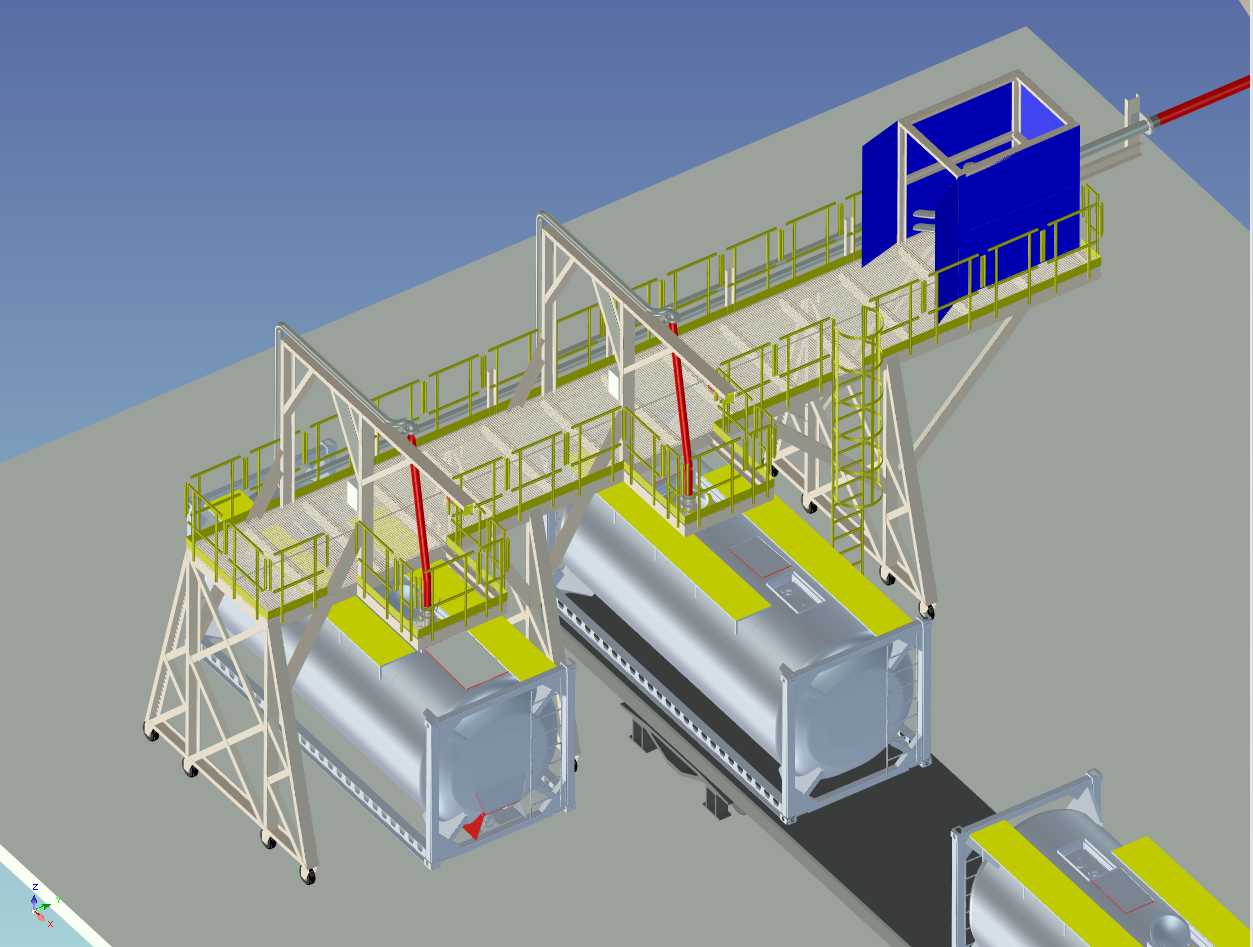

　　这套三维结构对应的是石蜡物料装卸环节的专用作业平台，主要服务于罐式集装箱的石蜡装卸、对位及临时移位作业场景，常见于石化仓储、特种物料灌装厂区的装卸工位。从结构布局来看，平台采用跨轨式双工位设计，横跨在罐箱输送轨道上方，可同时覆盖两个并行停放的罐箱作业位，无需频繁挪动平台主体就能完成相邻两个罐箱的顶部操作，适配厂区批量罐箱周转的作业节奏。

　　平台主体采用桁架式支撑结构，支撑腿底部配置带锁止的移动脚轮，可沿轨道两侧的地面导向槽做短距离移位，满足不同长度罐箱的对位需求，移位到位后通过脚轮锁止结构固定，避免作业过程中平台偏移。作业面采用防滑花纹钢板铺设，边缘设置1.2米高的双横杆防护护栏，护栏底部带150mm高的挡脚板，防止工具、小件物料从平台边缘坠落，符合工业操作平台的安全防护要求。平台两端设置斜爬梯，爬梯踏步采用防滑格栅板，爬梯两侧带扶手，作业人员可从地面直接登上平台作业面，爬梯与平台主体采用螺栓连接，可根据现场安装条件调整爬梯的安装角度。

　　平台上对应每个罐箱的顶部操作位，设置了可翻转的对位接料槽结构，接料槽采用倾斜导料设计，装卸过程中滴落的石蜡可沿导槽回流至罐箱进料口，避免物料滴漏污染地面或罐体外壁。平台上还配置了液压支撑杆结构，用于辅助接料槽的翻转开合，作业时将接料槽翻至罐箱进料口上方，非作业时可翻起固定，不影响罐箱的进出移位。平台中部设置了蓝色的安全操作室，室内可放置装卸控制阀门、操作按钮及应急防护器材，操作室朝向作业面的一侧设置观察窗，作业人员可在室内观察装卸进度，同时规避室外作业的恶劣环境影响。

　　从安装边界来看，平台总宽度适配两个20英尺罐箱的并行停放间距，支撑腿的跨距预留了罐箱输送轨道的安全间隙，平台作业面高度匹配罐箱顶部的操作高度，作业人员站立在平台上可直接操作罐箱顶部的进料阀、排气阀，无需额外登高辅助。平台的护栏外侧预留了管线安装支架，可敷设蒸汽伴热管线、压缩空气管线，因为石蜡物料常温下易凝固，伴热管线可维持接料槽及相关管路的温度，避免石蜡凝固堵塞管路。

　　设计过程中充分考虑了载荷分布，作业面的均布载荷按照工业操作平台的常规要求设置，可同时容纳4-6名作业人员携带工具操作，支撑桁架的型材选型经过受力校核，在满载荷状态下的挠度控制在允许范围内，避免平台出现明显晃动影响作业安全。平台的所有钢结构连接节点，除了需要移位调整的部位采用螺栓连接外，其余承力节点采用焊接连接，焊后做除锈防腐处理，适配厂区室外或半室外的作业环境。另外平台上还设置了跨接的安全绳挂点，作业人员在平台边缘操作时可将安全带挂在挂点上，进一步提升高空作业的安全性。针对罐箱移位时的对位需求，平台支撑腿上还设置了导向挡块，当罐箱沿轨道移动至作业位时，挡块可辅助罐箱精准停靠，保证接料槽与罐箱进料口的对位精度，减少人工对位的工作量。
