五百行程中央驱动直线滑台模组

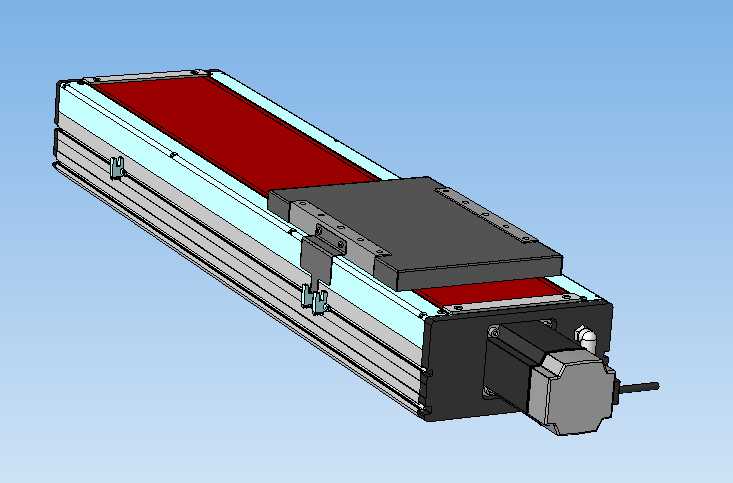

　　这套直线运动模组在结构搭建阶段就把500毫米有效行程作为核心边界，驱动电机布置在滑台本体的轴向中央位置，和常见的电机侧置、尾端直连布局形成明显区别，在多工位装配线、长行程检测工位、小型物料移送工位里，这种居中驱动的布置能让两侧传动链受力更均衡，减少单侧偏载带来的导轨磨损差异。模组主体采用挤压铝型材作为基座框架，型材截面自带安装槽道，整机装配时不需要额外在基座侧面焊接或钻削大面积安装面，直接通过槽内螺母就能把模组固定在设备工作台面、机架横梁或者立式安装墙板上。从三维结构的装配关系来看，运动滑台搭载在直线导轨副上方，导轨沿型材长度方向平行布置，两根导轨的平行度在建模时就通过型材基准槽做了约束，滑台台面预留了成组的螺纹安装孔，工装夹具、

　　拾取吸头、检测探头或者小型作业执行件都可以直接锁附在台面上，适配不同工序的末端执行器加装需求。模组的运动区域覆盖了红色防护挡片的伸缩区间，这类柔性防护结构会随滑台往复移动同步展开与收拢，把内部的传动丝杆、导轨滚动体区域和外部作业环境隔开，在有少量切削碎屑、粉尘或者装配工位散落杂物的车间场景里，能避免硬质颗粒进入滚动配合面，降低导轨滑块出现点蚀、卡滞的概率。居中布置的驱动电机通过连接座和模组本体刚性连为一体，电机输出端和传动部件的同轴度在结构设计时就通过止口配合做了定位，省去了现场安装反复找正同轴度的工序，设备集成商在整机组装时，只需要完成模组本体固定、电机线缆接线和行程限位传感器布设，就能快速投入调试。从安装边界维度梳理，

　　模组整体长度围绕500毫米有效行程向外延伸两端的驱动端座、限位缓冲段，选型布局时不能只按有效行程长度预留空间，需要在电机所在的端部额外留出电机本体的轴向尺寸、线缆弯折半径，在滑台行程的两个极限位置还要预留缓冲器的触发与压缩距离，避免滑台运行到硬限位时出现刚性撞击。在实际应用场景中，这类线性模组常被用作小型专机的X轴移送轴，比如电子元件的点位搬运、塑胶件的水口裁切工位进给、视觉检测系统的相机扫描轴，居中驱动的布局让模组两端的伸出负载惯性更对称，当滑台带着负载做高速往复启停时，传动部件受到的交变冲击分布更均匀，长期运行下的定位重复精度衰减速度比偏置驱动结构更慢。建模过程中所有配合面都按照实际装配逻辑做了约束：

　　导轨底面和型材安装基准面完全贴合，滑块顶面和移动工作台面锁附固定，端座和型材端面通过定位销孔保证位置度，电机法兰和连接座止口采用过渡配合定位，防护挡片的两端分别固定在移动滑台和固定端座上，随动过程中不会出现松脱褶皱。模组侧面预留的传感器安装槽可以适配槽型光电、磁感应开关等多种限位元件，用户可以根据实际需要的安全行程区间自由调整限位开关的位置，不需要在型材外部额外焊接传感器安装支架。针对不同的安装姿态，这套结构既可以水平卧式安装承担水平方向移送负载，也可以通过型材槽道配合加强支撑件做立式轴向安装，完成竖直方向的短距离升降动作，居中驱动的布局在立式安装时，电机自重不会对导轨形成单侧悬臂力矩，整机运行的平稳性更有保障。传动区域的全封闭防护搭配铝型材本体的平整外表面，日常维护时只需要按照保养周期向注油孔补充润滑脂，不需要频繁拆开防护盖清理内部导轨，在3C装配、实验室自动化设备、小型包装辅助移送机构里都能适配对应的工位需求，结构建模时把所有标准件、外购件的装配位置都完整还原，结构工程师在做整线布局时可以直接调用该模组数模，精准核对周边机架、护罩、相邻机构的干涉间隙，避免后期加工装配阶段出现空间尺寸冲突。
