重载万向平板安装工业脚轮结构设计

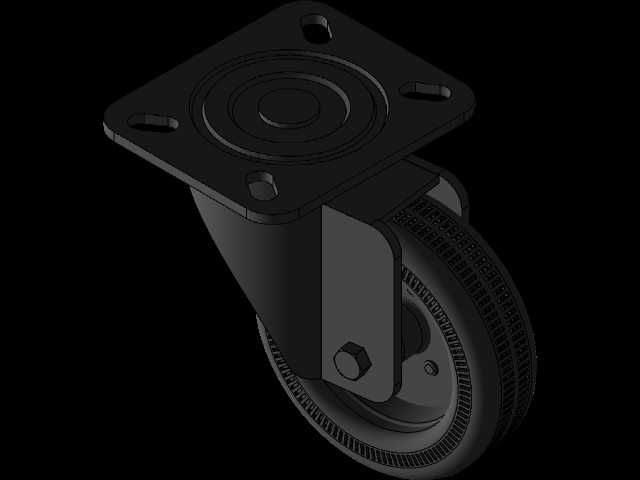

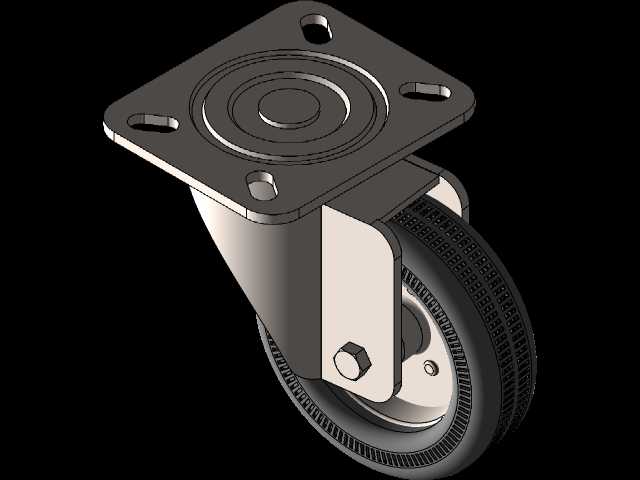

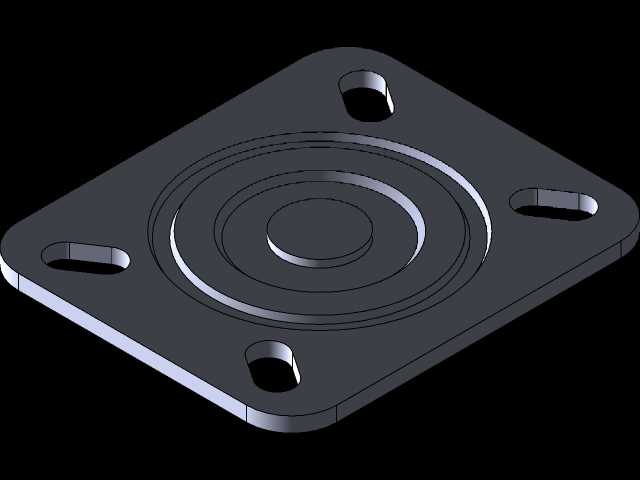

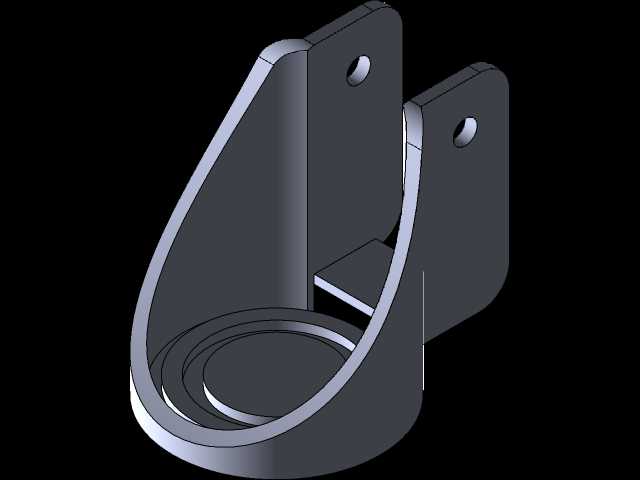

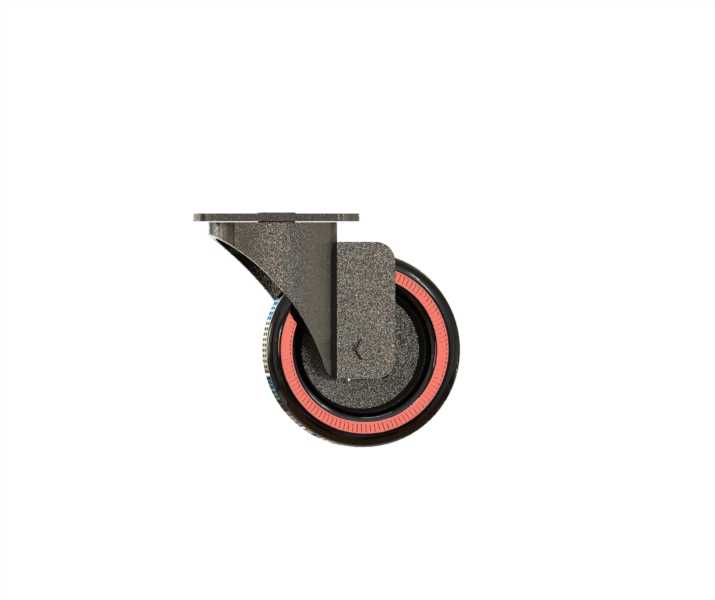

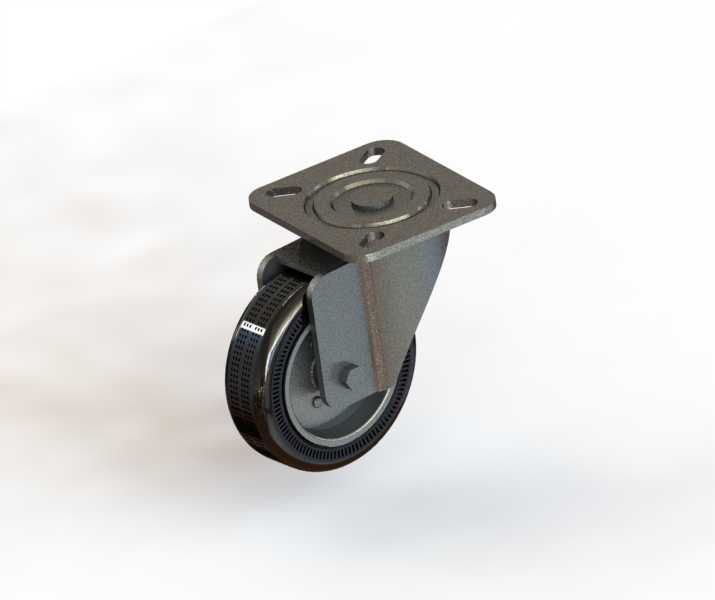

　　这款平板安装式万向脚轮，主要面向工业场景下的设备移位需求，常见应用在车间周转工装车、中型机床辅助移位托架、仓储货架移动底座、生产线边工位器具的底部支撑环节，单轮额定承载覆盖100-300kg区间，适配多数需要频繁移位、转向的工业载具使用场景。从结构设计逻辑来看，顶部采用四孔方形安装法兰，法兰盘厚度预留足够的刚性余量，安装孔位采用长圆+圆孔的组合设计，既可以适配标准孔距的安装底座，也能在小范围内调整安装位置，抵消安装面的加工误差，法兰盘中心设置的定位沉台，可在安装时快速嵌入设备底座的定位槽，避免安装过程中脚轮偏移，也能在承载时分散法兰面的集中应力，减少长期使用后法兰变形的概率。转向支架采用一体弯折成型的钢质支架，

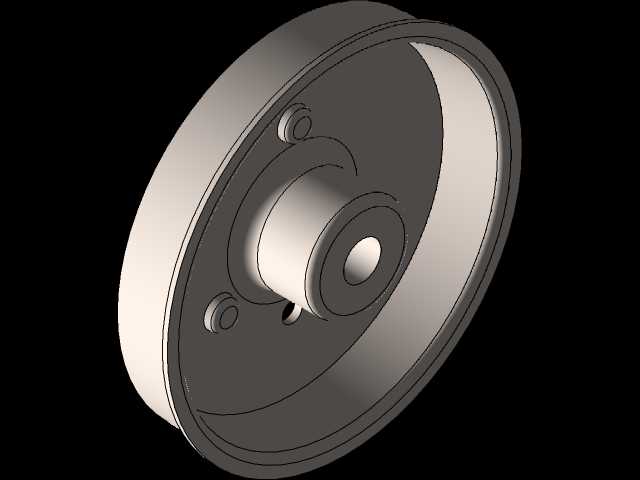

　　支架与法兰盘之间采用双排钢球回转支承结构，相比单滚珠结构，双排钢球可以同时承受轴向载荷与径向倾覆力矩，在设备过地面接缝、轨道凸起时，不会因为侧向冲击力导致转向结构卡滞，支架侧面设置的加强筋从回转支承处一直延伸到轮轴安装位，提升支架整体抗扭性能，避免重载转向时支架张开导致轮轴脱落。滚轮部分采用改性尼龙外层加铸铁内芯的复合结构，尼龙外层邵氏硬度控制在85-90D区间，既可以保证滚动时的低阻力，也能在车间环氧地坪、水泥地面、钢板地面上使用时不会过度划伤地面，滚轮表面的细密防滑纹路，在地面有少量切削液、粉尘的工况下依然能保持足够的抓地力，避免起步或制动时打滑；铸铁内芯与轮轴之间采用双滚珠轴承配合，轴承两侧设置防尘密封圈，

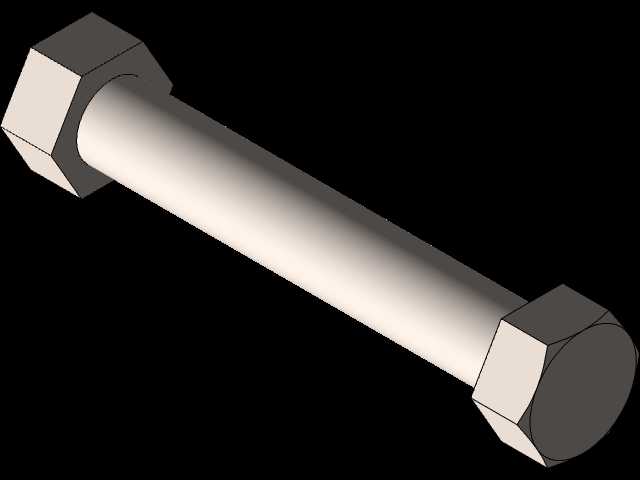

　　可阻挡车间内的金属切屑、粉尘进入轴承滚道，延长轴承维护周期，轮轴采用带防松螺母的贯穿式设计，轴端预留润滑脂注油孔，可在长期使用后补充润滑，降低转动阻力。从安装边界来看，这款脚轮的安装法兰边长为100mm左右，四个安装孔中心距为75mm×45mm，适配M10规格的安装螺栓，整体安装高度（法兰底面到滚轮最低点的距离）控制在130mm以内，滚轮直径为100mm，滚轮宽度32mm，转向时的最大回转半径为70mm，在设计设备底座时，只要预留出对应半径的无干涉空间，即可保证脚轮360度转向无卡滞。在实际选型应用中，这类脚轮通常四个为一组使用，考虑到地面不平整带来的载荷分布不均，单组四个脚轮的总额定承载需要按照设备总重量的1.5倍预留安全系数，

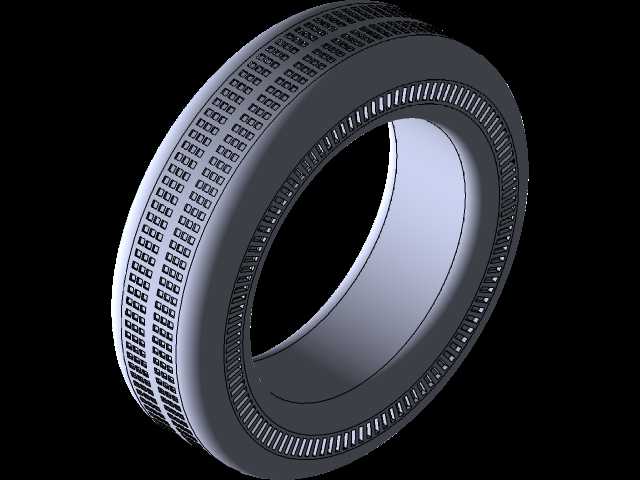

　　避免单个脚轮过载损坏；如果应用在需要经常制动的场景，可在同系列支架上适配侧刹或顶刹结构，制动块同时锁定滚轮转动与支架转向，保证设备停靠时不会滑移。建模过程中，回转支承部分的钢球滚道采用相切圆弧拟合，保证钢球与滚道的接触应力分布均匀，支架的弯折处预留了合理的折弯圆角，避免应力集中导致的支架断裂，滚轮的防滑纹路采用圆周阵列建模，纹路深度1.2mm，既保证防滑效果，也不会因为纹路过深导致滚动阻力过大。在装配验证环节，需要确认转向支架在全角度回转时，与法兰盘、滚轮之间的最小间隙不小于2mm，避免加工误差导致运动干涉，轮轴与支架安装孔的配合采用H7/h6间隙配合，既保证轮轴转动顺畅，也不会出现过大的旷量。
