带刹车重载万向工业脚轮结构设计

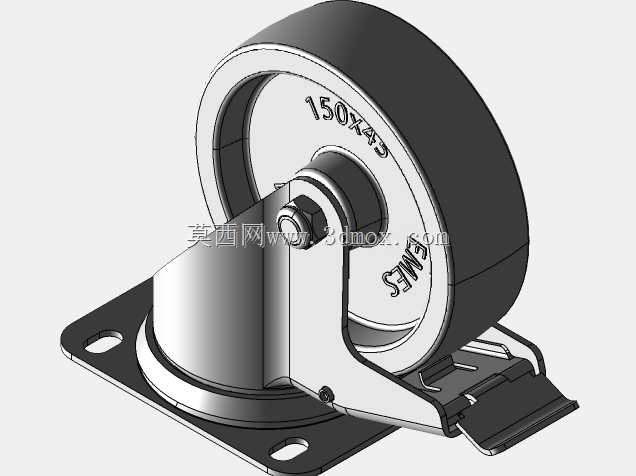

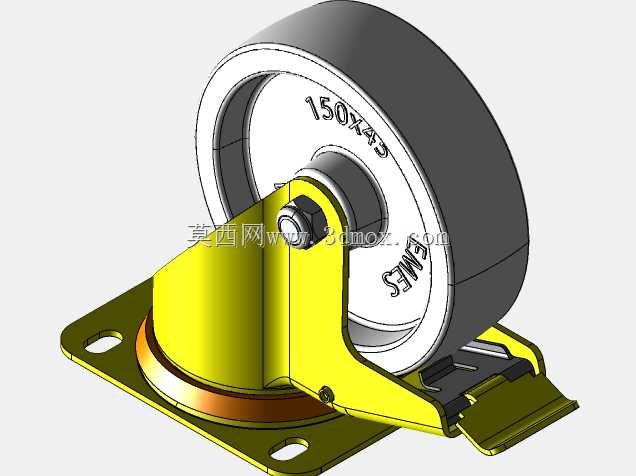

　　这款带刹车的万向重载脚轮，主要面向工业场景下的重型设备移位、工位器具转运、仓储货架移动等需求设计，日常在车间生产线旁的工具柜、重型物料周转车、大型机床辅助工作台、仓储区的重型货架等场景中应用广泛，能够在不借助额外吊装设备的前提下，完成数百公斤级负载的短距离移位与位置锁定。从结构设计来看，这款脚轮采用顶板安装的万向回转结构，回转支承部位内置了耐磨衬套与推力轴承组合，既保证了转向时的顺滑度，避免重载下转向卡滞，也能承受垂直方向的重载冲击，不会出现回转部位变形失效的问题。支架部分采用加厚钢板冲压成型后做镀锌防锈处理，轮架的弯折处做了加强筋结构，在承受侧向冲击力时不会出现支架开裂、变形的问题，适配车间地面常见的铁屑、油污、

　　轻微磕碰等复杂工况。滚轮部分采用高弹性耐磨聚氨酯材质，轮芯为高强度工程塑料或铸铁结构，轮面宽度达到45mm，轮径150mm，较宽的轮面可以有效降低对地面的压强，不会在环氧地坪、PVC地坪、水泥地面上留下压痕，同时聚氨酯材质具备一定的减震效果，在经过车间地面的焊缝、小台阶、缝隙时，能够缓冲震动，避免运输的精密工件出现磕碰损伤。自带的刹车结构采用踏板式双刹设计，踩下刹车踏板后，会同时锁定滚轮的转动和万向支架的回转，既可以防止设备停放时出现溜坡移位，也能避免脚轮意外转向导致的设备偏移，刹车踏板的踩踏力经过优化，操作人员穿劳保鞋即可轻松完成锁止与释放操作，不需要借助额外工具。安装边界方面，这款脚轮采用方形四孔安装板，

　　安装孔位的间距符合通用工业脚轮的安装标准，不需要对现有设备的安装底板做额外改孔，就可以直接替换同规格的旧脚轮，安装板的厚度足够承受重载下的拉力，不会出现安装板变形导致的脚轮脱落问题。建模过程中对各个零件的配合间隙做了准确还原，包括回转部位的配合公差、轮轴与轴承的配合尺寸、刹车机构的动作行程都做了1:1的还原，能够直接用于脚轮的生产开模参考，也可以直接导入到大型设备的总装配体中，完成设备移动机构的整体装配校验，不需要额外做配合面的调整。在实际选型时，单只脚轮的额定负载需要按照总负载的1.3倍安全系数做冗余设计，避免地面不平整导致的单轮瞬时过载，这款脚轮的轮面硬度适中，既不会因为过软导致滚动阻力过大，也不会因为过硬导致地面损伤，同时具备一定的耐油污、耐切削液腐蚀的特性，适配机械加工车间的复杂使用环境。
