带交叉滚轮的d9mm行程500mm线性导轨

　　在精密机床滑台、半导体检测工位、小型自动化模组的直线传动场景中，交叉滚轮线性导轨是兼顾轻载高刚性与低摩擦阻力的常用传动导向部件，本次呈现的导轨结构，针对9mm滚轮直径、500mm额定行程的应用需求做了适配设计，可直接嵌入紧凑型直线运动机构中完成导向承载功能。从实际应用场景来看，这类导轨常被用在行程不超过半米的精密进给单元里，比如小型磨床的砂轮进给滑座、光学检测设备的镜头移动模组、点胶机的Z轴导向结构，相比传统滚珠直线导轨，交叉滚轮结构的滚动体接触形式为线接触，在同等安装空间下能承受更大的倾覆力矩，同时滚动体交叉排列的方式可以同时承受来自上下、左右四个方向的载荷，不需要额外增加辅助导向块就能满足多方向受力的使用需求。从功能特性上看，

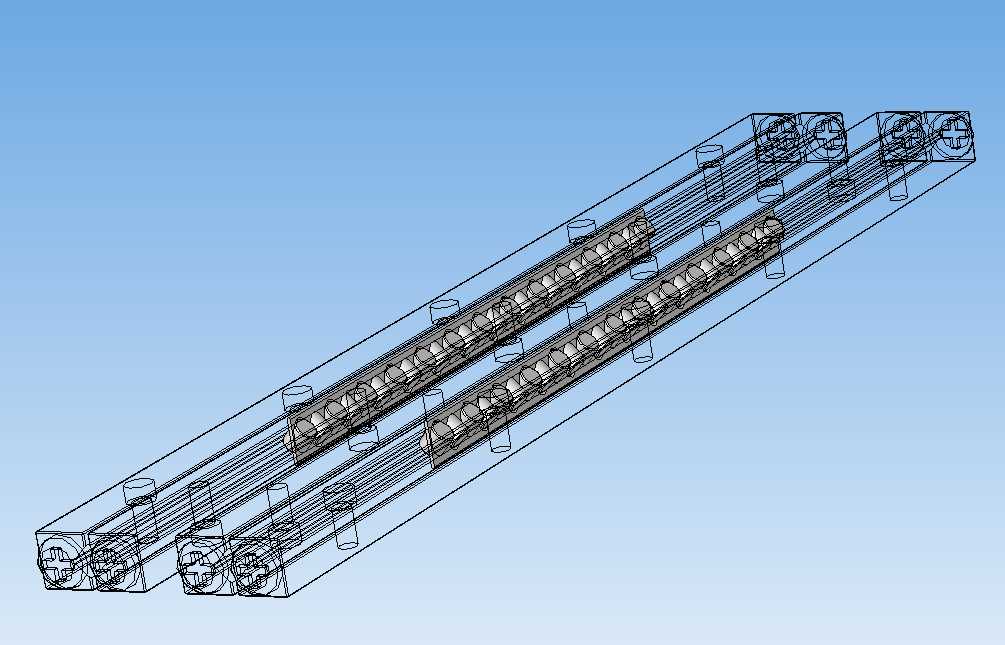

　　该导轨采用双轨平行排布的结构形式，每根导轨内部的滚轮保持架将圆柱滚轮按90度交叉排列，相邻滚轮的轴线互相垂直，滚动体在导轨的V型滚道内做纯滚动运动，摩擦系数仅为滑动导轨的五十分之一，低速运行时不会出现爬行现象，微动进给的定位精度可以达到微米级，完全满足精密加工与检测设备的进给精度要求。设计思路上，这款导轨优先考虑了紧凑型安装场景的边界限制，导轨本体采用合金钢材质经淬硬处理，滚道表面硬度达到HRC58-62，保证长期运行下的滚道耐磨性，滚轮保持架采用工程塑料与金属嵌件结合的结构，既降低了保持架自身重量，又避免了高速往复运动下保持架的形变偏移；导轨两端设计了限位挡块结构，防止保持架在超程运行时从导轨端部脱出，

　　同时端部预留了润滑脂注油通道，可在不拆解导轨的情况下完成滚动体的定期润滑维护，延长整体使用寿命。从外形尺寸与安装边界来看，该导轨单根轨道的截面宽度适配15mm宽的安装槽位，两根轨道平行安装时的中心距可根据负载大小在30-60mm范围内调整，额定500mm行程对应的导轨总长度为620mm，两端各预留60mm的安装余量，安装面的平面度要求控制在0.02mm/100mm以内，安装时可通过导轨侧面的定位台阶完成快速找正，不需要额外打表调整就能保证两根导轨的平行度在0.01mm以内；导轨上的滑块安装孔采用标准M3螺纹孔，孔距为25mm，可直接与市面上通用的小型滑台连接板适配，不需要额外加工转接板。在实际选型使用时，

　　需要注意该导轨的额定动载荷为1200N，额定静载荷为1800N，适合负载在50kg以内的精密运动场景，安装时要避免敲击导轨滚道面，防止滚道出现凹痕影响运行顺畅度，日常维护时每运行100km行程补充一次低温润滑脂，即可保证导轨长期保持稳定的运行精度，不会出现卡顿、间隙过大的问题。
