福誉FSK40精密滚珠丝杠直线滑台模组

　　也避免了拼接结构长期运行后出现的导轨松动偏移问题。传动端采用C7级冷轧滚珠丝杠搭配预压双螺母结构，反向间隙控制在0.03mm以内，完全满足精密定位、微位移进给的工位需求，不会出现普通T型丝杠滑台的回程空程差问题，在频繁往复换向的点胶、抓取工位上，重复定位精度的长期稳定性表现更好。驱动端采用标准NEMA17安装法兰接口，可以直接适配42系列步进电机或者同规格伺服电机，联轴器采用梅花型弹性联轴器，能够补偿电机轴与丝杠端的微小同轴度误差，避免硬连接导致的轴承、电机轴异常磨损，用户在做动力选型的时候不需要额外加工电机转接法兰，直接用标准紧固件就能完成电机装配，缩短非标设备的设计加工周期。滑台的运动滑块采用一体化螺母座与滑块连接结构，在3C电子组装、小型工件点胶涂覆、PCB板检测工位、实验室自动化采样平台这类对安装空间有严格限制的场景里，宽度40mm的铝型材机身直线模组一直是选型的高频选项，这款FSK40系列滑台刚好匹配这类窄空间安装的需求，不需要额外做机架裁切适配，标准铝型材基座可以直接通过T型螺母搭配常规工业铝型材框架完成固定，安装孔位沿机身长度方向等距排布，不管是卧式水平安装、立式垂直负载安装还是侧装辅助导向，都能快速完成机架对接，不需要额外设计转接板来适配安装边界。从结构设计逻辑来看，这款模组采用一体化挤压铝型材作为基座本体，导轨滚道直接在型材本体上精加工成型，没有额外拼接的导轨安装座，从根源上减少了装配累积误差，

　　负载安装面加工有标准螺纹孔阵列，不管是安装气动夹爪、点胶阀固定座、视觉检测相机支架还是小型焊枪夹具，都可以直接通过螺栓固定，不需要额外加工转接板，滑块侧面预留了光电限位触发片的安装位置，用户可以根据自己的行程需求在型材槽内安装原点、正负限位光电开关，不需要额外在滑块上打孔固定触发件。从实际运行参数来看，这款模组常规行程覆盖50mm到1000mm区间，选型时可以根据实际工位的运动行程选择对应规格，不需要定制裁切，标准品的交付周期更短；水平安装状态下最大负载可以达到25kg，垂直安装时需要搭配带抱闸的电机，避免断电后滑块下滑造成设备损坏或者安全事故；最高运行速度可以达到255mm/s，完全满足中小型自动化设备的进给速度需求，

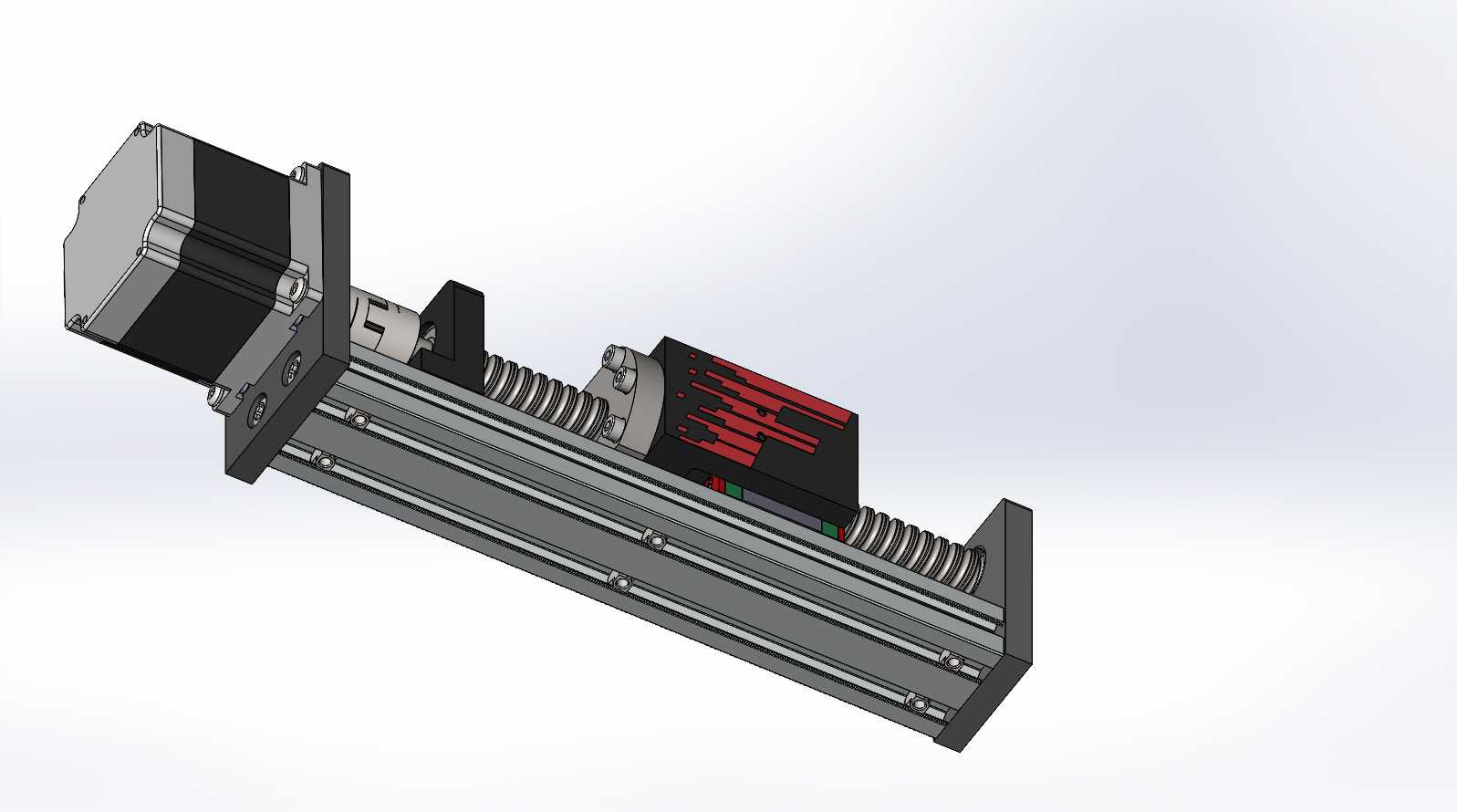

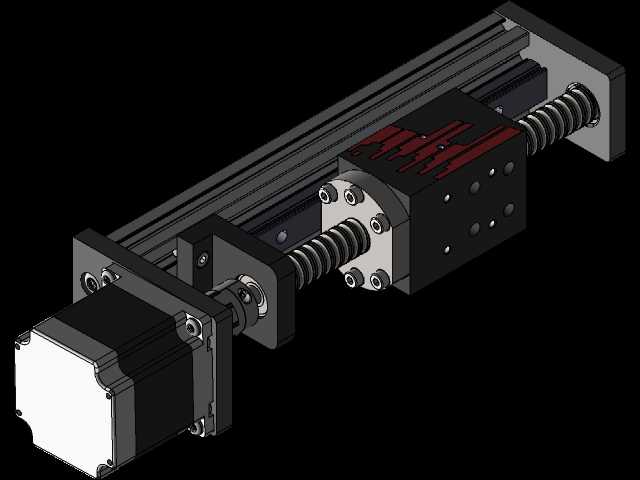

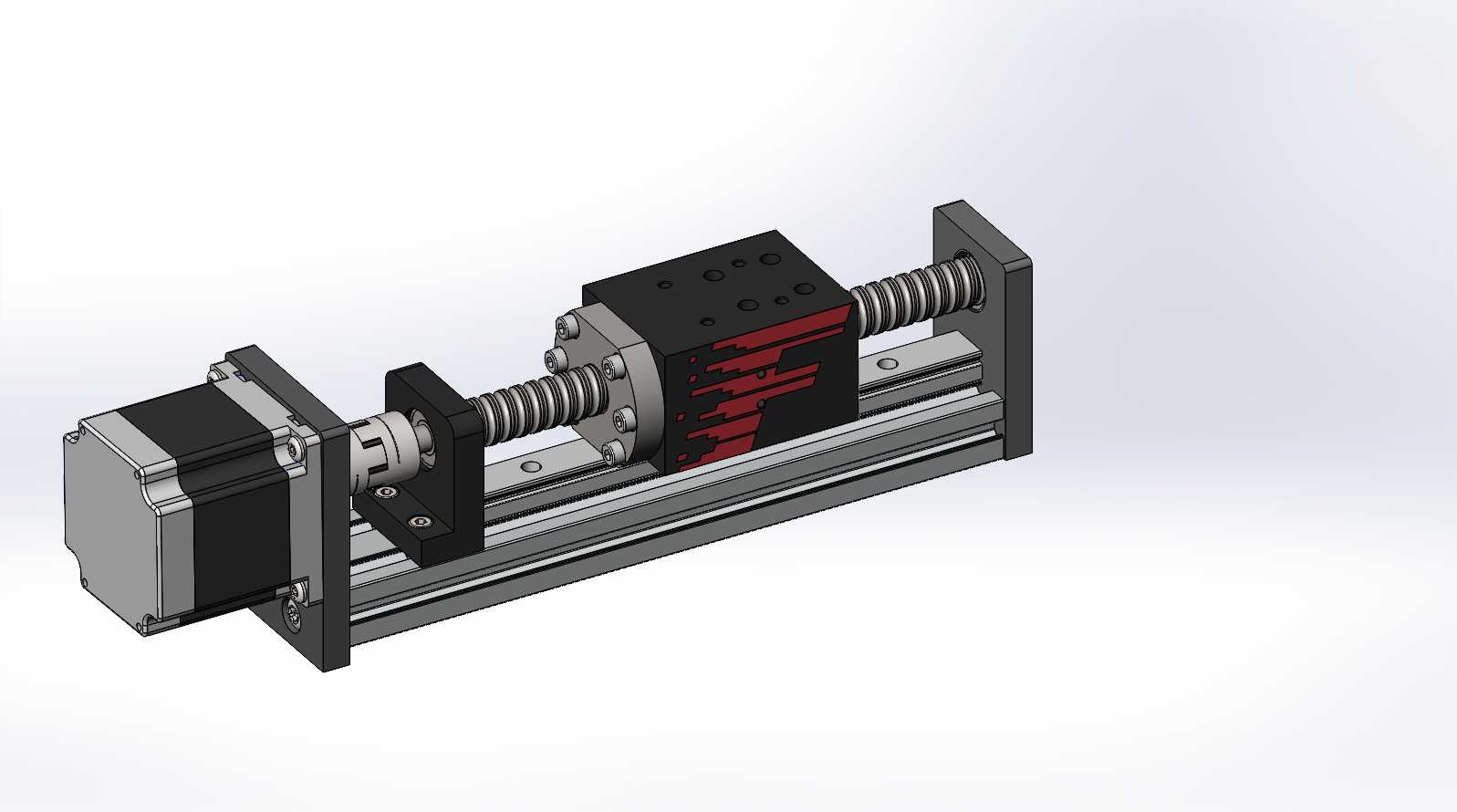

　　不会因为运行速度过慢拖慢整线的生产节拍。在实际应用场景里，这款滑台可以单轴使用完成直线方向的进给动作，也可以通过连接板组合成XY两轴运动平台，甚至搭配Z轴滑台组成小型三轴直角坐标机器人，完成小负载工件的拾取、搬运、码垛、定位作业，在桌面型自动化设备、教学实验平台、小型非标专机里的适配性非常强。设计这款模组的三维模型时，需要重点关注几个安装边界尺寸：首先是机身总宽度40mm，选型时要预留两侧传感器安装和走线的空间，避免安装后与周边机架产生干涉；其次是丝杠端的支撑采用固定端+支撑端的结构，固定端采用成对角接触球轴承承受轴向和径向负载，支撑端采用深沟球轴承做径向支撑，建模时要注意轴承安装位的同轴度公差，避免装配后丝杠转动卡滞；

　　另外滑台的防尘设计采用两侧不锈钢防尘带结构，模型里还原了防尘带的安装槽和压条结构，实际生产中可以避免加工碎屑、粉尘进入导轨和丝杠滚道，延长模组的维护周期，在有少量粉尘的点胶、焊接工位也能稳定运行。还要注意的是，滑块的运动极限位置距离模组两端端盖有5mm的安全余量，设计行程限位的时候不能把软限位设置在极限位置，要预留足够的减速距离，避免高速运行时滑块撞击端盖造成结构损坏。走线方面，模组侧面的型材槽可以安装拖链槽，配套的电机线、传感器线可以通过拖链规整布线，避免运动过程中线缆被拉扯磨损。对于结构设计工程师来说，调用这个三维模型的时候，可以直接提取安装孔位尺寸、滑块负载面尺寸、整体外形边界尺寸，直接导入自己的设备装配体里做干涉检查，不需要重新测绘建模，能大幅缩短非标设计的绘图周期，选型时也可以根据模型里的丝杠直径、导程参数核算负载和转速的匹配性，避免选型不当导致的设备运行故障。
