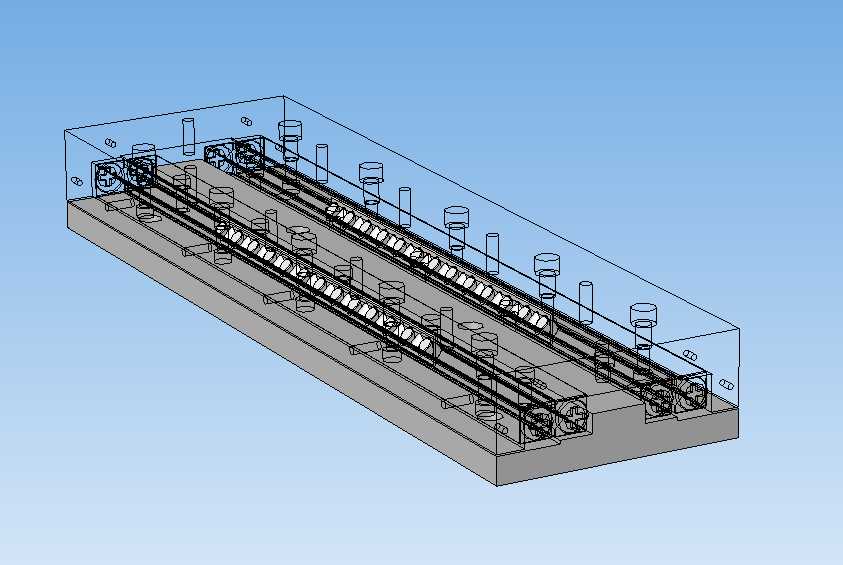

9mm轨宽500mm行程交叉滚轮线性导轨结构

项目分类:手枪 发布时间:2023-09-05 ID:709561
  • 9mm轨宽500mm行程交叉滚轮线性导轨结构
  • 9mm轨宽500mm行程交叉滚轮线性导轨结构

  做精密滑台设计的工程师大多有过这类选型经历:普通滚珠直线导轨在短行程、高刚性要求的工位上,要么预压调不好出现爬行,要么侧向负载能力不足需要额外加辅助导向,而交叉滚轮结构的线性导轨恰好能填补这类场景的应用空白。这款导轨的核心应用场景集中在小型精密机床的进给滑台、光学检测设备的位移调整台、半导体封装工位的短行程往复机构、以及工装夹具的精密定位单元,这类场景的共性是行程不长,普遍在500mm以内,对导向精度的重复性要求高,同时需要承受多方向的复合载荷,不允许出现导向间隙带来的定位偏差。

  从实际功能来看,这款导轨采用交叉排列的滚轮作为滚动体,相邻滚轮的轴线呈90度垂直交叉布置,相比同规格的滚珠导轨,滚轮与导轨滚道的接触形式为线接触,而非滚珠的点接触,因此在相同安装空间下,能承受更大的垂直载荷、侧向载荷以及倾覆力矩,不需要额外增加压紧轮或者辅助导轨就能满足多方向受力的使用要求。日常设备运行中,这类导轨的摩擦阻力波动更小,低速进给时不会出现粘滑爬行现象,哪怕是微米级的进给位移,也能保证运动的平顺性,这一点在光学检测的微调工位上尤为重要,一旦出现爬行,检测成像就会出现拖影,直接影响检测结果的准确性。

  设计这款导轨结构时,首先要考虑的是滚道的形位公差控制,导轨基体采用整体磨削加工,两侧的V型滚道平行度需要控制在每米0.02mm以内,滚道表面粗糙度要达到Ra0.8以下,减少滚轮运行时的磨损和阻力波动。滚轮组件采用预加载荷的装配方式,通过调整端盖的压紧量来消除滚轮与滚道之间的间隙,预压量的选择需要匹配实际应用的负载情况,轻载高速工位选轻预压,重载定位工位选中预压,避免预压过大导致运行阻力升高、滚轮寿命缩短。导轨的安装基面设计有统一的定位台阶,安装时只需要将导轨靠紧基面台阶,通过内六角螺钉锁紧即可,不需要反复打表调整安装平行度,能大幅减少现场装配的调试时间。

  尺寸与安装边界方面,这款导轨的轨宽为9mm,属于小型精密导轨范畴,单根标准行程为500mm,导轨基体的总高度控制在16mm,安装孔采用等间距布置,孔距为40mm,安装螺纹为M3内螺纹,适配大部分小型滑台的安装尺寸。滑块部分的长度根据负载需求设计,单滑块的额定动载荷为820N,额定静载荷为1260N,允许的最大运行速度为3m/s,能满足大部分短行程高速往复的工况要求。安装时需要注意,导轨的两个安装基面的平面度需要控制在0.01mm以内,如果基面平面度过差,强行锁紧螺钉会导致导轨变形,直接影响运行精度和使用寿命,对于拼接使用的场景,相邻导轨的接缝处需要保证滚道的对齐度偏差不超过0.005mm,避免滚轮经过接缝时出现冲击和卡顿。

  在日常维护层面,这类交叉滚轮导轨的润滑周期比普通滚珠导轨更长,滚轮内部自带润滑脂储油腔,正常使用情况下每半年补充一次锂基润滑脂即可,不需要频繁加注润滑油,也不会出现油污污染加工工位的问题,非常适合洁净车间内的设备使用。另外,导轨两端设计有密封端盖,能阻挡加工产生的切屑、粉尘进入滚道内部,减少滚轮的磨粒磨损,在有少量切削液飞溅的机加工工位上,也能保证稳定的运行寿命,不需要额外加装伸缩防护罩就能满足基础防护要求。很多工程师在做小型自动化设备设计时,容易忽略导轨的侧向承载能力,选用普通滚珠导轨后使用一段时间就出现导轨磨损、精度下降的问题,换成这类交叉滚轮线性导轨后,多方向承载的特性能大幅提升机构的刚性和稳定性,减少后期的设备维护成本。
