三菱HG-KN43BJ交流伺服电机三维结构

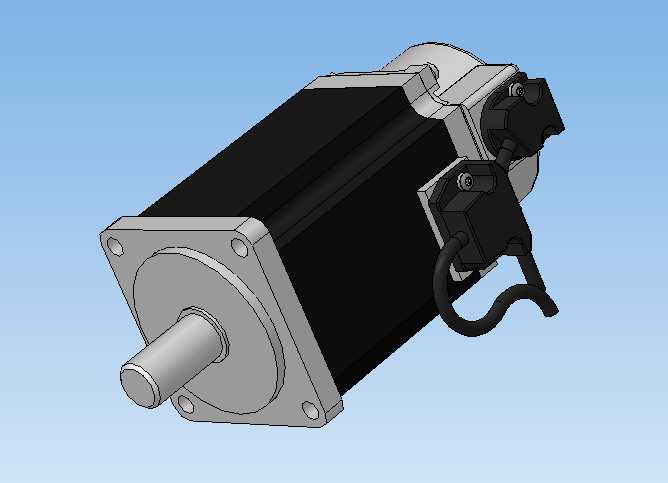

　　在数控车床进给轴、自动化产线定位模组、工业机器人关节这类对位置精度、转速响应有硬性要求的传动场景里，交流伺服电机是核心执行元件，本次呈现的HG-KN43BJ型伺服结构，完全贴合小功率伺服的实际工程设计逻辑。从安装边界来看，该款电机采用方形法兰安装结构，法兰端面上的四个安装孔呈对称分布，适配CA6140这类普通车床数控改造时的进给轴安装位，也能直接匹配市面上常规40规格伺服的安装支架，输出轴为带键槽的圆柱轴结构，轴伸长度、轴径尺寸严格对应通用伺服的配套联轴器规格，不需要额外加工转接结构就能直接和滚珠丝杠、同步带轮这类负载端传动件连接，能大幅缩短设备组装时的适配周期。

　　从功能特性上看，这款伺服电机本体集成了动力接线与编码器接线两个侧置接线座，接线座采用带锁紧结构的弯头设计，在安装空间局促的设备内部，能避免线缆弯折半径过小导致的线芯断裂问题，同时编码器与动力线分舱布置的结构，能有效减少动力线对编码器反馈信号的电磁干扰，保证低速运行时的扭矩输出平稳性，以及高速启停时的位置反馈精度。电机本体的外壳采用散热筋一体化压铸结构，后端盖预留了编码器安装腔，前端盖内嵌密封轴承，能阻挡加工场景下的切削液、金属碎屑进入电机内部，适配机床加工这类存在少量油污、粉尘的工业现场环境。

　　设计思路上，这款小功率伺服的结构完全围绕“高响应、小体积、易安装”的选型需求展开，定子与转子的轴向长度经过优化，在保证额定扭矩输出的前提下，尽可能缩短电机本体的总长度，能适配滑台模组侧装、吊具驱动这类对安装轴向空间有严格限制的场景。转子部分采用高磁能积永磁体贴装结构，转动惯量控制在小功率伺服的适配区间，既可以满足快速启停的响应要求，也不会因为惯量过低导致负载匹配时出现震荡问题。接线部分的走线方向预留了多个角度的调整空间，现场布线时可以根据设备内部的走线槽位置调整接头朝向，避免和周边的钣金、管线产生干涉。

　　实际应用中，这类400W级别的交流伺服电机，除了CA6140车床的X/Z轴进给驱动，还广泛应用在小型贴标机的送标驱动、3D打印机的运动轴驱动、输送机的精准分度驱动等场景，选型时只需要核对法兰安装尺寸、轴径、额定转速这几个核心参数，就能完成替换，不需要对设备的安装结构做大规模改动。建模过程中完整还原了电机本体的所有安装特征，包括法兰面的定位止口、接线座的锁紧卡扣、输出轴的键槽尺寸、外壳的散热筋轮廓，结构设计人员在做设备整体装配时，可以直接将该模型导入装配体，核对安装空间、预留接线操作距离、匹配联轴器与安装支架的尺寸，避免实际加工组装时出现干涉问题。需要注意的是，这类伺服电机的安装面平面度有明确要求，建模时也还原了法兰面的凸台结构，装配时需要保证安装支架的对应面平面度符合要求，避免电机安装后出现轴系偏载，导致轴承过早磨损、运行噪音过大的问题。另外电机尾部的编码器保护罩结构也做了完整还原，在做设备布局时，需要给尾部预留足够的编码器拆装空间，方便后期维护时不用拆卸电机本体就能完成编码器的调试与更换。
