HF-SP52交流伺服电机结构三维设计

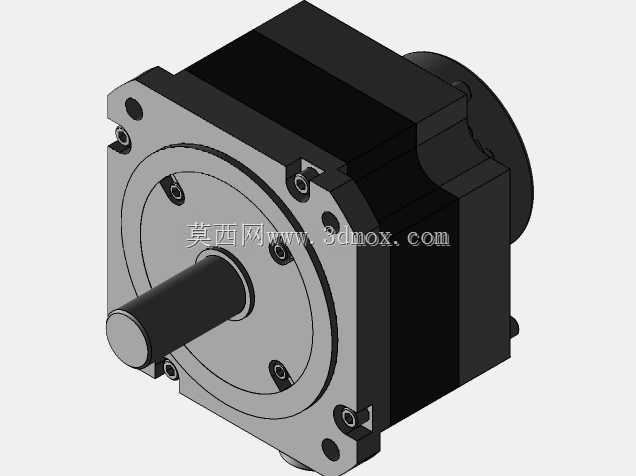

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，从结构设计阶段就充分考虑了机床进给轴、自动化生产线传动工位、包装机械牵引辊组这类需要高精度位置控制场景的适配性。不同于普通异步电机的粗放式安装逻辑，该模型完整复现了电机本体的方形安装法兰结构，法兰端的安装孔位严格按照对应功率段伺服电机的通用安装规范排布，输出轴的轴径、键槽尺寸、轴伸长度都做了精准还原，能直接对接同步带轮、联轴器、行星减速机等常见传动连接件，设计人员在做设备布局时，可以直接调用该模型核对安装边界，避免出现轴伸过长干涉设备护罩、法兰孔位与安装板不匹配的常见设计问题。从功能结构来看，模型清晰呈现了电机本体的定子壳体、后端编码器防护端盖、

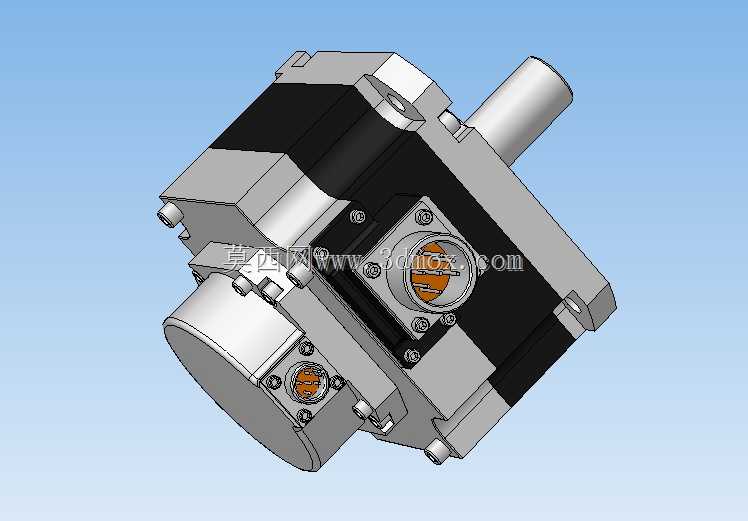

　　侧置动力与编码器连接器的布局，连接器采用侧装直角式结构，相比直出式连接器能大幅减少轴向安装空间占用，在设备内部走线空间局促的场景下，能有效避免线缆弯折半径过小导致的信号传输故障。壳体表面的散热筋结构做了等比例还原，实际运行中壳体散热筋能增加与空气的接触面积，保障电机在额定转速下持续运行时的热量散发，避免因温升过高导致的扭矩衰减。设计过程中没有做多余的结构简化，电机端盖的固定螺栓位置、油封安装槽、连接器内部的接线端子定位结构都做了完整呈现，结构工程师在做电机周边的走线架设计、防护钣金设计时，可以直接参考模型上的连接器位置预留线缆弯曲空间，核对钣金开孔位置，不需要反复核对二维样本的尺寸参数。从安装边界来看，

　　模型的整体外形轮廓尺寸完全匹配同型号电机的实际尺寸，设备整体布局时，可以直接将该模型装入设备的传动工位，核对电机尾部与设备柜体、相邻部件的安全间隙，尤其是在多轴排布的自动化设备中，能提前规避电机安装后与相邻轴部件发生运动干涉的问题。这类伺服电机在实际应用中，主要承担高精度速度控制、位置控制的功能，模型还原的输出轴同轴度、法兰安装面的平面度基准，都能为设计人员做传动链误差校核提供参考，帮助设计人员在选型阶段就匹配对应的负载惯量、安装空间，减少后期样机调试阶段的结构修改工作量。
