C型框架螺旋压紧式手动夹钳结构

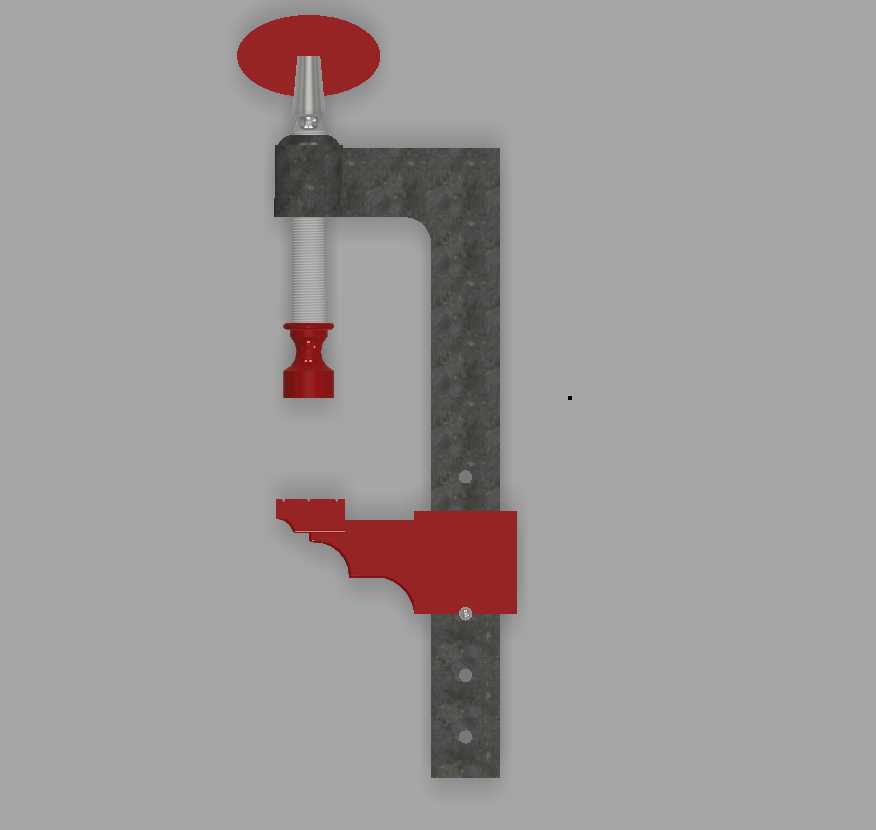

　　这套手动螺旋夹钳采用经典C型开口框架布局，主体由铸态深色刚性架体、顶部红色手轮、梯形传动螺杆、下端红色压头以及侧置红色活动钳口构成，整体围绕工件快速装夹与稳定压紧这一核心工序展开。架体采用一体式C形悬臂结构，竖直段与水平段过渡处保留较大圆角，以降低夹紧反力作用下的应力集中；框架内侧形成敞开式作业空间，工件可从侧向直接推入，无需从端部穿套，在钣金修配、焊接定位、木工胶合、钳工划线以及小型零部件钻孔攻丝等场景中使用十分顺手。

　　从受力路径看，顶部手轮输入扭矩后经螺杆转化为轴向压紧力，力线沿螺杆轴线向下传递至压头，再经工件、下钳口回流至C型架竖直臂，形成封闭承载回路。螺杆采用大导程梯形螺纹，配合架体上方的固定螺母段，既保证足够的轴向承载能力，又具备较好的自锁性能，松手后压头不会因振动自行回退。手轮为圆盘式红色操作件，直径相对螺杆明显放大，操作者单手即可施加较大扭矩，在无气源、无液压站的维修工位或野外装配现场，这种纯机械驱动方式对配套条件几乎没有要求。

　　压头设计为可小幅浮动的红色端头，与螺杆下端采用活动连接，夹紧时压头端面能够自适应贴合工件表面，避免因工件顶面倾斜造成局部点接触压伤。下钳口并非与架体一体，而是通过红色滑座挂接在竖直臂上，沿架体导轨面调整开口高度，滑座上可见多处定位圆点，对应不同挡位的销孔或锁紧位，针对厚薄差异较大的工件可快速改变钳口初始间距，减少螺杆空行程，提高频繁换件时的装夹效率。钳口工作面做了阶梯与加宽处理，既能托住平板类零件，也能容纳带凸缘的异形件，红色区域在整机中集中标识操作与接触部位，现场使用时功能分区一目了然。

　　安装边界方面，该夹钳属于便携式手动工装，底部竖直臂可直接平放于工作台面，也可通过夹持方式固定在钳工台边缘；布置时需要在C型开口前方预留工件取放空间，顶部手轮回转范围内不得有管线或相邻设备干涉，螺杆全行程伸出状态下应保证手轮仍有足够操作高度。架体后侧竖直面可作为靠挡基准，配合定位块使用时能够完成重复性装夹。选型时需重点核对开口深度、最大开口高度与螺杆行程三者关系：开口深度决定可伸入工件的边缘宽度，最大开口高度决定可容纳工件厚度，螺杆有效行程则决定在同一钳口挡位下能够补偿的厚度范围。

　　建模过程中，架体部分按铸造件思路处理壁厚与过渡圆角，螺杆、螺母配合段按梯形牙型单独构建，手轮与压头作为装配子件保留拆装关系，活动钳口滑座与竖直臂之间设置导轨配合面，便于在工程图中表达调整挡位与锁紧结构。整体结构没有复杂管路与电气元件，维护点集中在螺杆螺纹润滑、压头回转面以及滑座锁紧销三处，适合作为工装夹具设计、手动夹紧机构教学以及钳工工位配置的参考结构。
