轮毂环缝焊接定位工装结构设计

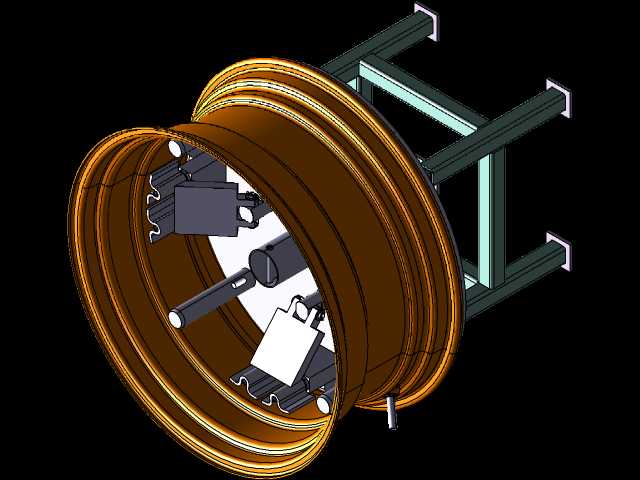

　　这套工装主要面向商用车钢制轮毂的环缝焊接工序，适配轮毂生产线上的自动焊接工位，解决传统手工装夹定位精度差、焊接变形量超差、装夹辅助时间过长的实际生产痛点。在轮毂制造流程中，轮辋与轮辐的环缝焊接是核心工序，焊缝质量直接决定轮毂的动平衡性能与结构强度，过往采用简易压板压紧的方式，经常出现轮辋圆度偏差导致的焊缝错边，焊接后轮毂端面跳动超差，需要额外增加校形工序，不仅拉高生产成本，还容易在焊缝处产生应力集中，埋下行车安全隐患。这套工装的核心设计思路是采用内撑式定位逻辑，从轮毂内腔完成径向定位与轴向压紧，完全避开外侧焊缝区域，不会和焊枪行走路径产生干涉，适配自动化焊接设备的连续作业需求。工装主体的支撑框架采用标准型钢焊接拼合而成，

　　框架底部预留了和焊接变位机连接的安装孔位，孔位按照CA6140机床配套的变位机法兰接口尺寸设计，可直接固定在变位机输出端，随变位机同步旋转完成整圈环缝的焊接作业，不需要工人反复调整工件位置。内撑机构采用多组均匀分布的定位块，单组定位块的支撑面加工有和轮辋内侧轮廓匹配的弧形贴合面，撑紧时定位块沿径向同步外伸，和轮辋内壁完全贴合，保证轮辋的回转中心和变位机的旋转轴线重合，从根源上消除装夹带来的同轴度误差。轴向压紧机构布置在工装靠近框架的一侧，采用可摆动的压爪结构，工件吊装到位后压爪自动回转压紧轮辐的安装平面，压紧力沿周向均匀分布，避免单点压紧导致的轮辐平面变形，压爪的压紧行程可根据不同规格轮毂的轮辐厚度调整，

　　适配一定尺寸范围内的轮毂产品焊接需求。整套工装的所有运动部件都做了防焊渣飞溅的防护设计，导向杆表面加装了耐高温的防护套，避免焊接过程中飞溅的高温焊渣粘附在导向面上，导致机构卡滞，日常维护只需要定期清理防护套表面的焊渣，给导向部位加注高温润滑脂即可，不需要复杂的拆解保养。在实际安装调试时，需要先将工装框架固定在变位机法兰上，打表校验工装定位基准面的端面跳动和径向跳动，将跳动误差控制在0.05mm以内，再根据待加工轮毂的内径尺寸调整内撑块的初始伸出位置，保证撑紧后每个定位块的贴合面都能和轮辋内壁完全接触，避免虚撑导致的焊接过程中工件移位。工装的操作侧预留了足够的工件吊装空间，轮毂工件可通过车间内的平衡吊直接从工装前端吊装到位，

　　不需要额外调整角度，装夹完成后焊枪可沿轮毂环缝整周行走，没有任何结构遮挡，焊接过程中工装随变位机匀速旋转，焊枪保持固定姿态即可完成整道环缝的焊接，能有效保证焊缝成型的一致性，降低焊接变形量。和传统的外部压紧工装相比，这套内撑式焊接夹具的装夹效率可提升40%以上，焊接后的轮毂端面跳动量可控制在0.2mm以内，不需要后续额外的校形工序，同时因为定位基准统一，同批次产品的焊接质量一致性大幅提升，能有效降低后续动平衡工序的校正配重块用量，适配轮毂量产线的连续生产节拍。
