三叶片水平轴风力涡轮发电整机结构

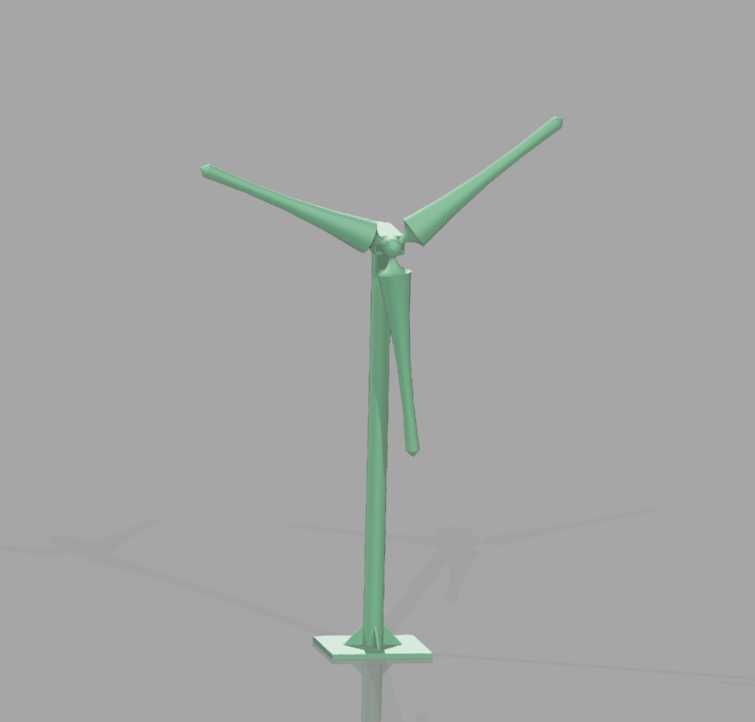

　　这套三叶片水平轴风力涡轮结构面向小型风能利用与教学演示场景，整机由塔架、底座、机舱、轮毂和三支长叶片组成，外观采用一体化简化表达，适合在方案评审、结构认知、装配关系梳理和清洁能源装备展示中使用。模型没有堆砌复杂内部传动细节，而是把风轮扫掠面、塔筒支撑高度、机舱偏航位置和基础固定边界清晰呈现出来，便于设计者快速判断设备在开阔场地、厂区屋顶、实验平台或科普展陈中的布置关系。

　　从实际用途看，风力涡轮的核心任务是把来流风的动能转化为旋转机械能，再通过机舱内的发电单元输出电能。三叶片方案在运行平稳性、启动转矩和视觉平衡性之间取得折中，相比单叶或双叶结构，风轮转动时质量分布更均匀，气动载荷波动较小，对塔筒顶部的交变冲击也更缓和。叶片沿径向逐渐变窄并带有扭转趋势，根部较宽以承担弯矩，叶尖较细以降低线速度带来的噪声和阻力，这种形态符合小型风轮在低风速环境下追求启动性能与捕风效率的设计思路。

　　建模时需要重点控制叶片与轮毂的连接角度。三支叶片围绕轮毂按近似120度均布，安装角不能随意设置，否则会造成风轮受力不对称，运行中出现明显振动。叶片轴线相对旋转平面保持合理桨距，使迎风面获得稳定升力；若用于可变速小型机组，还可在后续细化中加入变桨或叶尖制动结构。当前模型把叶片、轮毂和机舱外形做成连续装配关系，能够直观检查叶根干涉、叶片旋转包络以及机舱与塔筒顶部的衔接位置。

　　塔筒采用细长直立支撑形式，底部通过方形底板落地。工程布置中，塔筒高度并非单纯追求数值，而是要结合地面粗糙度、周边遮挡物和目标风速层确定；塔筒越短，叶片越容易受到建筑物、树木或地形扰动影响，进风湍流增大，发电效率和轴承寿命都会受到影响。底板作为安装边界，需要预留地脚螺栓或锚固区域，模型中的方形基座可用于校核基础占地、检修空间和运输吊装时的支撑面。若落地安装，基础还要承受风轮推力、塔筒倾覆弯矩以及周期性振动，不能只按静立杆件处理。

　　外形尺寸方面，风轮直径决定扫风面积，也直接影响捕风能力；在相同风速下，扫风面积越大，可捕获的风能越多，但叶片质量、塔筒载荷和基础成本同步上升。设计初期应先确定额定风速、目标功率和安装场地，再反推风轮直径与塔架高度。三维布局时要把叶片旋转包络单独表达，叶尖最低点与地面或平台之间应保留安全距离，避免人员触碰、异物卷入，也要防止强风下叶片挠度增大后靠近塔筒。叶片与塔筒之间的前向偏移量同样重要，合理偏移可以避免气动变形后叶尖扫塔。

　　机舱位于塔筒顶端，承担容纳发电机、主轴、制动与偏航部件的作用。虽然该模型以外观结构为主，但外形比例仍应服务于内部布置：机舱需要留出主轴中心线、发电机安装空间和维护通道，尾部形态可配合风舵或偏航驱动思路。对小型被动对风机组而言，机舱尾部常通过风舵使风轮自动迎风；对大型或自动化机组，则依靠偏航轴承和驱动机构根据风向调整方位。当前结构把机舱与风轮轴线保持水平，体现了水平轴风机迎风旋转的基本特征。

　　在场景应用上，这类模型既可用于风光互补供电、偏远地区微电网、园区低碳示范，也可作为机械课程中气动设备、轴系支撑和装配设计的案例。结构评审时，应分别从风轮系统、支撑系统和基础系统三个层次检查：风轮关注叶片均布、桨距和旋转包络；支撑系统关注塔筒稳定性、顶部连接和维护爬梯空间；基础系统关注底板尺寸、锚固点和倾覆载荷传递。若后续进入详细设计，还需要补充主轴、轴承座、联轴器、发电机、偏航环、制动盘和防护罩等零件，并根据材料工艺区分叶片复合材料、塔筒焊接钢管或型材、底座钢结构以及紧固件连接。

　　整体来看，该模型把风力涡轮最具识别度的捕风叶片、高耸塔筒和顶部机舱集中表现出来，结构语言简洁，装配层级明确。对于三维建模人员，它适合作为清洁能源装备外观方案、风场布置校核和机构展示的基础原型；对于设备选型人员，则可通过风轮尺度、塔架高度和底座边界，快速判断其与安装场地、维护条件及发电需求之间的匹配程度。
