交叉滚轮式长行程直线导轨副

项目分类:通用机械零部件 发布时间:2023-09-05 ID:709580
  • 交叉滚轮式长行程直线导轨副
  • 交叉滚轮式长行程直线导轨副

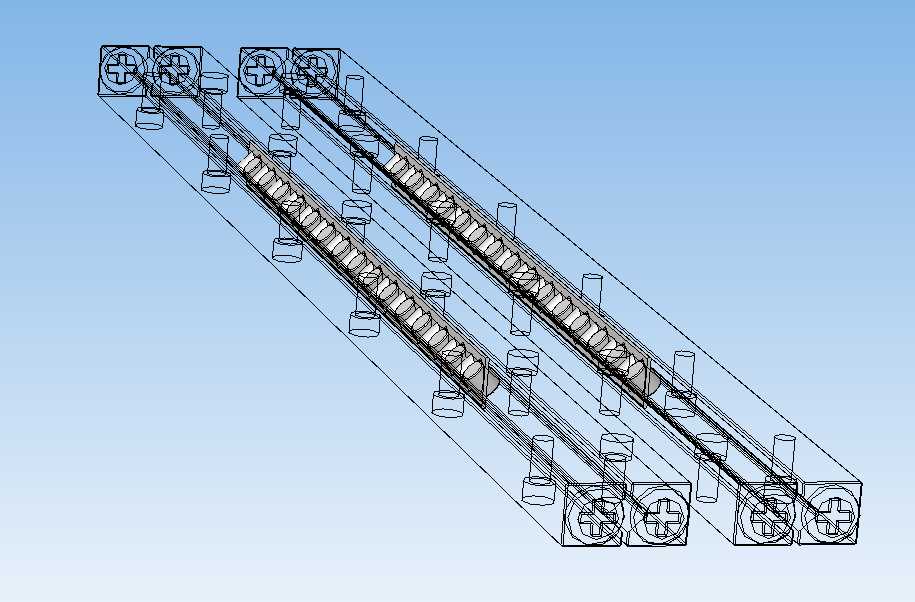

  这套直线运动副采用交叉滚轮承载结构,区别于常见滚珠直线导轨的点接触形式,滚轮与导轨滚道之间以线接触方式传递载荷,在同等截面尺寸下能够承受更大的径向力与倾覆力矩,运行刚性更突出,适合中长行程、重载往复的自动化工位。两根平行导轨成对布置,每根导轨上配置四个滚轮滑块,滑块分置导轨两端,中间留出完整的有效行程区间,这种布局在龙门移栽、桁架机械手、长距离送料机构中十分常见——运动部件跨接在两组滑块之上,沿导轨方向做直线往复,滚轮在滚道内循环滚动,将滑动摩擦转化为滚动摩擦,驱动阻力小、定位重复性好。

  从结构细节看,滚轮采用偏心轴安装形式,这是交叉滚轮导轨在装配阶段的关键调节点。通过转动偏心销轴,可以微调滚轮与导轨滚道之间的预压量:预压过松会出现间隙,运动时产生冲击和异响,反向定位精度下降;预压过紧则摩擦阻力骤增,滚轮温升加快,长期运行磨损加剧。工程现场通常以手推动载板无明显卡顿、沿全程推拉阻力均匀、侧向扳动无旷量作为调整合格的判据。导轨本体为精加工型材,滚道面经淬硬处理以保证耐磨寿命,安装基面预留了成排的固定孔位,孔距沿长度方向规律分布,装配时可直接通过螺栓将导轨锁紧在设备机架的加工基准面上。

  外形与安装边界方面,该导轨副公称滚道规格对应9mm级滚轮,单根有效行程达到600mm,属于偏长行程的轻型至中型导向单元。布置两根导轨时,平行度是安装的核心控制项:两导轨滚道中心连线需与运动方向严格平行,否则滑块在行程末端会出现别劲、滚轮偏磨。建议以其中一根导轨为找正基准,用百分表沿全程打表校正后再紧固第二根,平行度误差控制在每米0.02mm以内较为稳妥。导轨两端的滑块安装面即为负载连接界面,跨接载板的螺孔位置需与滑块孔位对应,载板自身应具备足够刚度,避免受压变形导致四个滚轮受力不均。行程两端应另行布置机械限位或缓冲挡块,因为导轨本身不承担越程保护,滑块冲出滚道会造成滚轮脱落。

  在实际应用场景中,这类导轨多见于机床上下料桁架、包装线推送机构、检测设备的水平移栽轴以及仓储分拣的往复小车。相比滚珠导轨,交叉滚轮导轨对安装基面的粉尘、切屑容忍度略高,维护时定期补充润滑脂、清理滚道即可;但其对侧向冲击较敏感,选型时需核算工况下的静载、动载及力矩,将单个滚轮承受的当量载荷控制在额定值的合理裕度内。建模时需重点还原滚轮与滚道的配合关系、偏心调节结构以及安装孔的位置尺寸,这些特征直接决定了后续出工程图和虚拟装配时干涉检查的准确性,尤其是滑块在行程极限位置与导轨端部、周边管线的空间避让,应在三维环境中逐位验证。
