重型牵引货运卡车车头底盘结构三维建模

　　本次呈现的重型牵引卡车三维结构，核心面向干线公路货运场景的载运装备开发需求，区别于普通乘用车辆，这类牵引车头需要承担半挂货厢的拖挂牵引、动力输出、驾驶承载等核心功能，建模过程中完整还原了实车的结构布局逻辑。从实际使用场景来看，这类车型主要承担中长途大宗货物、集装箱、标准化托盘货物的干线运输任务，常运行于高速公路、国省道干线以及物流园区内部道路，需要兼顾高速行驶的气动稳定性、重载工况下的结构强度，以及长时长驾驶的人机工程合理性。

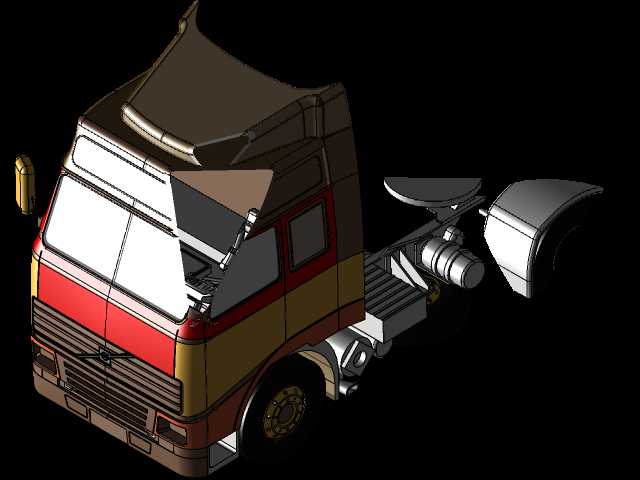

　　建模时首先梳理了整车的功能分区：前部为驾驶室总成，采用高顶平头驾驶室布局，这类布局在国内干线牵引车型中应用广泛，相比长头车型能够在同等整车长度下获得更长的货厢挂载空间，提升单次运输的装载容积。驾驶室的外形做了气动优化处理，顶部设置了流线型导流罩结构，能够在高速行驶时引导气流平顺流过驾驶室顶部，降低与后方挂车间的气流紊流，减少整车行驶风阻，实际工程中这一结构能够帮助降低3%-8%的高速行驶油耗，对于常年长距离运营的车辆来说具备明确的经济价值。驾驶室侧面还原了车门、侧窗、外摆式后视镜支架的结构，后视镜采用多镜片组合布局，能够覆盖车头两侧、前轮区域、挂车侧面以及车尾下方的视野盲区，满足GB7258中关于商用车视野的强制要求。

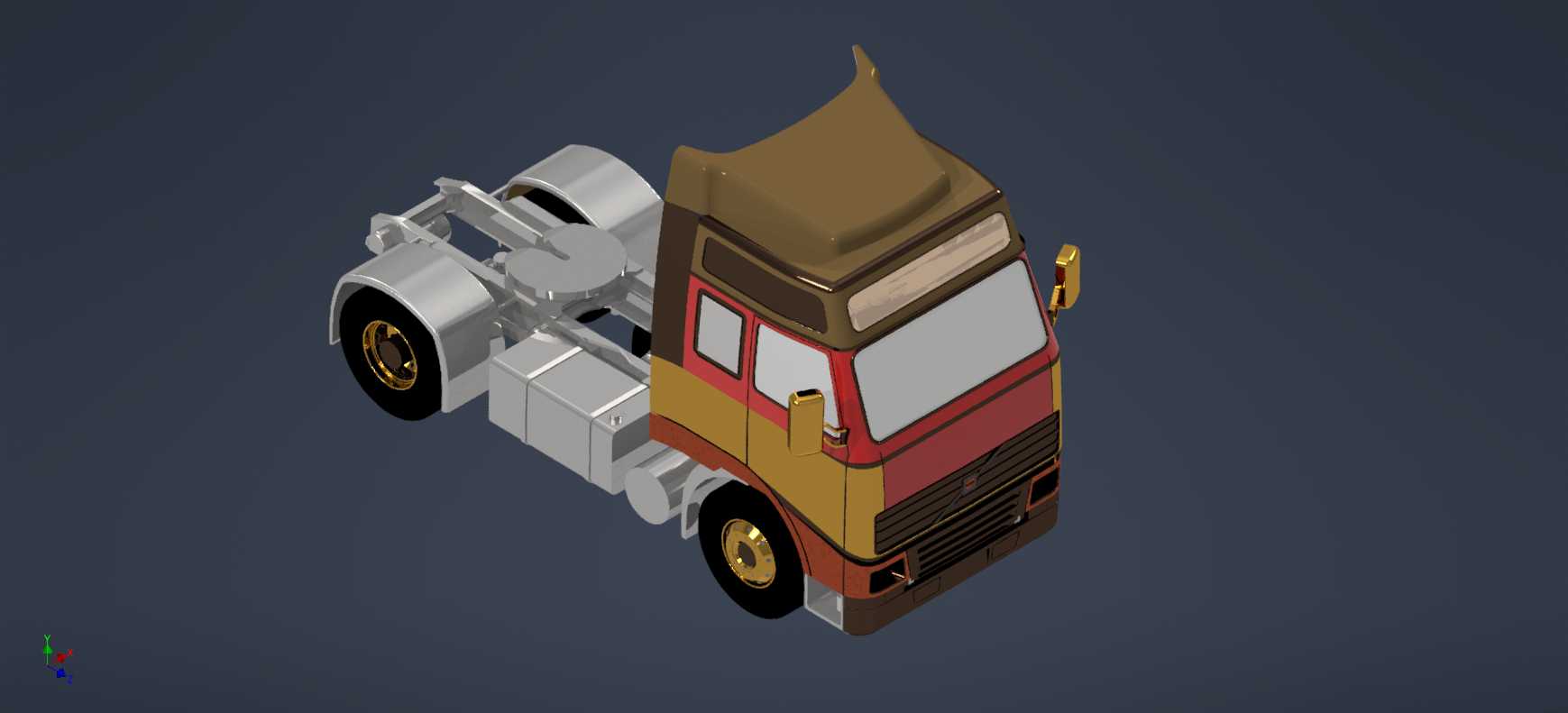

　　底盘部分的建模严格遵循实车的布置逻辑，车架采用纵梁式梯形结构，两根冲压成型的槽型纵梁贯穿前后，通过横梁连接形成刚性承载框架，这是重型商用车通用的承载结构形式，能够承受重载牵引时的纵向牵引力、垂直载荷以及转弯时的扭转力矩。动力总成布置在驾驶室下方区域，包含发动机、离合器、变速器的安装位，建模时预留了动力总成的安装边界，后续可根据不同马力段的动力配置替换对应模型。前桥为转向驱动桥？不，这类重型牵引车前桥为转向桥，搭配钢板弹簧悬架结构，后桥采用驱动桥配置，图中呈现的是单驱动桥的基础版本，实际可拓展为双驱动桥配置以适应更恶劣的重载爬坡工况，车轮采用重载商用车常用的螺栓连接轮辋结构，搭配大尺寸载重轮胎，轮辋的安装孔位、螺栓分布圆尺寸都参考了通用重型车的标准参数，保证与现有商用配件的匹配性。

　　底盘两侧预留了燃油箱、尿素箱、蓄电池、储气筒等附属部件的安装空间，建模时保留了这些部件的安装支架位置，能够满足不同排放阶段车型的配置拓展需求。驾驶室与车架之间采用悬置结构连接，通过橡胶减震垫过滤行驶过程中来自底盘的振动，提升驾驶室内的乘坐舒适性，这部分结构在建模时做了简化但保留了安装接口，方便后续做减震性能的仿真分析时替换为带参数的柔性连接模型。

　　从安装边界尺寸来看，建模时参考了主流6X4、4X2牵引车头的通用尺寸参数，驾驶室宽度符合国内重卡2.5米以内的宽度限值，整车高度包含顶部导流罩控制在4米以内，满足道路限高要求，牵引销的安装位置、后回转半径都参考了半挂车挂载的通用标准，保证与标准半挂挂车的匹配性，不会出现挂载后转弯干涉的问题。前部保险杠区域预留了大灯、进气格栅、拖车钩的安装位，进气格栅的开口尺寸参考了大马力发动机的散热需求，保证足够的进风面积满足散热器、中冷器的散热流量要求。

　　在结构设计思路上，这个模型优先保证了各系统的装配关系正确性，没有做过多的外观细节修饰，核心是为结构设计人员提供整车布置的基准参考：做专用车改装时，可以在这个底盘基础上加装上装结构，验证改装后的整车布局合理性；做零部件开发时，可以直接提取对应部件的安装接口尺寸，减少前期测绘的工作量；做教学演示时，能够直观展示重型牵引车头的整体结构布局，帮助初学者理解商用车与乘用车的结构差异。需要注意的是，模型中部分管线、线束、内饰细节做了简化处理，实际工程应用中需要根据具体的设计需求补充对应的细节结构，比如制动管路的走向、电气线束的布置、驾驶室内饰的人机工程结构等，当前模型的精度完全能够满足总体布置方案验证、装配干涉检查、展示动画制作等场景的使用需求。
