越南航空民航客运客机外观结构

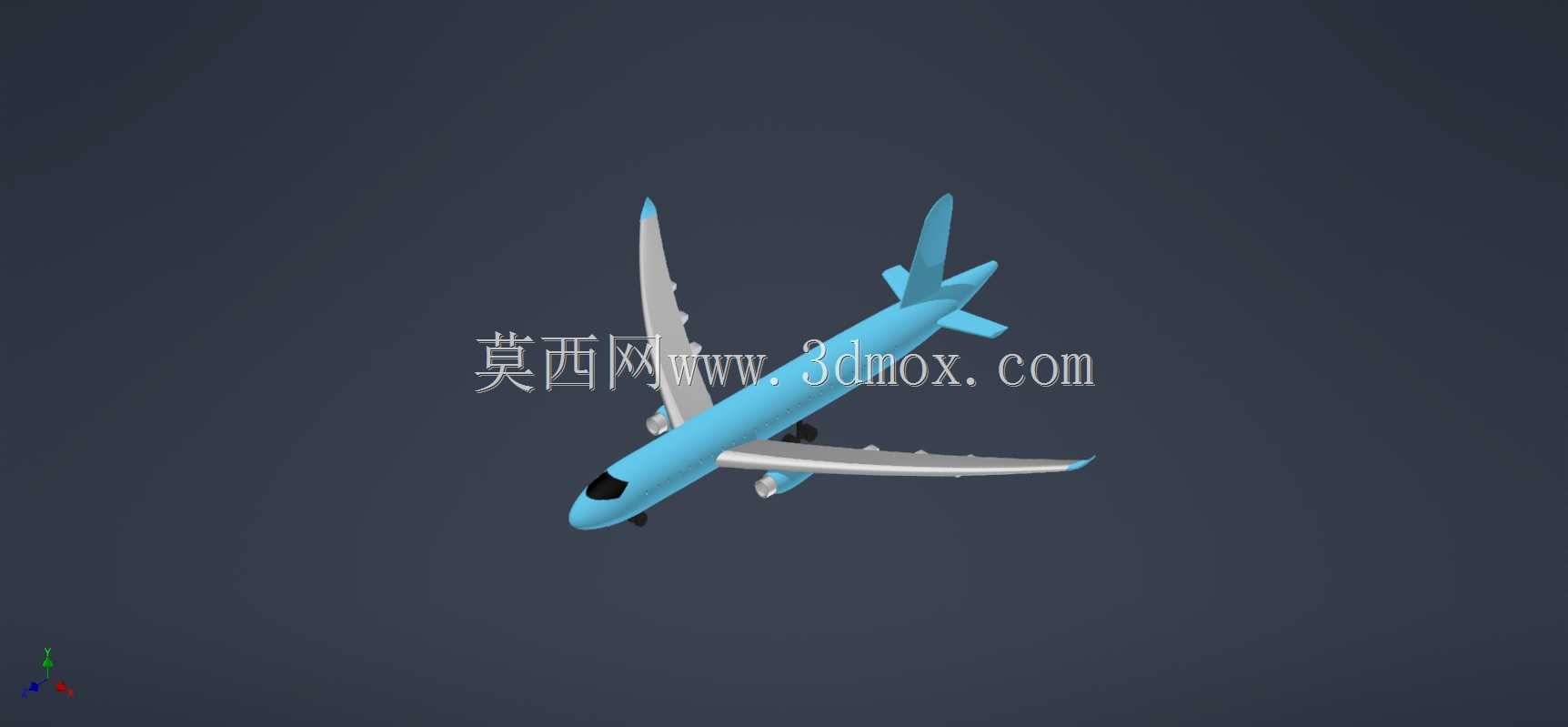

　　该三维模型还原了窄体民用客运飞机的整机外观与主要气动部件，可用于航空科普展示、机场场景搭建、地面保障流程推演以及教学类三维场景制作。整机采用下单翼布局，机翼从机身下部两侧向外伸展，翼下吊挂两台涡轮风扇发动机，这种布置在现役单通道干线客机中十分常见，能够在保证发动机离地间隙的同时，减轻机翼结构受力，并便于机务人员在停机坪开展航线检查与维护作业。机身采用细长圆截面增压筒体造型，机头段设置多块风挡组成的驾驶舱观察区，机头下部轮廓平滑过渡，既维持气动外形，也为雷达舱等内部设备预留空间。客舱段沿机身轴向连续延伸，舷窗可按展示需求细化为等距排列的小型窗体，尾段逐步收窄并连接垂直尾翼与水平尾翼，形成完整的纵向与航向稳定面。垂直尾翼高大后掠，

　　用于在飞行中维持方向稳定；水平尾翼布置于机身尾部两侧，配合机翼完成俯仰姿态控制。机翼部分保留了明显的后掠特征，翼尖带有上翘结构，可在视觉上体现降低翼尖涡流影响的设计思路。机翼后缘可布置襟翼、副翼等活动面区域，前缘则保持连续光滑曲面；在进行动画或机构演示时，可依据这些分区建立舵面旋转关系，用于说明起飞、着陆与巡航阶段的气动调节方式。发动机短舱通过吊挂结构与机翼下方连接，短舱进气口、风扇段与尾喷口轮廓均有体现，能够支撑航空动力装置外观讲解。前三点式起落架在模型中以简化形式呈现，前起落架位于机头下方，主起落架靠近机翼根部与机身交接区域。该布局能够在地面滑行、转弯和停机时提供稳定支撑，主起落架承受主要着陆冲击，前起落架则兼顾转向与姿态平衡。

　　若模型用于机场地景协同设计，需要重点核对起落架机轮接地点、机身离地高度、发动机短舱最低点以及翼尖水平边界，避免在廊桥对接、行李车通行、牵引车调度或维修平台靠近时出现空间干涉。从外形尺度关系看，机身长度与翼展应保持窄体客机的典型比例，垂尾高度决定整机在机库门口、停机位标识和尾流安全区分析中的竖向边界；机翼前后缘位置则影响地面设备从机翼下方通过的路径。建模时可将机身、机翼、尾翼、发动机、起落架等拆分为独立子装配，便于后续更换航司涂装、调整舵面状态或细化客舱、货舱区域。曲面构建应优先保证机身蒙皮连续性，翼身融合处、发动机吊挂连接处和尾翼根部过渡需要光顺，避免在渲染或3D打印时出现折面。对于结构设计从业者，

　　该模型可作为民用飞机总体布置认知案例，理解气动外形、承力布局、地面保障空间与维护可达性之间的约束关系；对于场景制作人员，它能够直接服务于航站楼机位、跑道滑行、航空物流仿真等三维环境，为车辆路径、设备站位和运行流程提供直观的空间参照。
