车间产线用水平滚筒输送装置结构

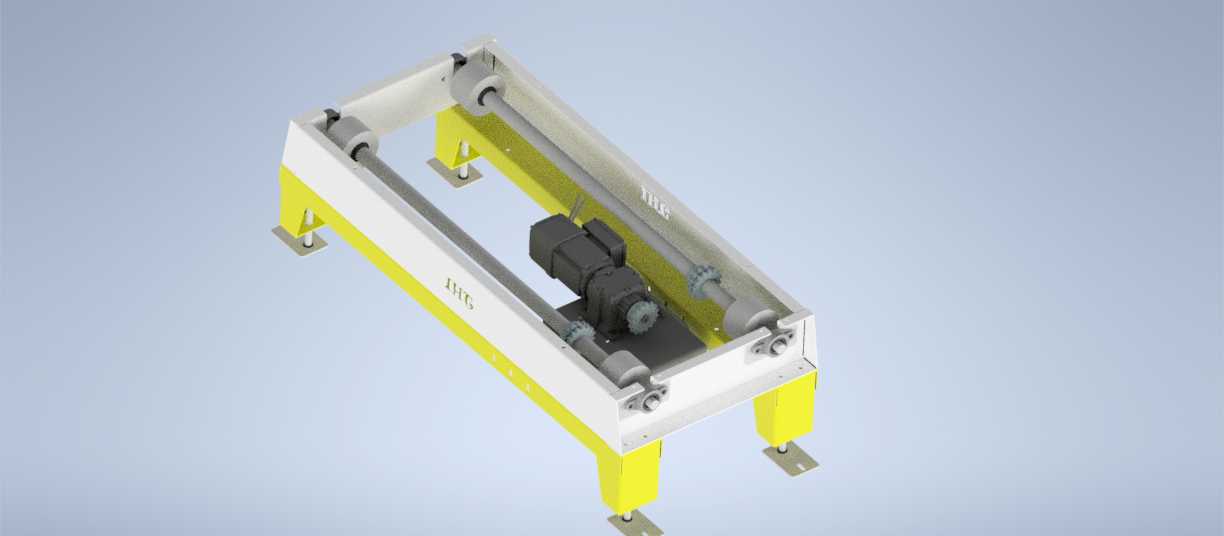

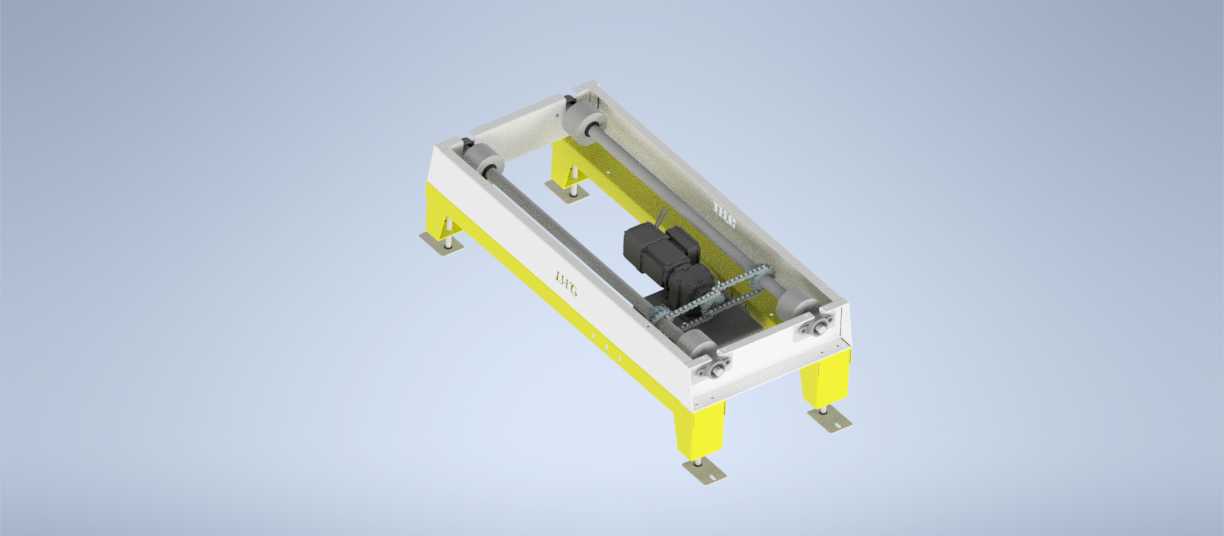

　　这套水平输送结构的设计初衷，是解决离散制造车间内工序间工件的短距离平稳转运需求，常见于机加工产线的工序衔接、装配线的工件传递、仓储分拣环节的物料平移场景，尤其适配CA6140类普通机床加工后的工件周转，可承接从机床下料位到下一道钻孔、检验工位的工件输送，避免人工搬运重型工件带来的磕碰与安全隐患。从结构设计逻辑来看，整体采用框架式焊接机架作为承载主体，机架主体选用矩形钢管拼焊成型，焊接后做去应力处理再加工安装面，保证长期承载下的形位公差稳定，避免运行过程中出现机架变形导致的滚筒卡滞问题。支腿部分采用可调节高度的黄漆涂装支撑结构，底部配置带地脚安装孔的脚座，既可以通过螺栓直接固定在车间水泥地面，

　　也能通过支腿中段的调节螺杆调整整体机架的水平度，适配地面存在一定高度差的老旧车间安装场景，支腿与主框架之间采用螺栓连接加定位销的组合固定方式，既方便运输过程中的拆分，也能保证现场组装后的整体刚性。滚筒组件采用两端带轴承座的安装形式，轴承座嵌入机架侧梁的预加工安装槽内，装配时可通过调整轴承座的固定位置保证多根滚筒的上母线处于同一水平面，避免输送过程中工件出现跑偏、卡顿问题，滚筒表面可根据输送工件的材质选择包胶或者镀锌处理，若输送表面粗糙度要求高的机加工件，可选用包胶滚筒避免工件表面划伤，若输送毛坯件、重型金属工件则选用镀锌钢滚筒提升耐磨性能。驱动部分内置在机架中部的空腔内，采用电机搭配链传动的结构驱动主动滚筒转动，

　　传动链条外侧设置可拆卸的防护罩，既避免车间内的切屑、灰尘进入传动部位加剧磨损，也能防止操作人员衣物卷入传动部件引发安全事故，驱动组件的安装位置预留了足够的维护空间，日常检修时无需拆解整个机架即可完成电机更换、链条张紧调整等操作。从安装边界来看，整体设备的宽度方向尺寸控制在常规产线的通行适配范围内，长度可根据实际产线的工位间距进行模块化拼接，单段标准节的长度适配常规车间的柱距，多段拼接时可通过端部的连接法兰实现快速对接，设备的进料端和出料端可根据对接设备的接口形式调整过渡板的角度，既可以对接机床的下料斜槽，也可以对接后续的提升机、转角输送机构，形成完整的物料输送链路。在功能特性上，这套水平输送结构可承载单重几十公斤到上百公斤的工件，

　　运行速度可通过驱动端的调速装置进行调整，适配不同生产节拍的产线需求，机架侧梁上预留了传感器安装孔位，可根据实际需求加装光电传感器实现工件到位检测、积放控制等功能，无需后期额外钻孔加工，降低现场改造的工作量。设计过程中充分考虑了车间的实际使用环境，所有外露的金属结构件都做了防锈涂装处理，黄色的支腿部分采用安全警示色涂装，符合车间设备的安全色规范，传动部位的防护罩采用网格结构，既保证防护强度，也能方便日常巡检时观察链条的张紧与润滑状态，避免频繁拆罩检查的繁琐。针对机加工车间常见的切屑掉落问题，机架底部预留了切屑收集槽的安装位置，可配套加装抽屉式集屑盒，定期清理输送过程中掉落的金属切屑，避免切屑卡入滚筒与机架的间隙内造成滚筒磨损，延长设备的整体使用寿命。
