外径200mm柔性爪形传动联接件

　　在常规机床主轴进给、中小型输送线辊筒驱动、轻工包装设备主传动这类对同轴度误差容忍度有一定要求的传动场景中，爪形柔性联轴器是应用频次极高的轴系联接部件，这类部件不需要像刚性联轴器那样要求两轴端具备极高的安装对中精度，就能稳定传递额定扭矩，同时还能吸收传动过程中产生的小幅振动，避免轴系额外的附加载荷损伤轴承或驱动端部件。

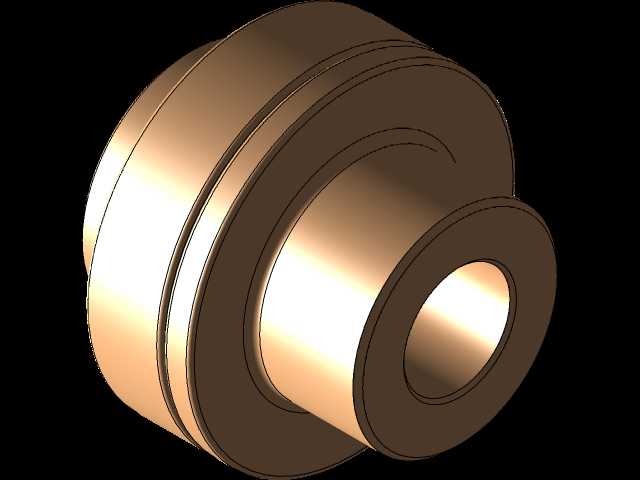

　　本次呈现的这款爪形柔性联接件，整体外径控制在200mm，属于中等规格的传动联接件，适配的轴径范围覆盖常规CA6140车床进给箱输出端、中小型减速机输出轴这类常见的轴系尺寸，安装边界上，两个半联轴节的轴向总装长度预留了足够的弹性块压缩余量，现场安装时不需要刻意拉开过大的轴端间隙，只要保证弹性块处于自然压缩状态即可完成装配，不需要额外制作专用安装工装，普通机修人员借助常规扳手就能完成装拆作业。

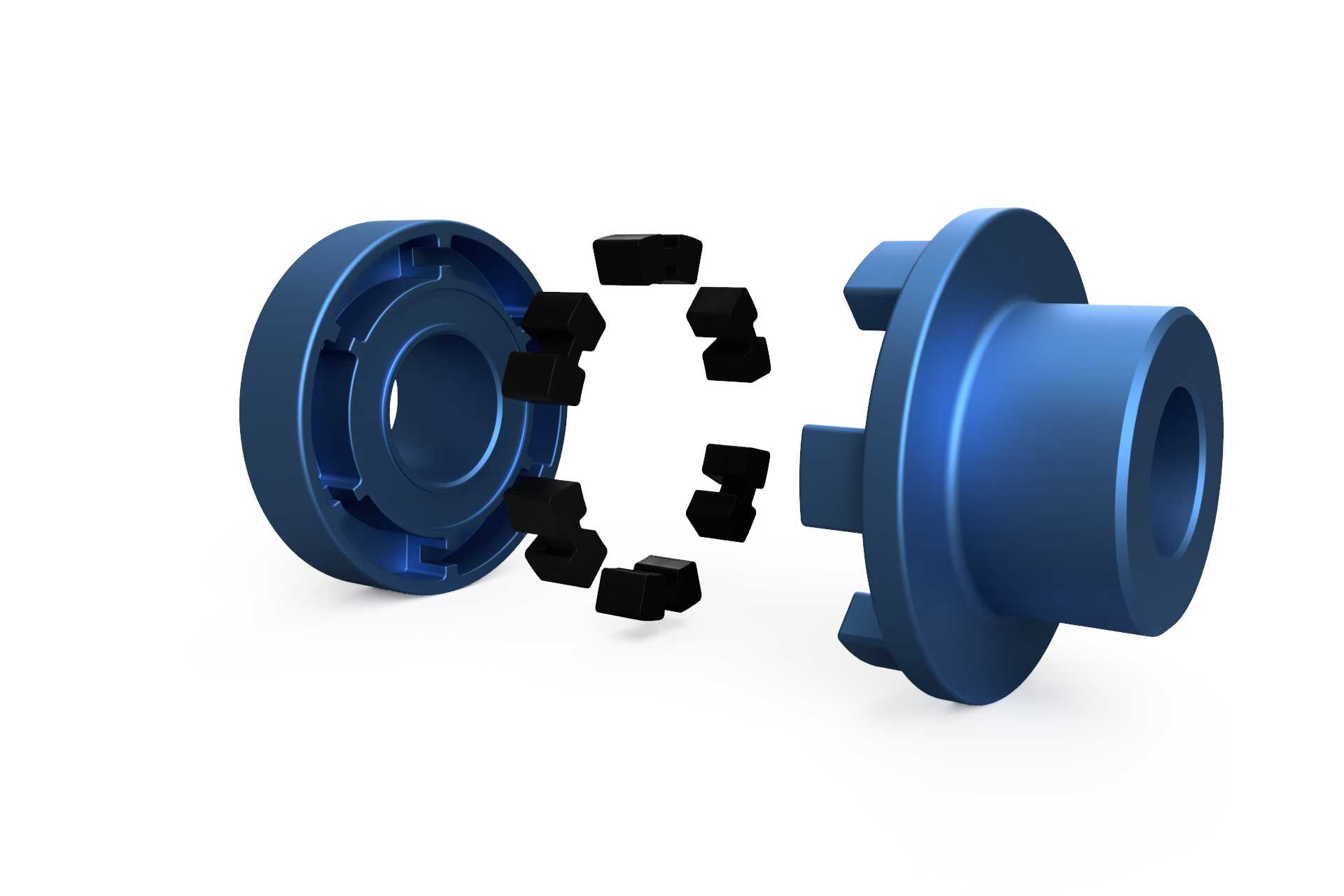

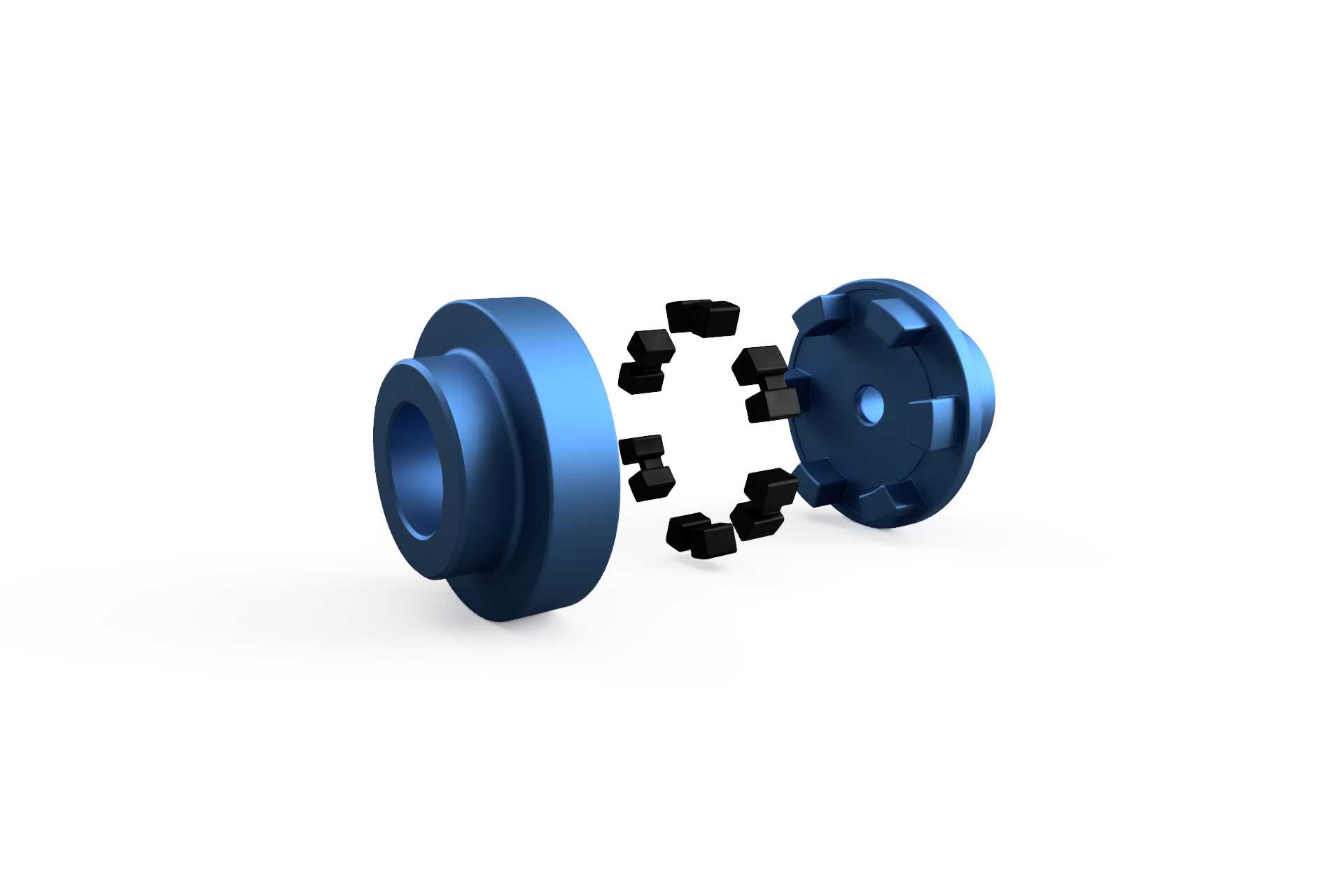

　　从结构设计逻辑来看，这款联轴器采用对称分布的凸爪结构，两个半联轴节的凸爪数量保持一致，中间夹装的弹性缓冲块为分体式块状结构，和整体式梅花弹性体相比，分体式的缓冲块在某一块出现磨损老化时，可以单独更换对应位置的缓冲块，不需要将整个半联轴节从轴端完全拆卸下来，大幅降低了后期维护的时间成本。半联轴节的凸爪根部做了圆弧过渡处理，避免长期传递扭矩时根部出现应力集中导致的断裂问题，凸爪的工作面和弹性块的接触面做了贴合度优化，传动过程中不会出现局部点接触导致的弹性块异常磨损，能有效延长易损件的更换周期。

　　实际应用场景中，这类爪形柔性联轴器可以补偿两轴之间的径向偏移、角度偏移以及轴向窜动，在机床加工场景下，主轴箱和进给丝杠之间的轴系因为装配累积误差，或是设备长期运行后基础沉降带来的轴系错位，这类联轴器都能在允许的偏移范围内稳定工作，不会像凸缘刚性联轴器那样，一旦出现小幅对中偏差就会产生明显的传动异响，甚至造成轴端弯曲、轴承过早失效的问题。在输送线驱动场景下，辊筒轴和减速电机输出轴之间的联接采用这类结构，还能吸收输送物料时产生的冲击载荷，避免启动瞬间的硬冲击直接作用在减速电机的输出轴上，降低减速机内部齿轮受冲击断齿的风险。

　　建模过程中，半联轴节的轴孔部分按照常规平键联接的标准尺寸做了适配，键槽的位置和凸爪的位置做了角度对应，方便现场安装时对齐键槽快速装配，轴孔端部做了倒角引导，安装时不需要反复修磨轴端就能顺利将半联轴节推入轴端的安装位置。半联轴节的法兰端面上预留了标准的紧定螺钉孔，装配到位后拧紧紧定螺钉就能实现轴向固定，不需要额外加工轴端挡圈的安装位置，适配大部分没有轴端固定结构的现有设备改造场景。

　　从传动特性来看，这款200mm外径的爪形联轴器，传递扭矩的能力可以覆盖大部分中小型传动系统的需求，弹性块采用耐磨耐油的橡胶材质，在车间常规的矿物油润滑环境下不会出现快速溶胀老化的问题，正常工况下的使用寿命可以达到连续运转8000小时以上，不需要频繁停机检查更换。和膜片联轴器、鼓形齿联轴器相比，爪形柔性联轴器的采购成本更低，装拆维护更简便，对于没有高精度同步传动要求的通用传动场景，是性价比极高的联接方案。

　　在设备选型阶段，选用这类联轴器时只需要确认两端轴径、额定传递扭矩、最高工作转速三个核心参数，就能匹配到对应的规格，不需要做复杂的动力学校核，对于非专业传动设计的工程人员来说，选型门槛极低，这也是这类联轴器在通用机械领域被广泛应用的核心原因。建模时所有的装配间隙都按照实际工程公差做了预留，弹性块和凸爪之间预留了合理的压缩间隙，不会出现装配干涉的问题，导入到各类三维装配环境中可以直接用于整机的装配干涉检查，也可以直接导出工程图用于生产加工。
