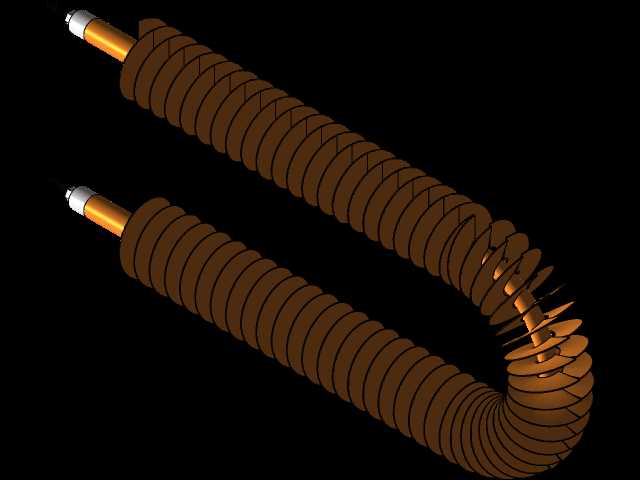

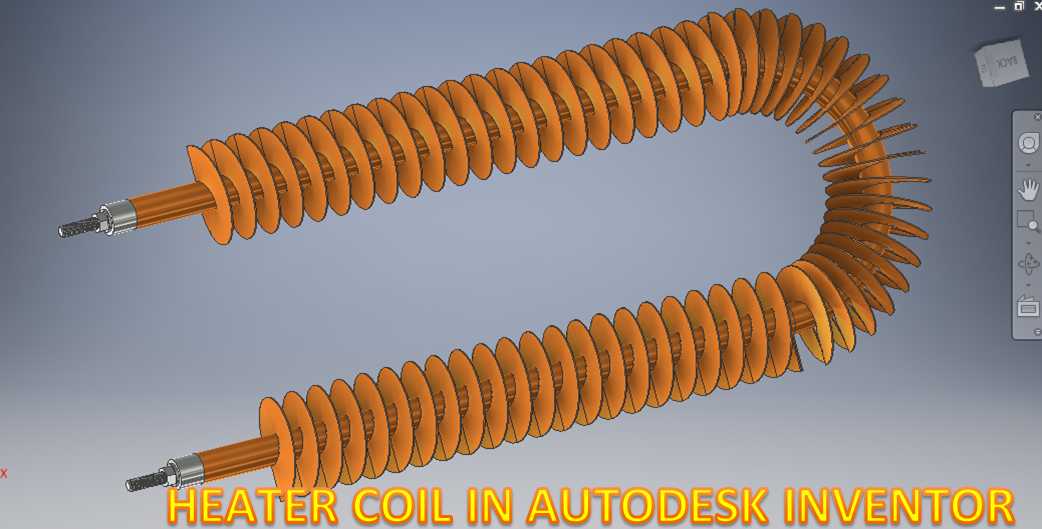

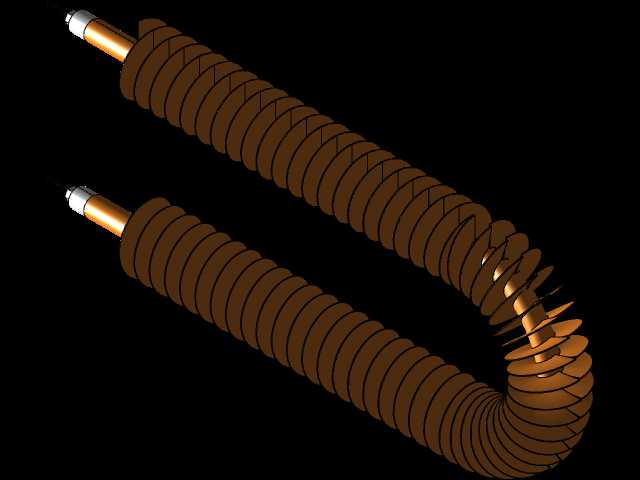

浸入式电加热盘管结构三维设计

　　这类带连续散热翅片的弯制加热盘管，多应用在小型储水式电热水器、工业恒温槽、小型风道加热单元的热交换环节，核心作用是将电能通过电阻发热转化为热能，再通过翅片增大与被加热介质的接触面积，提升整体换热效率，避免热量集中在电阻丝本体导致局部过热烧损。从结构设计逻辑来看，盘管主体采用空心金属管作为载体，内部穿设螺旋电阻发热芯，芯体与管壁之间填充致密氧化镁粉实现绝缘与导热，外部连续冲压的螺旋翅片采用过盈套装工艺固定在基管外壁，翅片间距根据被加热介质的特性做差异化设定——如果是加热液体介质，翅片间距控制在4-6mm，避免液体中杂质卡滞在翅片间隙影响换热；如果是加热空气介质，翅片间距可缩小至2-3mm，最大化拓展散热面积。

　　整体盘管的弯制成型需要提前计算弯曲半径，本次设计的盘管采用单U型大弯结构，弯曲段的曲率半径控制在基管直径的6倍以上，避免弯制过程中基管出现扁瘪、内部氧化镁粉填充层出现断层，导致绝缘性能下降或者局部导热不畅。两端的引出端采用冷端缩径结构，冷端长度根据安装端的隔热层厚度设定，保证引出接线端的温度低于安全阈值，避免接线端子过热氧化接触不良。安装边界上，盘管两端的固定段预留了标准外螺纹结构，可直接穿过设备腔体的安装孔，搭配耐高温硅胶密封圈与锁紧螺母实现密封固定，不需要额外设计定制安装支架，适配多数小型加热腔体的通用安装尺寸。

　　建模过程中需要重点控制几个结构公差：一是翅片与基管的贴合度，过盈量控制在0.1-0.15mm，既保证套装工艺可实现，又能避免翅片与基管之间出现空气间隙增大热阻；二是弯制段的圆度公差，弯制后基管的截面椭圆度不超过8%，防止内部发热芯与管壁的间距出现大幅偏差；三是两端安装螺纹的同轴度公差，控制在0.2mm以内，保证安装时两端可顺利穿入安装孔，不会出现别卡问题。从实际使用场景的适配性来看，这种结构的加热盘管相比光管加热结构，相同功率下的体积可缩小40%左右，热响应速度提升30%，同时翅片结构可以引导介质流动形成局部湍流，减少换热面的结垢附着速度，延长加热元件的维护周期。需要注意的是，弯制段的翅片在成型后需要做整形处理，避免弯制过程中翅片倒伏挤压，堵塞介质流通通道，建模时需要单独对弯曲区域的翅片做角度补偿，保证弯制完成后所有翅片保持均匀的间距，没有出现局部堆叠或者间隙过大的问题。另外，盘管的整体展开长度需要根据目标功率做匹配计算，基管的表面负荷控制在合理区间，液体加热工况下基管表面负荷不超过8W/cm²，空气干烧工况下不超过1.5W/cm²，避免负荷过高导致管材过早氧化失效。
