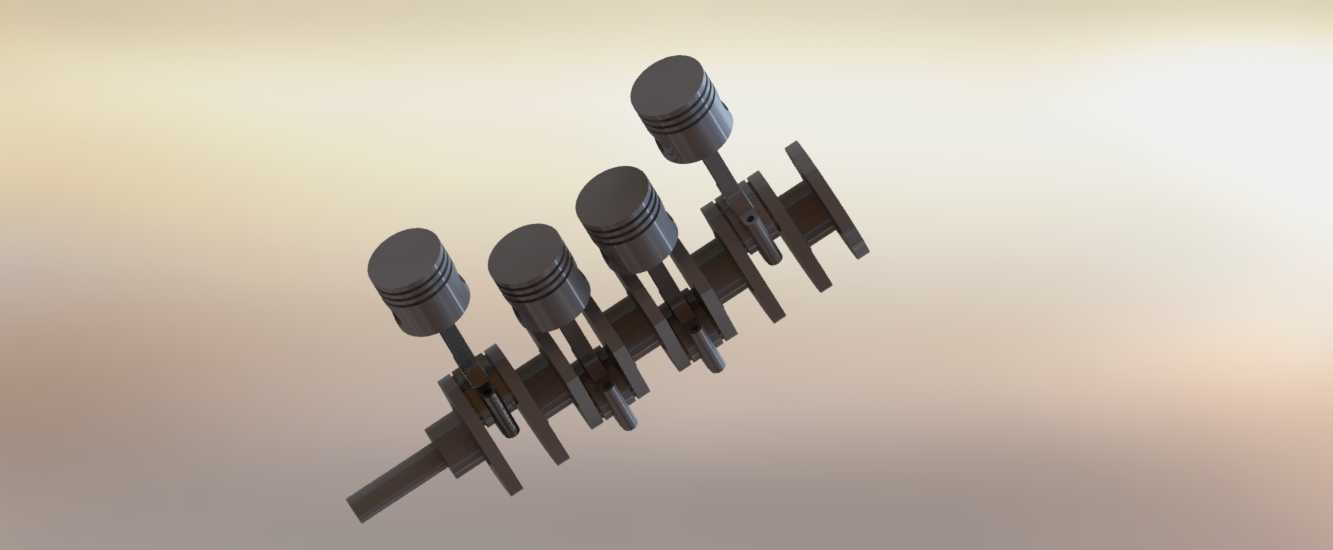

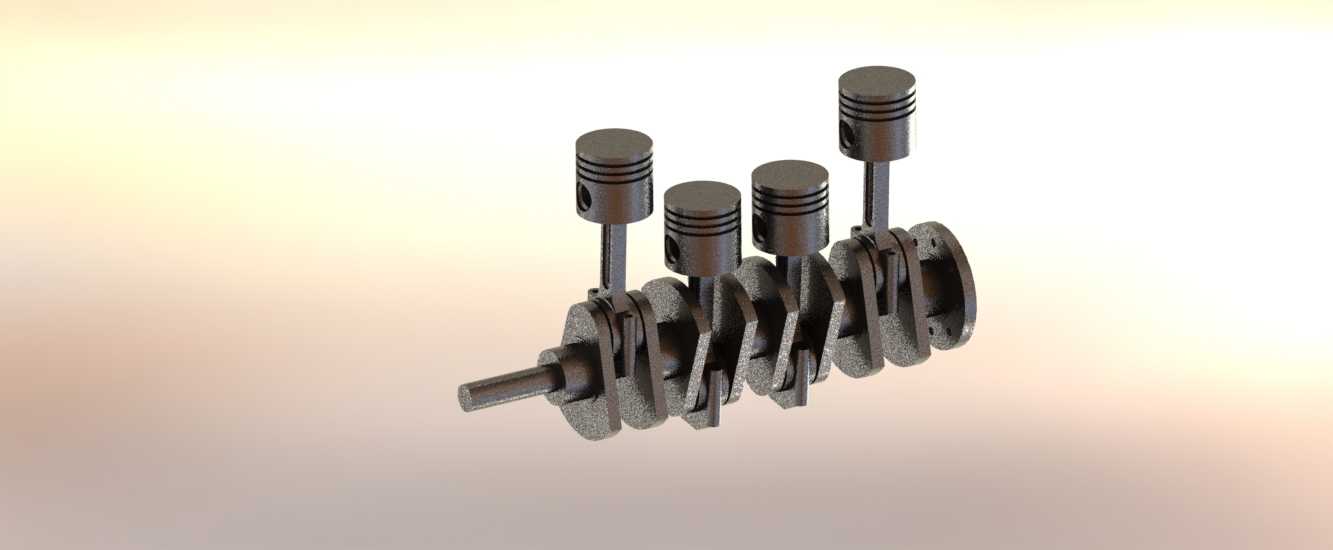

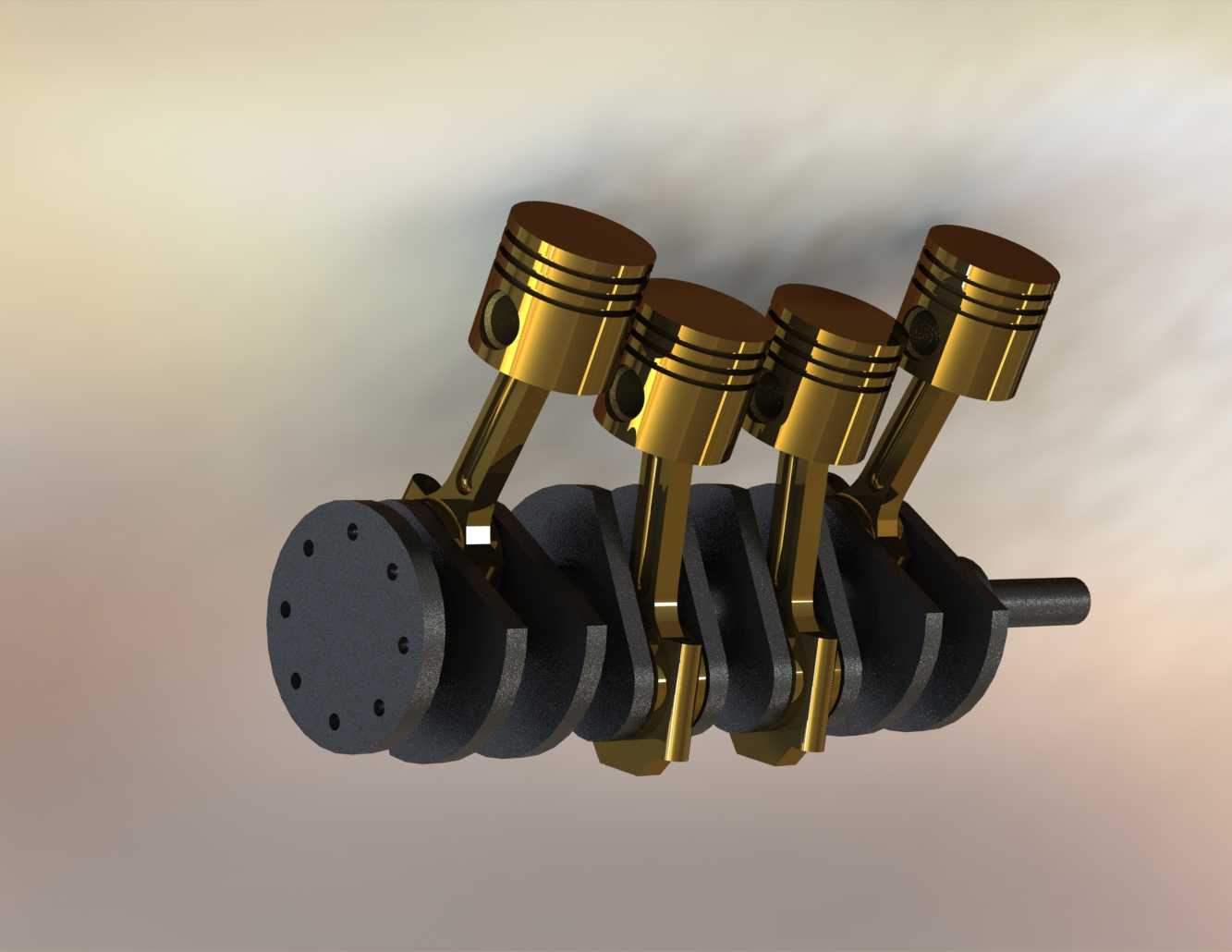

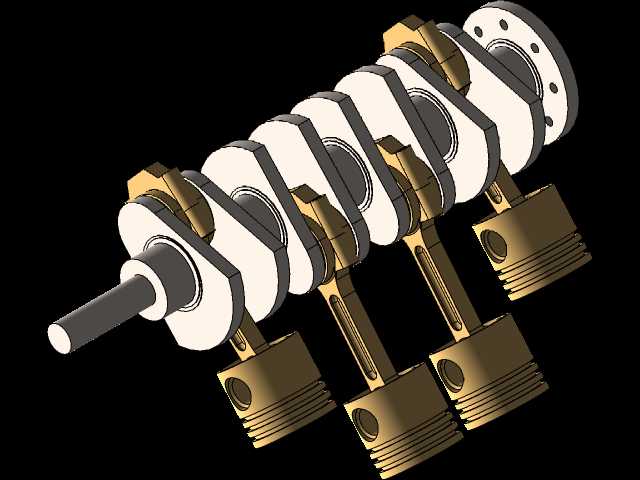

活塞总成

在SOLIDWORKS中创建活塞部件需要一系列步骤来对各个零部件进行建模、组装，并可能为其运动设置动画。以下是关于如何创建基本活塞组件的一般指南：创建气缸：首先创建代表气缸孔的主气缸体。您可以使用“挤出”功能来创建气缸形状。创建活塞头：在垂直于气缸轴线的平面上创建新草图。使用圆形和直线等草图工具绘制活塞头的轮廓（通常为圆形）。使用“挤压”功能来指定轮廓厚度并创建活塞头。创建活塞杆：在平面上绘制活塞杆轮廓垂直于气缸轴线。使用“挤压”功能创建活塞杆。将活塞杆与活塞头配合，确保同心度和正确定位。创建连杆：在垂直于活塞杆轴线的平面上绘制连杆轮廓。使用“挤出”功能创建连杆。将连杆与活塞杆配合，提供销接头或其他合适的配合。创建曲轴（如果需要）：在垂直于其轴线的平面上绘制曲轴轮廓。使用“挤压”功能创建曲轴。根据需要将曲轴与连杆或其他部件配合。组装部件：使用配合（如重合、同心和重合）组装活塞、活塞杆，连杆和任何其他组件。确保组件正确对齐和约束，以模拟真实世界的运动。创建分解视图（可选）：如果您想展示组件是如何组合在一起的，请按照上一个响应中所述创建分解视图。活塞运动动画（可选），您可以按照前面提供的步骤创建运动研究。验证和优化：查看部件，检查干涉，并确保运动（如果适用）真实准确。渲染和文档：使用SOLIDWORKS的渲染功能创建活塞部件的真实图像或动画。如果需要，创建工程图，记录部件的尺寸和规格。请记住，提供的步骤只是一个通用指南。具体细节和设置可能会因您的具体设计和SOLI版本而异
