40W功率二氧化碳玻璃激光管结构设计

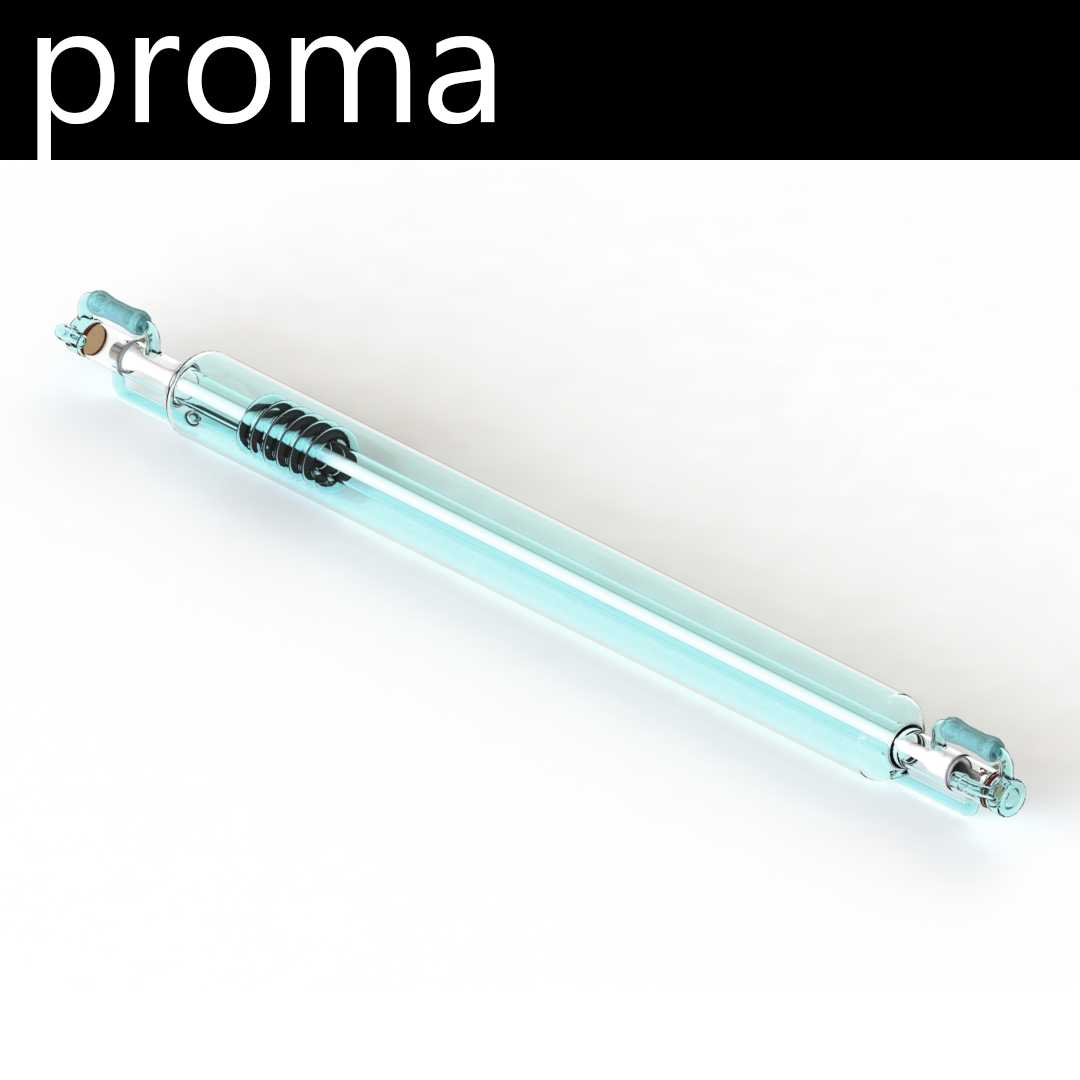

　　在非金属加工领域，CO2激光管是激光雕刻、切割设备的核心发生器件，这款40W规格的玻璃激光管，主要适配中小幅面的台式激光雕刻机、小型激光切割机，多用于亚克力板切割、竹木材质雕刻、皮革布料裁切、纸质工艺品镂空等加工场景，这类加工场景对激光输出的稳定性、光斑均匀性有明确要求，同时需要器件具备可靠的安装适配性，方便设备厂商做整机结构布局。从实际使用需求出发，这款激光管采用硬质硼硅玻璃作为管体主材质，管体内部集成了谐振腔结构、电极组件、储气管与水冷夹层，区别于金属射频激光管，玻璃管结构的CO2激光器成本更低，维护难度小，非常适合中小功率的民用及小型工业加工场景。设计过程中首先确定了核心输出参数匹配40W额定功率，

　　对应的管体直径设定为50mm，总长度控制在720mm，这个尺寸边界是经过多轮适配验证的：50mm的外径可以匹配市面上绝大多数通用的激光管支撑座，不需要设备厂商额外定制安装夹具，720mm的总长度刚好适配6040、4030等常见小幅面激光加工设备的仓内安装空间，不会出现管体过长干涉仓体结构、过短导致光路行程不足的问题。管体两端的电极连接端做了阶梯式的结构设计，输出端预留了标准的镜片安装位，保证输出镜与谐振腔的同轴度公差控制在0.1mm以内，避免出现光斑偏移、功率损耗过大的问题；输入端的高压连接端做了绝缘结构延伸，防止高压工作状态下出现爬电、打火的安全隐患。管体侧面预留了水冷循环的进出水接口，接口位置做了加厚处理，

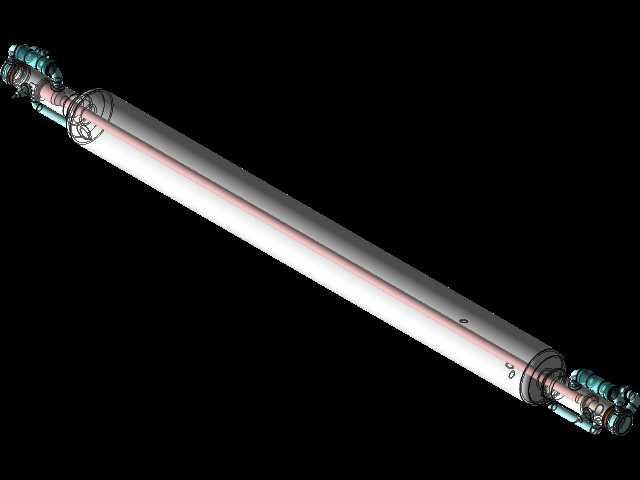

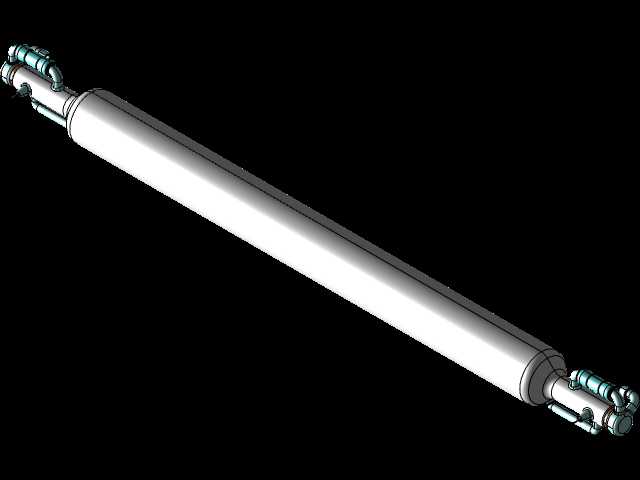

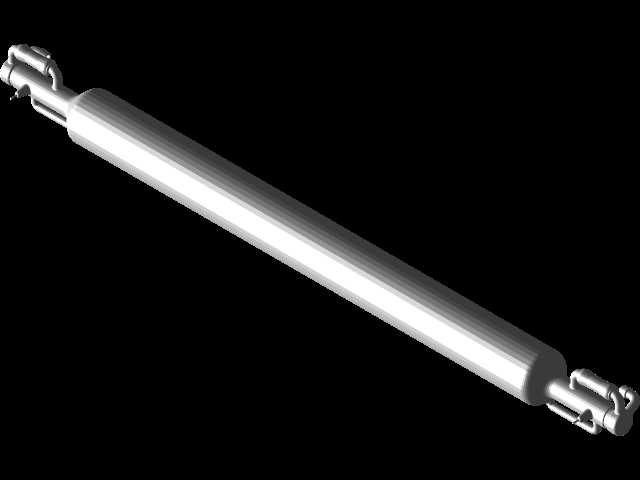

　　避免安装水管时出现玻璃应力开裂，水冷夹层的流道设计采用螺旋环绕结构，保证工作过程中管体整体温度均匀，不会出现局部过热导致的功率衰减、管体炸裂问题，实际工作时要求冷却水流量不低于2L/min，进水温度控制在15-30℃区间，即可保证长时间连续工作的功率稳定性。从结构建模的角度来看，这款激光管的模型还原了所有实际装配需要关注的结构细节：管体的玻璃壁厚做了准确还原，两端金属电极的安装位尺寸、水冷接口的外径与伸出长度、两端固定端的卡位结构都按照实际实物1:1建模，设备厂商在做整机结构设计时，可以直接将该模型导入装配环境，匹配支撑座的安装位置、设计光路的反射镜架位置、预留高压走线与水冷管路的排布空间，不需要额外测绘实物尺寸，

　　能大幅缩短整机设计的周期。实际选型时需要注意，该规格激光管的最佳工作电流在12-16mA之间，配套的高压电源需要匹配40W的输出规格，过高的工作电流会大幅缩短激光管的使用寿命，安装时需要保证管体水平放置，三个支撑点的高度差不超过2mm，避免管体长期受力不均导致玻璃开裂，同时输出端的镜片需要定期清洁，避免加工产生的烟尘附着在镜片表面导致功率损耗。不同于大功率激光管的多层嵌套结构，这款40W的中小功率激光管采用单储气管同轴设计，结构更简单，气体密封性更容易保证，正常使用工况下的工作寿命可以达到1000小时以上，完全满足小型加工门店、教学实训、个人DIY加工场景的使用需求。建模过程中对玻璃管的透明材质、电极的金属材质、水冷接口的塑料材质都做了对应的外观区分，方便结构工程师在做装配校验时快速识别不同部件，同时所有安装相关的尺寸都做了参数化关联，如果需要调整功率规格对应的管长、管径，可以直接修改参数快速生成对应规格的模型，适配不同幅面的设备设计需求。
