手持非接触红外测温枪结构外观设计

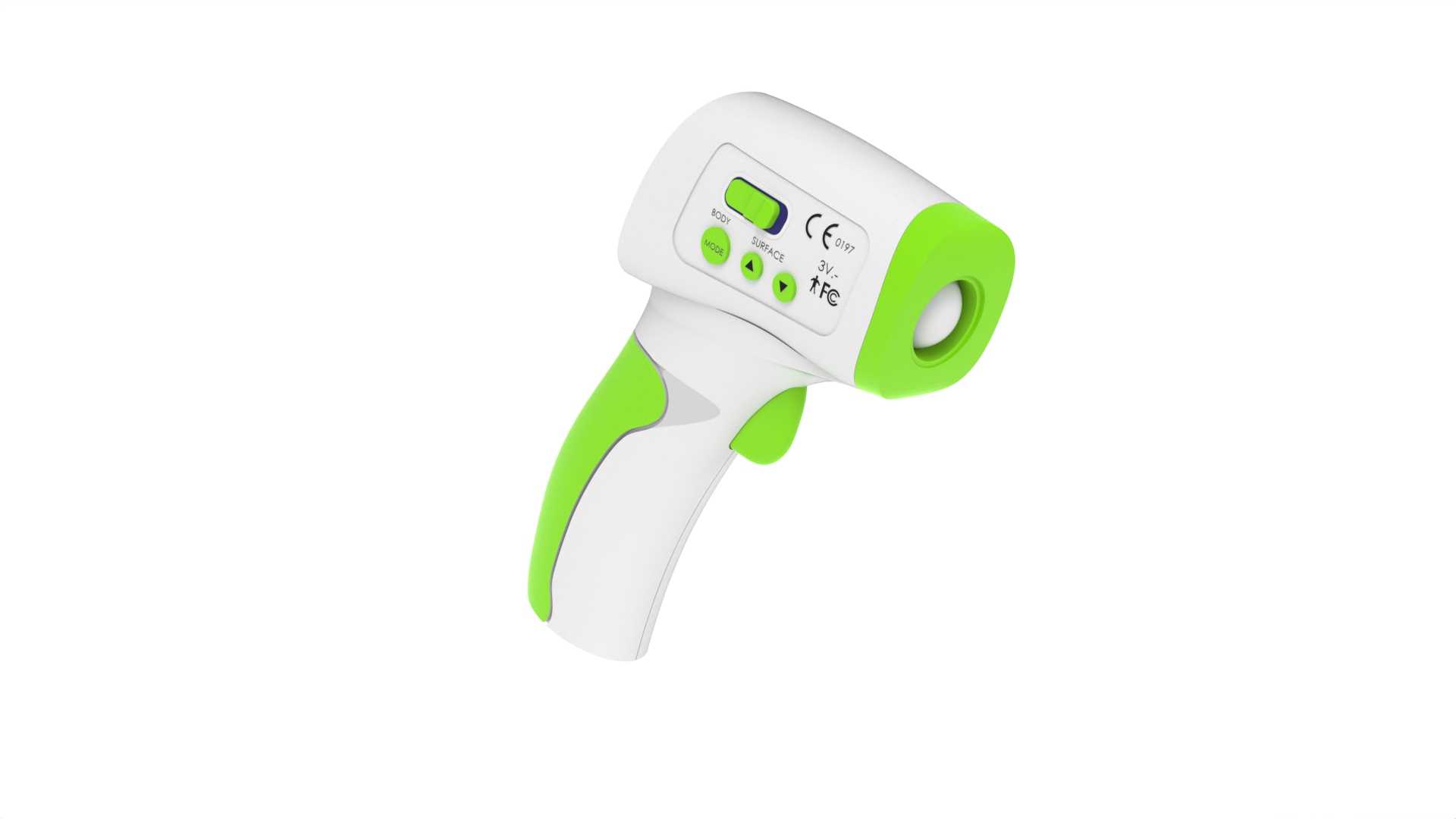

　　这套手持测温器具的三维结构围绕快速体温筛查场景展开，常见于社区门诊入口、厂区门禁、学校晨检以及临时检测点位，操作者无需与被测对象近距离接触，对准额头或手腕触发按键即可在数秒内读取体表温度，相比传统水银体温计省去了夹持等待与消毒环节，在人流连续通过的通道里能显著降低排队滞留时间。整机采用枪式握持布局，手柄轴线与主机头部形成适合单手握持的夹角，食指自然落在扳机式测量按键位置，拇指可操作模式切换与记忆查询按键，长时间举持时手腕处于相对放松的姿态，手柄背部的绿色软胶包覆区对应手掌大鱼际贴合位置，表面做细密防滑纹理，即便佩戴一次性医用手套也能稳定持握，不易从手中滑脱。

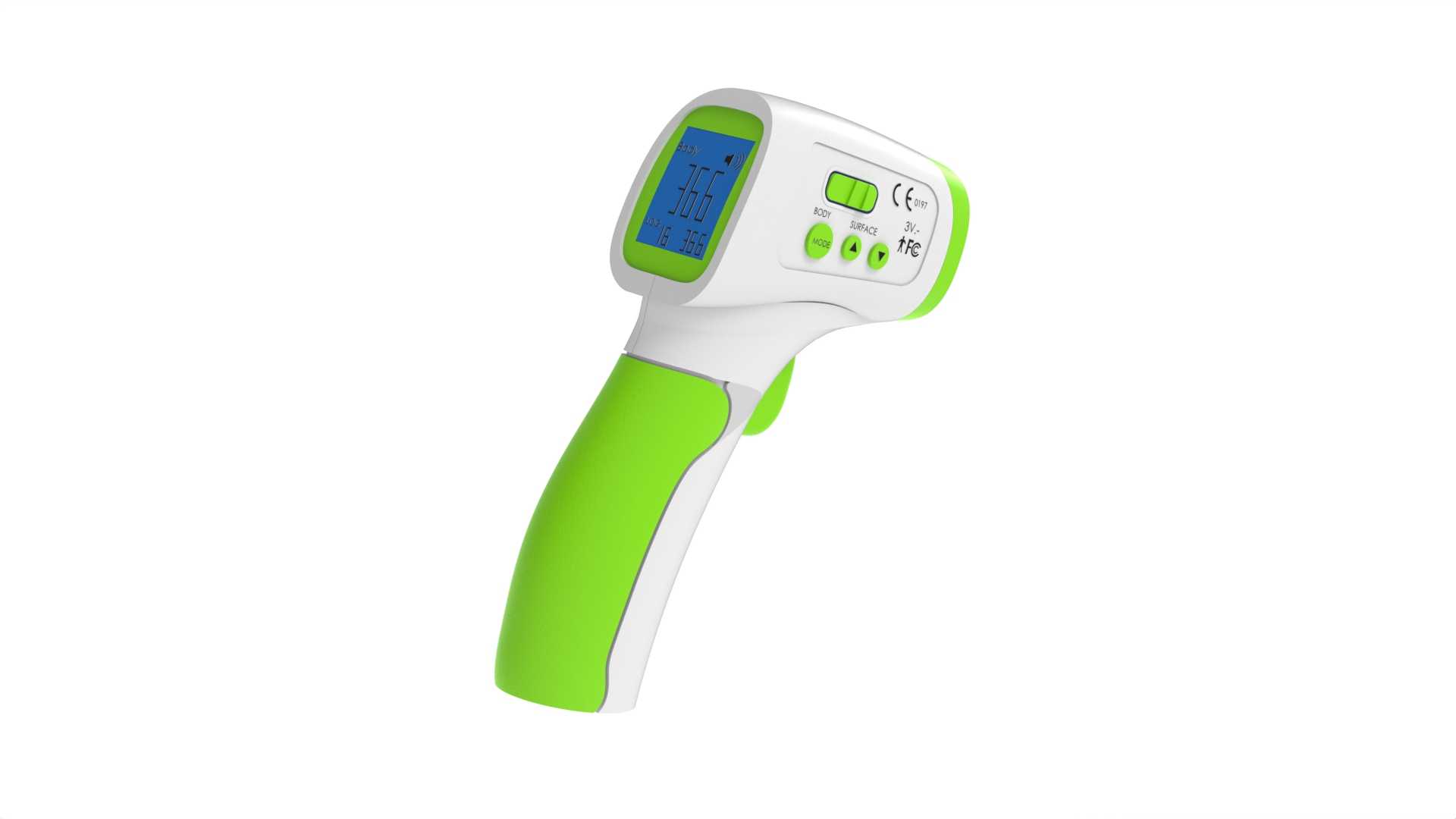

　　头部前端为红外测温传感器的采集窗口，窗口区域做内凹沉台设计，避免镜头直接接触外物造成刮花，外围壳体留出密封圈安装槽，可在装配时压入橡胶圈阻挡日常使用中的飞沫与灰尘侵入；显示屏嵌在头部后侧斜面上，操作者低头即可清晰读数，屏周按键采用一体式硅胶按键，键程短、反馈明确，按键旁印刷功能标识，壳体对应位置预留透光孔位，方便状态指示灯从内部透出。整机壳体分为前后对合的主壳与手柄装饰盖，分模线沿壳体侧面棱线布置，装配后通过底部螺丝柱锁紧，螺丝孔外可扣入装饰塞保持外观完整，内部沿手柄腔体布置电池仓，适配常见干电池供电，电池仓盖设置卡扣与防脱挡边，更换电池时无需额外工具即可打开，仓内弹簧触点位置预留足够压缩行程，避免电池公差造成接触不良。

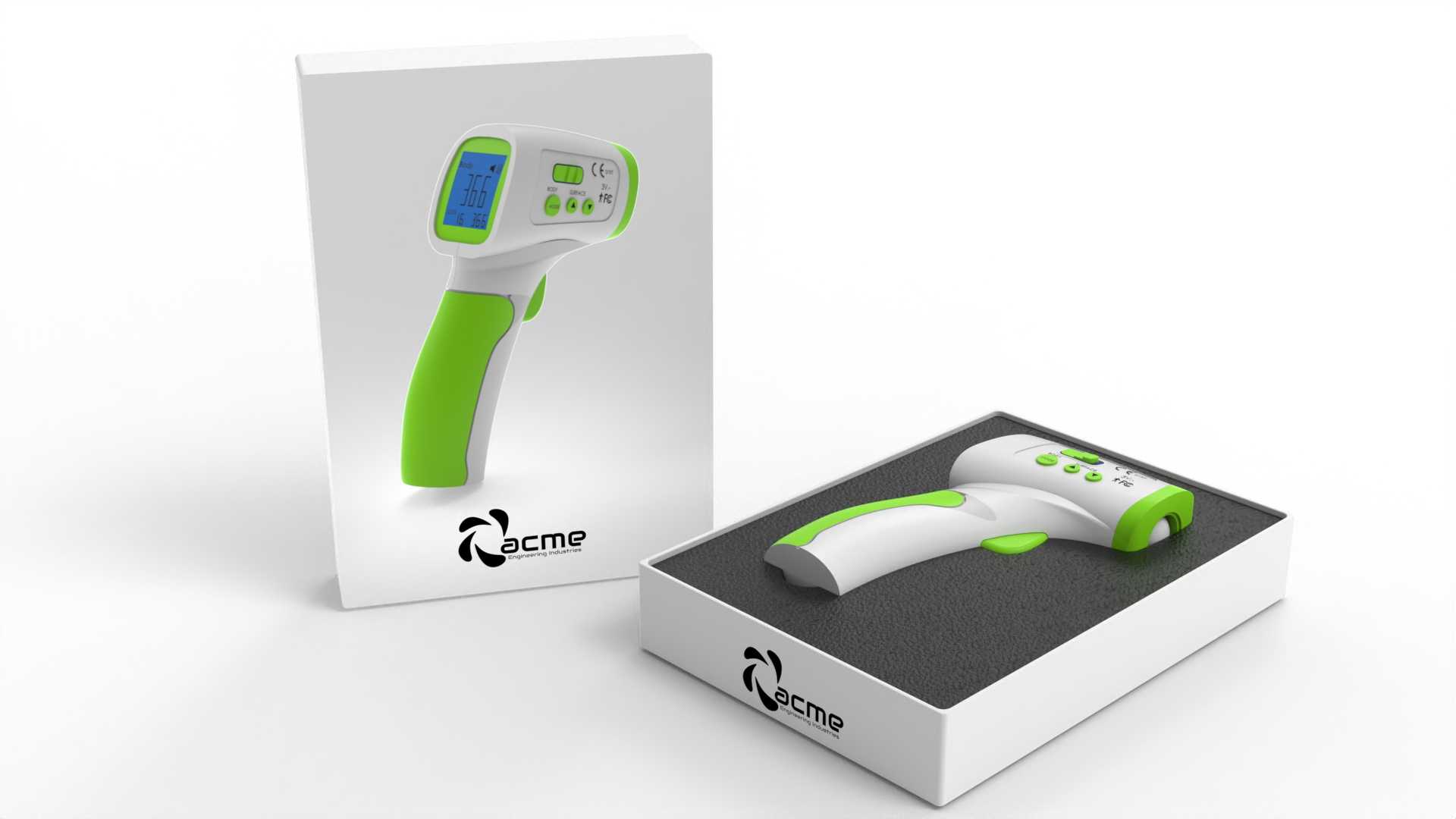

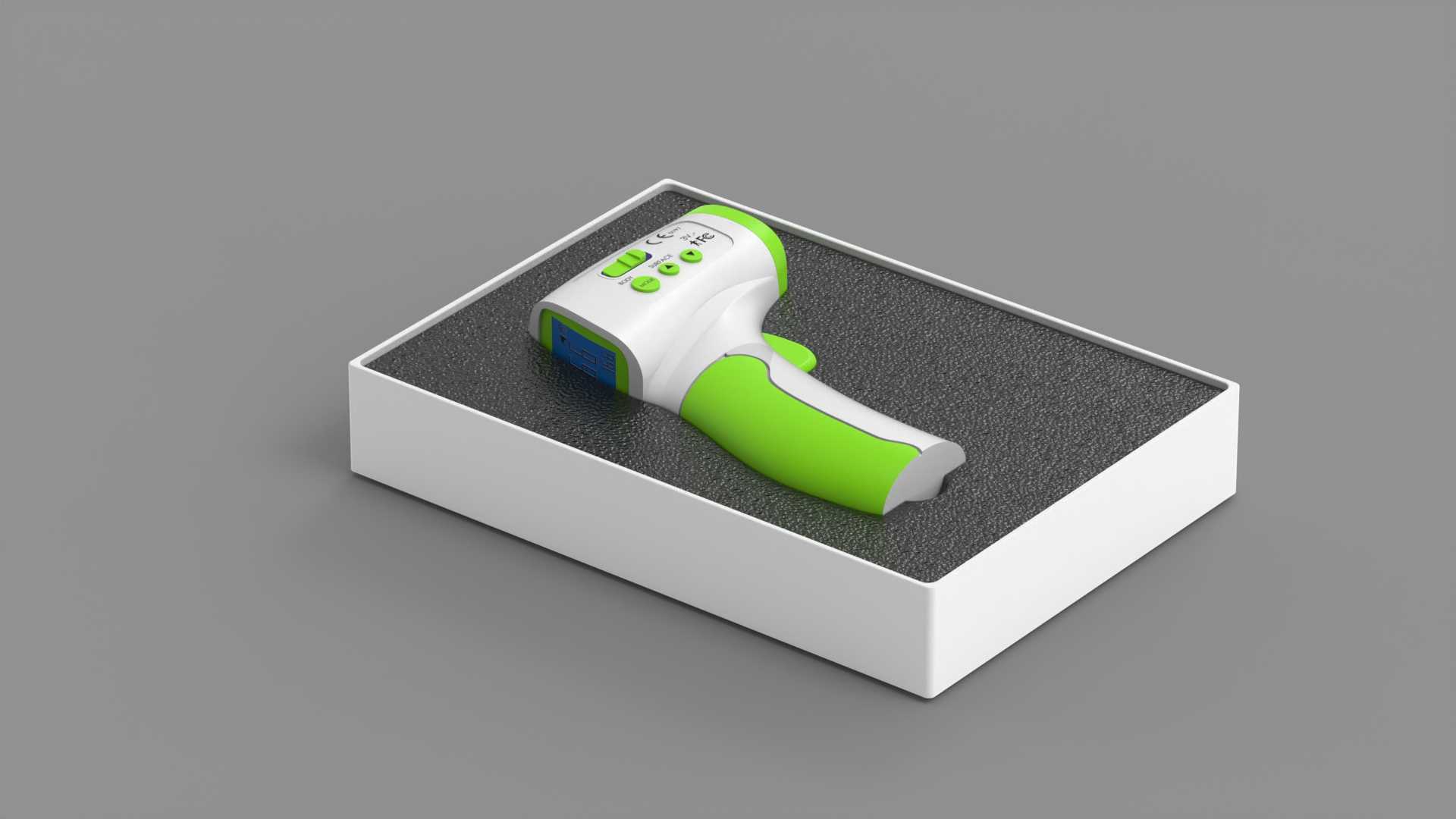

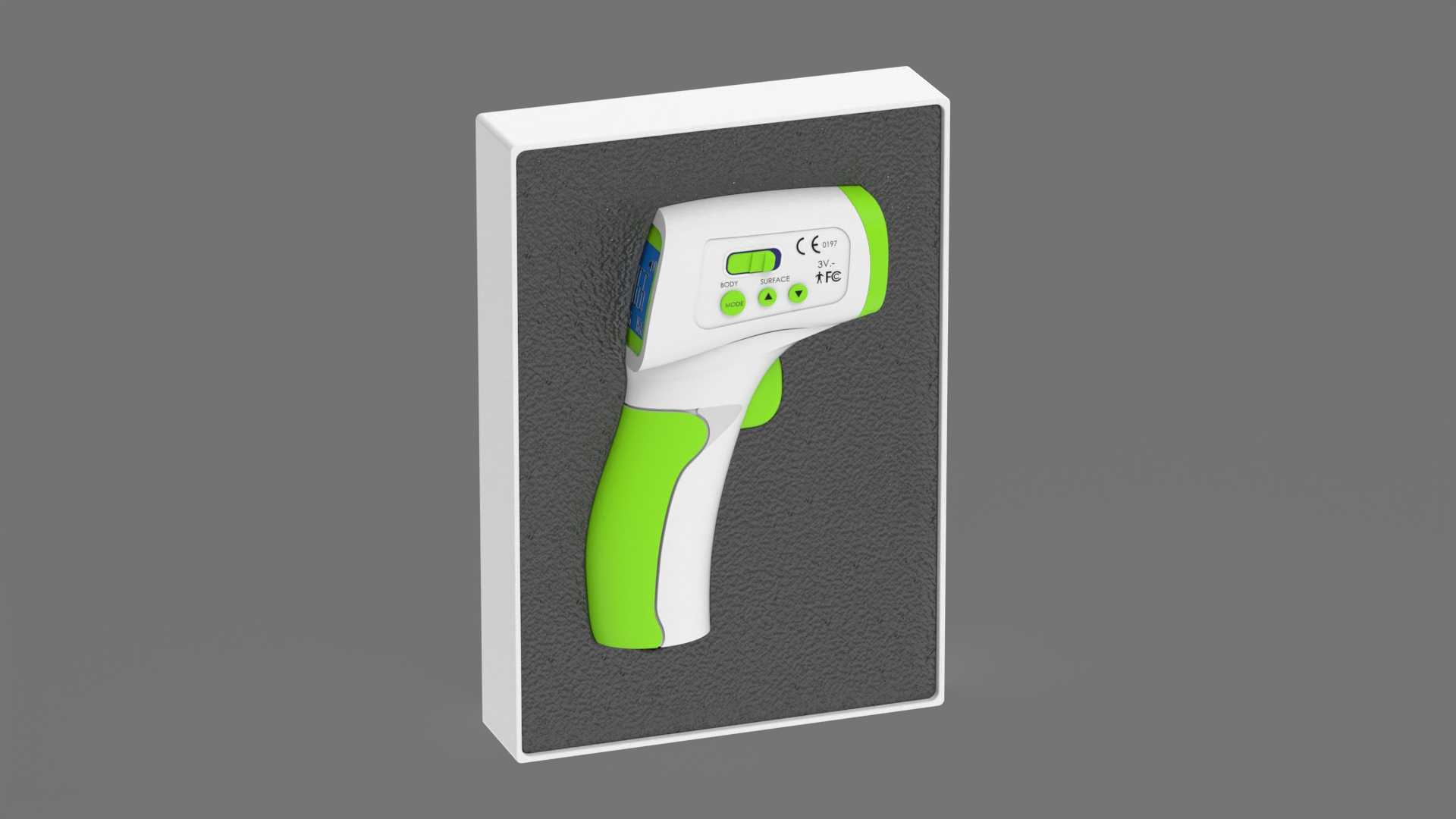

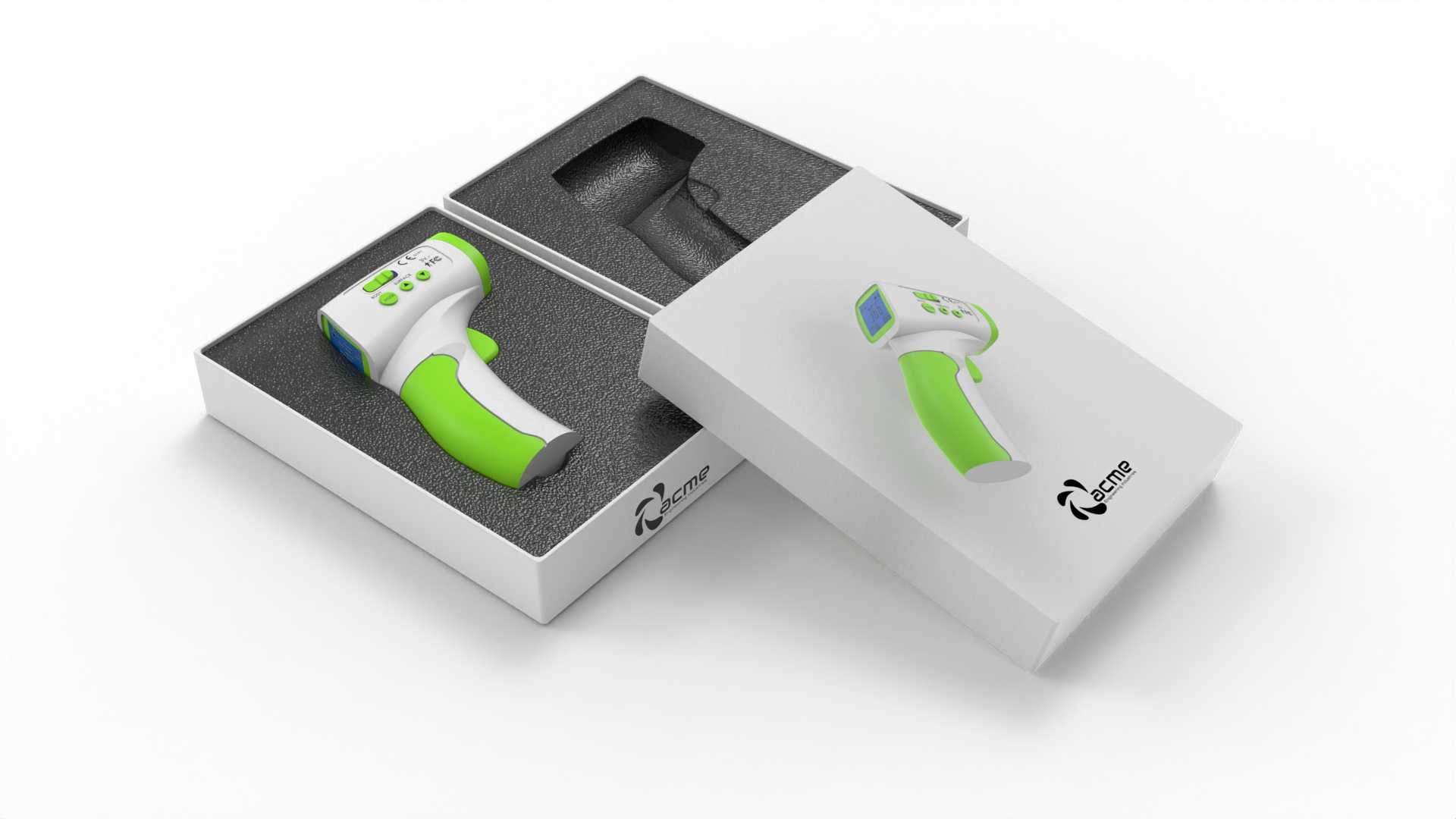

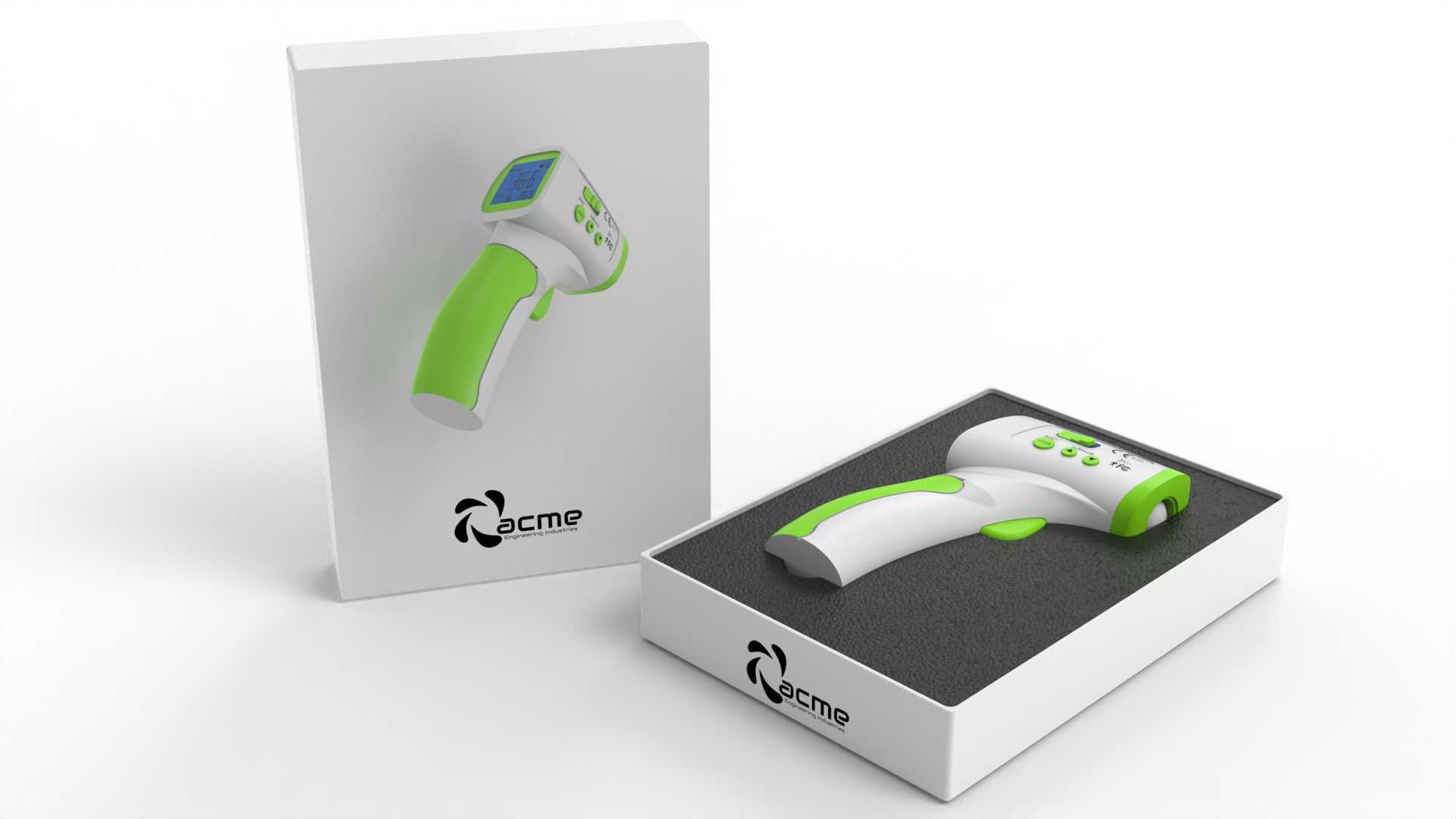

　　从包装呈现的形态可以看出，产品平放于内衬泡棉托中，外盒轮廓与手柄、枪头的凸出位置一一避让，内衬开槽深度控制在器具嵌入后不晃动，运输堆叠时外盒承压不会直接压到显示屏与按键区域。结构建模过程中先确定传感器采集端到握持重心的距离，重心尽量落在手柄轴线上，减少头部前倾带来的腕部负担；头部壳体壁厚按常用塑胶件取值，转角处统一做圆角过渡，避免注塑成型时应力集中，显示屏视窗区域预留镜片粘贴平面，周边挡墙高度高于镜片表面，防止平放时屏幕直接摩擦台面。扳机按键与内部微动开关之间设置传动筋位，按压行程与开关触发行程匹配，避免空行程过大造成手感虚浮；手柄内部沿走线方向布置压线扣，电池引线与传感器排线分开走向，防止装配时线材被壳口夹伤。

　　外观配色以白色主体搭配绿色防滑件为主，视觉上贴合医疗检测器具的洁净感，绿色件采用二次包胶或单独软胶件装配的方案，与硬胶壳体之间设置定位卡扣，结合面不留明显台阶。整机外轮廓无尖锐棱角，所有握持接触边均做倒圆处理，意外触碰人体时不会产生硌痛感；头部前端尺寸控制在便于对准被测部位的范围，手柄粗细适配多数成人手型，指位凹陷对应无名指与小指的自然弯曲位置。安装边界方面，内部PCB板按壳体内部筋位定位，螺丝柱与板孔位置对应，传感器板在头部腔体内保持与采集窗口同轴，显示屏斑马条或FPC连接区域预留压缩量，喇叭或蜂鸣器在壳体对应位置开出音孔，音孔区域内侧贴防水透气膜，兼顾出声与防护。整机平放时依靠手柄底部与头部前端形成稳定支撑，放置在桌面不会滚动，侧边挂绳孔可穿入腕带，防止手持操作时意外跌落。
