简易塑料桶注塑成型模具结构设计

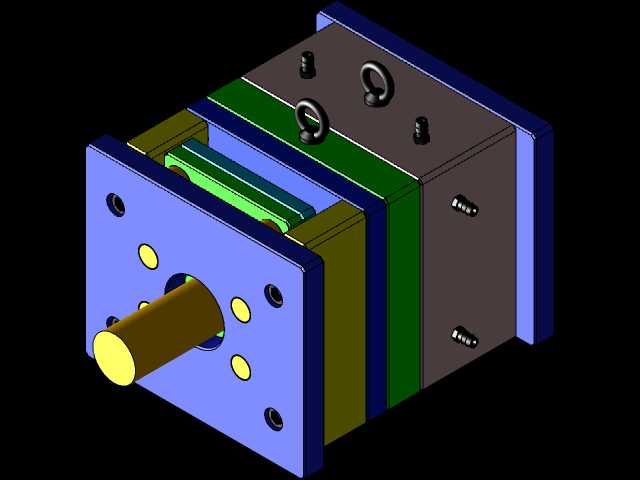

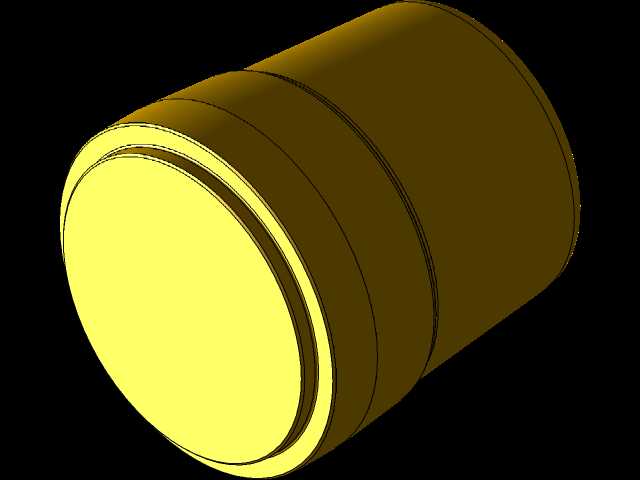

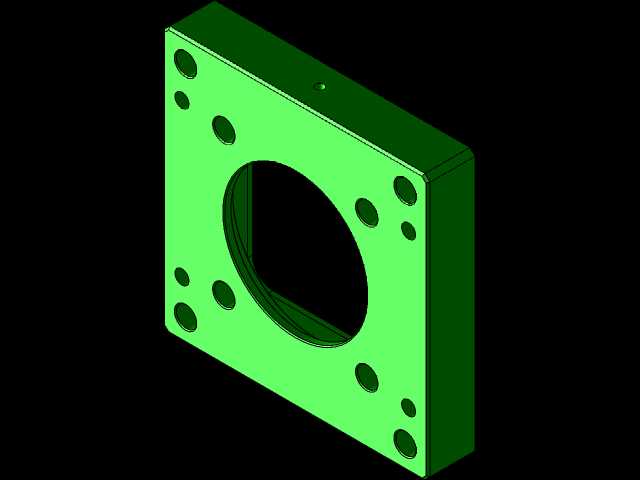

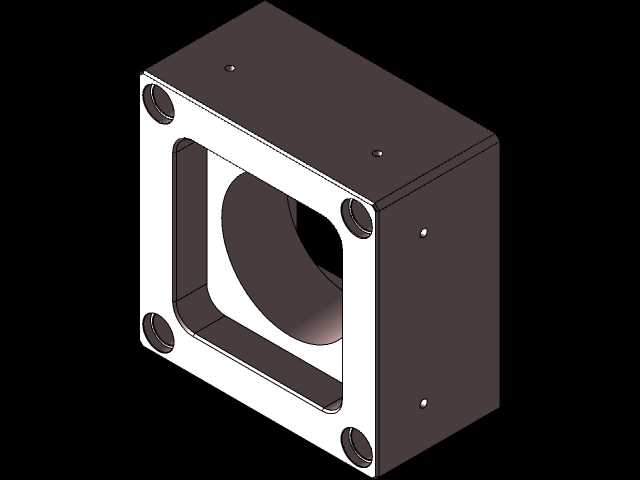

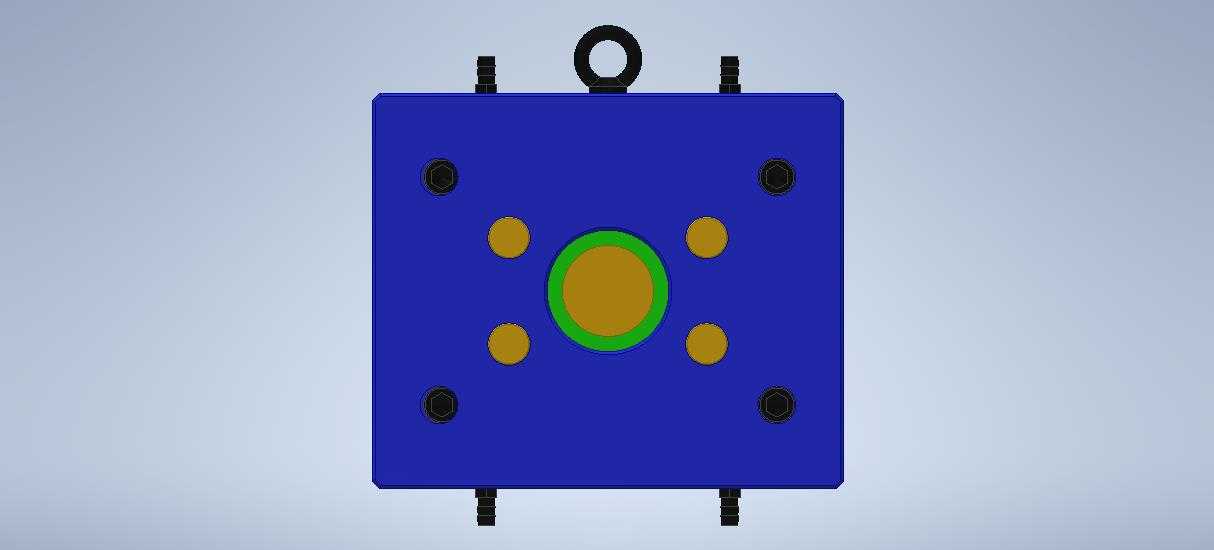

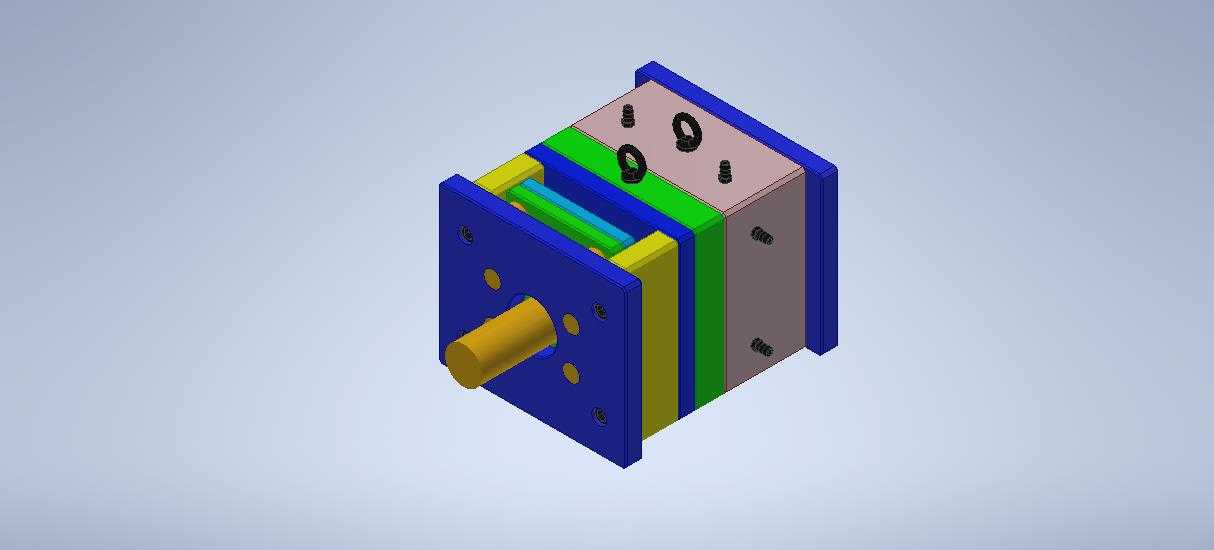

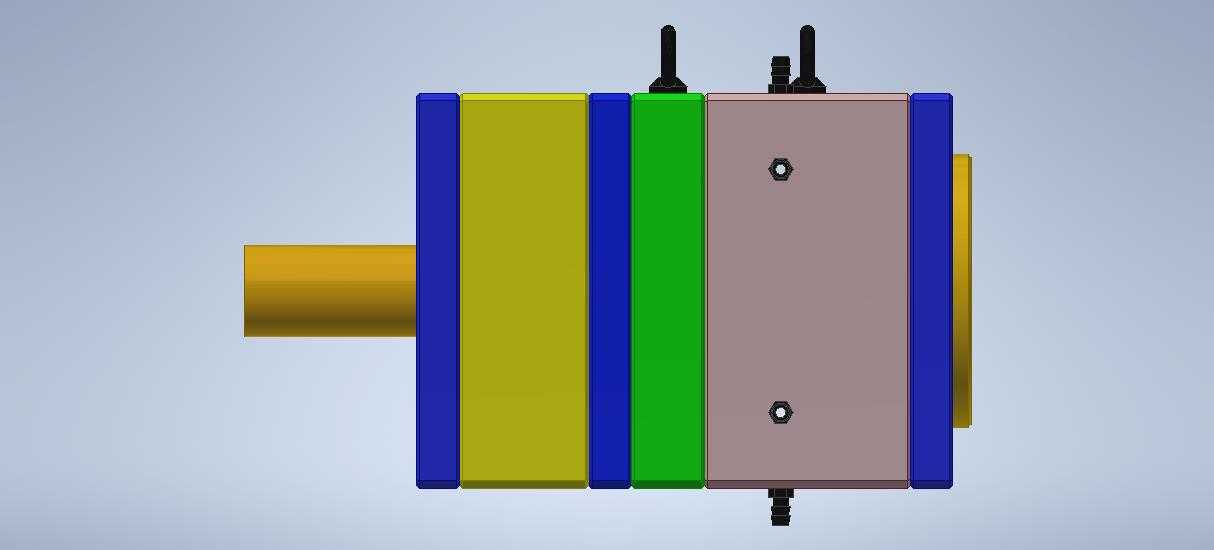

　　这套模具针对日用塑料简易桶的注塑成型需求开发，核心服务于日用塑料制品批量生产场景，适配常规卧式注塑机安装使用，可完成PE、PP等通用热塑性塑料的桶类制品注塑作业，产出的塑料桶可用于民用储水、物料分装、工业周转等多个场景，成型后的桶体壁厚均匀，边缘无明显飞边，脱模后无需大量后处理即可直接进入包装环节。从结构布局来看，模具采用两板模标准结构，整体为方形模架布局，定模侧设置主流道衬套，直接对接注塑机喷嘴，熔融塑料通过主流道进入分流道，最终通过侧浇口注入型腔，浇口位置设置在桶体底部中心区域，可保证充模过程中料流均匀填充型腔各个角落，避免出现缺胶、熔接痕明显等成型缺陷。动模侧设置整体式型芯，直接成型桶体内部空腔，型芯内部排布循环冷却水道，

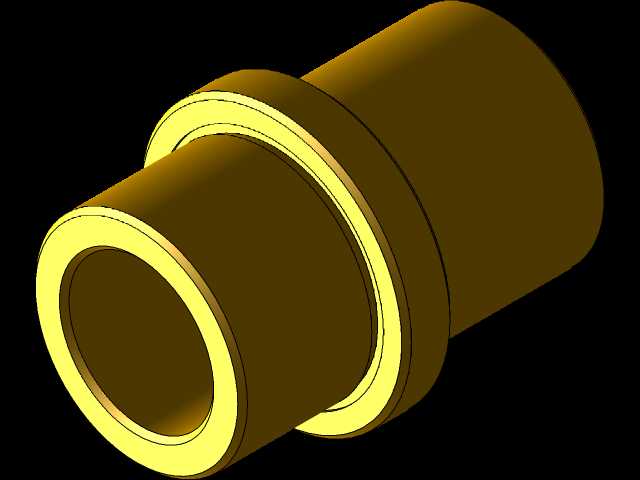

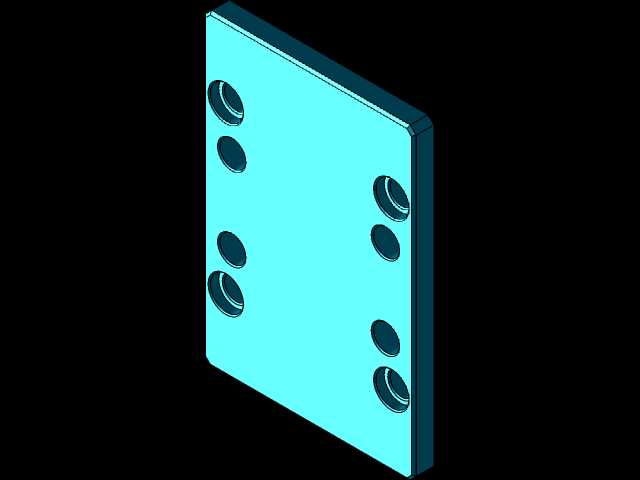

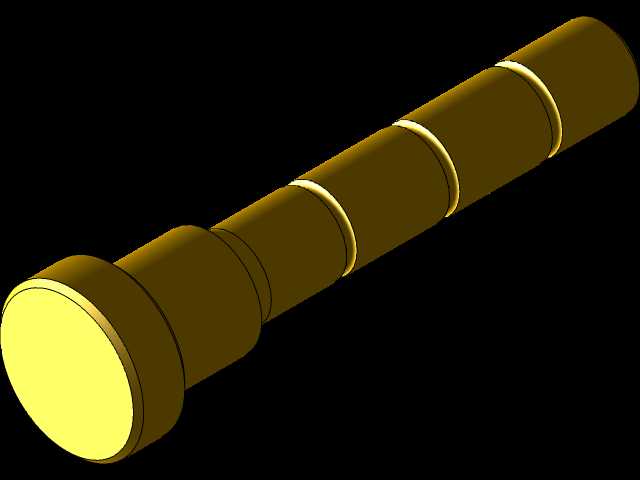

　　可在充模完成后快速带走热量，缩短制品冷却定型时间，提升单模生产效率。模具的导向系统采用四组导柱导套配合，分别布置在模架四个角位，导柱与导套的配合公差控制在H7/f6区间，合模过程中可保证动定模精准对中，避免型腔错位导致制品壁厚不均。顶出机构采用顶杆顶出结构，顶杆排布在桶体底部边缘以及流道凝料位置，开模后顶出板带动顶杆同步动作，将冷却定型的桶体从动模型芯上平稳顶出，顶出行程经过核算，可保证制品完全脱离型芯且不会出现顶白、顶穿等缺陷。模具的锁紧结构依靠模架自带的锁模片以及注塑机锁模力提供，合模后分型面贴合紧密，可承受注塑过程中型腔内的熔融塑料压力，避免出现涨模、飞边溢出等问题。从安装边界来看，

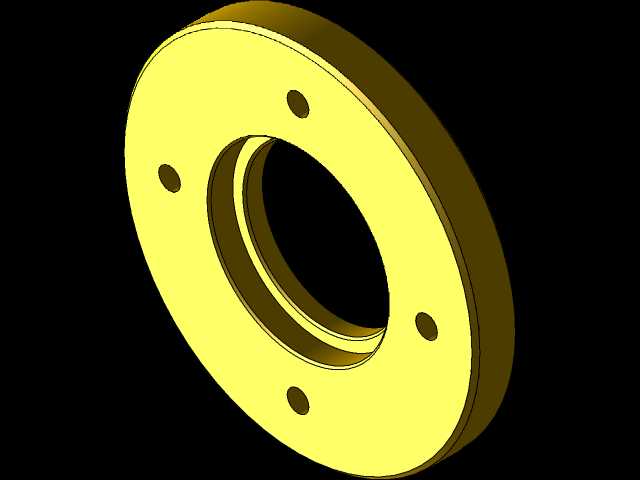

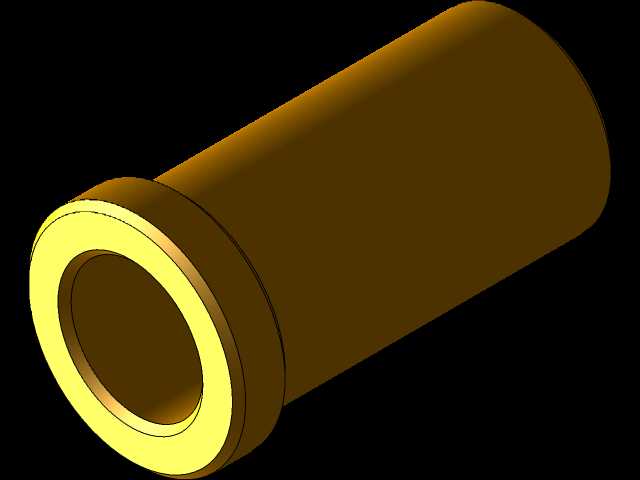

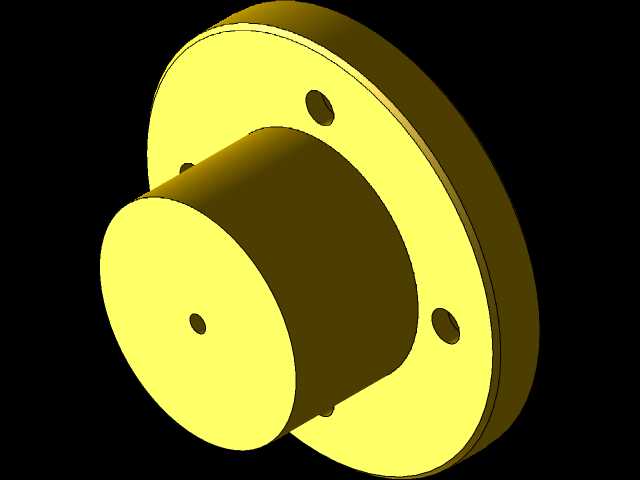

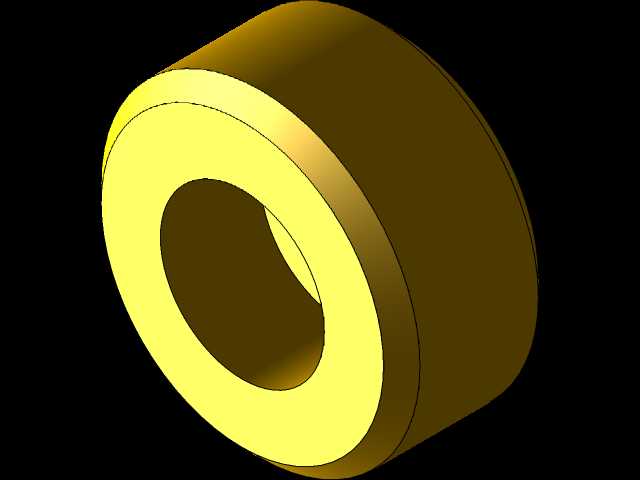

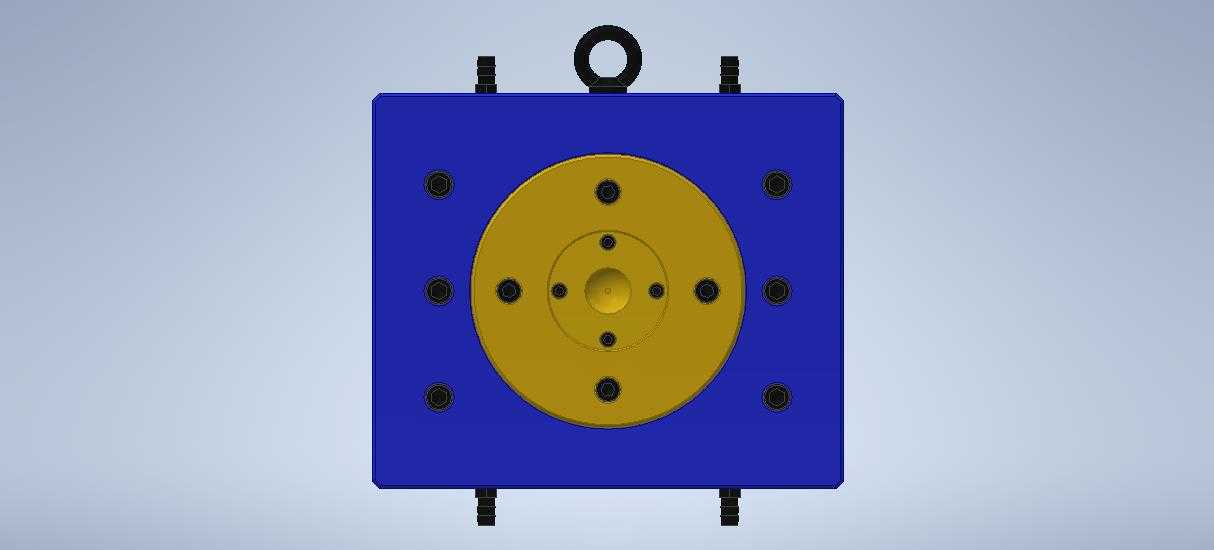

　　模具整体长宽尺寸适配200吨级常规卧式注塑机的拉杆间距，模具总厚度符合注塑机最大最小模厚要求，定位圈尺寸采用标准100mm直径规格，可直接卡入注塑机定模板定位孔内，浇口套球面半径与注塑机喷嘴球面半径匹配，保证对接处无溢料风险。冷却系统的水嘴采用标准规格，可直接对接车间常规冷却水输送管路，进出水方向经过优化，可保证冷却水流在型芯和型腔内形成完整循环，避免出现冷却死角导致制品收缩不均。这套模具的设计思路优先考虑量产稳定性，所有易磨损部件均采用可拆卸结构，导套、浇口套、顶杆等标准件均选用行业通用规格，后期维护更换无需定制加工，可降低生产过程中的维护成本。在排气设计上，分型面位置开设了深度0.02mm的排气槽，

　　可在充模过程中将型腔内的空气顺利排出，避免制品内部出现气泡、烧焦等缺陷。针对塑料桶的脱模斜度，型芯和型腔的脱模斜度设置为1度，既可以保证制品顺利脱模，又不会导致桶体上下尺寸偏差过大影响使用。模具的各个模板之间设置了承压块，可承受合模过程中的压力，避免模板长期受压出现变形，延长模具整体使用寿命。在实际生产调试过程中，可通过调整注塑压力、保压时间、冷却温度等参数，适配不同熔融指数的塑料原料，满足不同使用场景下的塑料桶性能需求，比如生产用于盛装较重物料的桶体时，可适当提升保压压力，增加制品密度提升结构强度；生产一次性使用的薄壁桶时，可适当降低冷却时间，提升生产节拍。整套模具的结构没有采用复杂的抽芯机构，因为简易桶为通体回转结构，无侧凹或侧孔特征，无需额外设置滑块、斜顶等结构，大幅降低了模具制造成本和故障概率，非常适合大批量生产低复杂度的日用桶类塑料制品。
