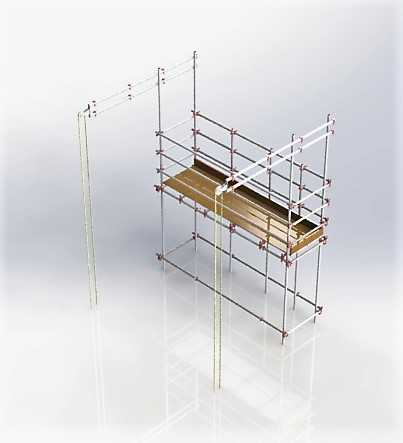

模块化落地式钢管脚手架作业平台结构

　　这套架体结构主要面向建筑外立面施工、室内高区装修、设备安装检修等高空作业场景，作为临时承载作业平台使用，区别于传统扣件式脚手架的零散拼装逻辑，整体采用模块化杆件拼接设计，所有连接节点均采用标准化锁紧构件，无需现场焊接或额外定制加工件，可根据作业面的高度、宽度需求灵活调整搭设参数。从结构受力逻辑来看，架体的竖向承重立杆采用等间距排布，每根立杆底部设置可调式底座，可适配不平整的作业基面，通过调节底座丝杆长度补偿地面高差，保证所有立杆处于均匀受力状态，避免局部应力集中导致架体失稳。水平方向设置多道横杆，每道横杆与立杆的连接节点均带有双向锁紧结构，既可以传递水平方向的施工荷载，也能约束立杆的侧向变形，在架体的作业层位置，

　　铺设满铺式冲压钢脚手板，脚手板两端带有卡扣结构，可直接卡固在相邻横杆上，防止作业过程中脚手板滑移、翘边，作业层外侧设置两道防护栏杆与挡脚板，防护栏杆高度符合高空作业防护要求，可阻挡作业人员意外坠落，同时避免小型工具、物料从架体边缘掉落引发安全事故。架体的侧向设置连续的斜向支撑杆件，斜杆与立杆、横杆的节点形成稳定的三角形受力单元，可抵抗水平方向的风荷载以及作业人员走动产生的水平推力，提升架体整体的抗倾覆能力，在架体与建筑结构的连接位置，预留了刚性连墙件的安装接口，搭设时可根据建筑结构的梁柱位置，每隔固定高度设置连墙点，将架体与建筑主体结构牢固连接，进一步消除架体整体倾覆的风险。从安装边界来看，单组架体的搭设宽度可根据作业需求在0.

　　8米至1.5米区间调整，单步架的高度可在1.2米至1.8米区间适配，最大搭设高度可覆盖常规多层建筑的外立面作业需求，所有杆件均采用定尺加工，单根杆件重量控制在人工可搬运范围内，无需大型吊装设备即可完成搭设与拆除作业，杆件表面做镀锌防腐处理，可适应户外露天施工的潮湿、雨淋环境，减少长期使用过程中的锈蚀损耗，提升架体的周转复用次数。设计过程中重点优化了节点的受力传递路径，所有连接节点的锁紧力均经过受力验算，可承受常规施工工况下的竖向均布荷载与集中荷载，避免节点滑脱引发的结构失效，同时在架体的上下通道位置，预留了爬梯的安装点位，爬梯踏步采用防滑花纹钢板制作，与架体横杆直接卡接固定，作业人员可通过爬梯在不同作业层之间移动，

　　无需额外搭设独立通道。针对不同的作业场景，这套架体还可灵活拓展附属构件，比如在架体外侧挂设安全立网、在作业层下方设置水平安全兜网，或是在架体上固定小型施工设备的安装支架，适配不同工种的高空作业需求，相比传统的竹木脚手架与零散扣件式钢管架，这套模块化结构的搭设效率可提升40%以上，同时减少了零散扣件丢失、杆件随意切割造成的材料损耗，周转使用过程中的维护成本更低，结构受力的一致性也更好，可有效降低施工现场架体坍塌的安全风险。在建模过程中，所有杆件的连接位置均按照实际装配间隙做了公差预留，还原了真实搭设过程中节点的装配关系，可直接用于施工方案的可视化交底、架体受力仿真分析的基础模型，也可作为施工场地布置模拟的配套构件使用，帮助施工人员提前预判搭设过程中可能出现的空间冲突、杆件干涉问题，优化架体的搭设排布方案。
