开式Spelter套接承力连接座结构设计

　　在起重吊装、索道牵引、重型缆索固定这类需要传递大拉力的作业场景里，索具末端的承力连接部件直接决定整套系统的负载安全冗余，开式Spelter套接座就是这类场景里常用的末端锚固连接件，和闭式灌铅索节相比，它的开式结构能在不提前穿入索具的情况下完成现场装配，适配现场抢修、分段架设的施工需求。

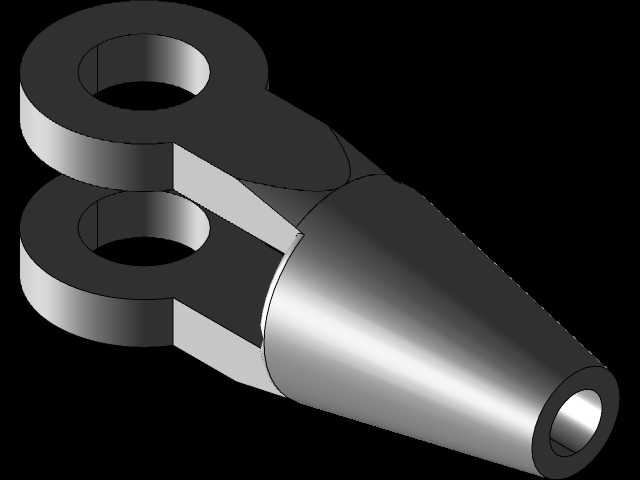

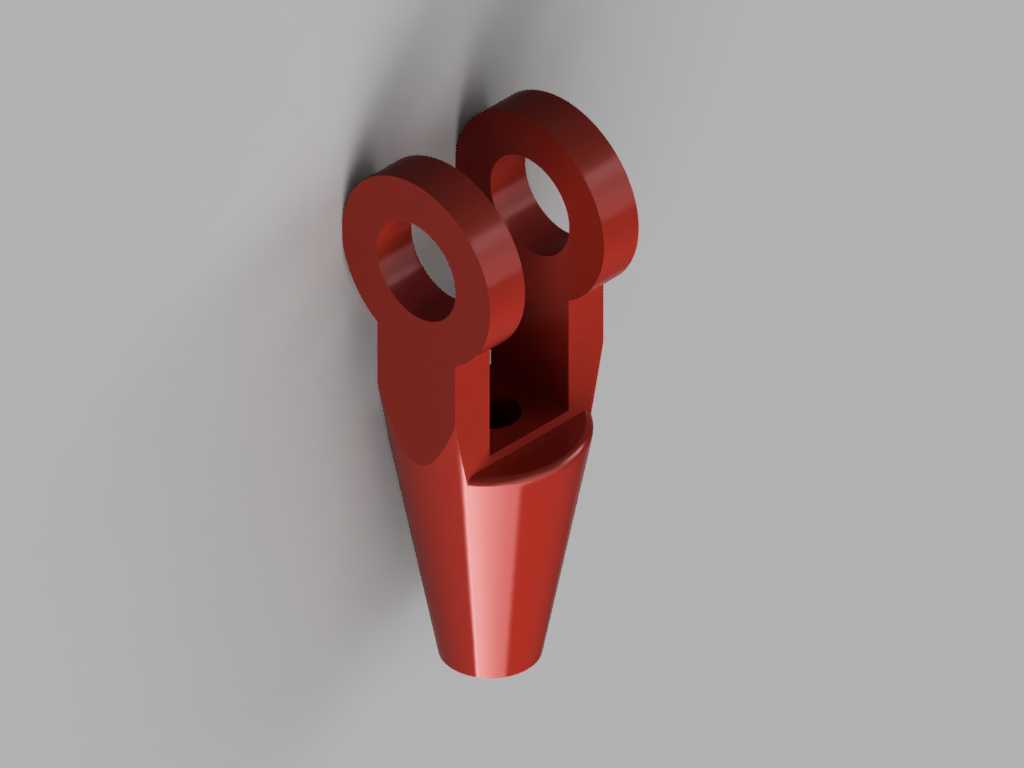

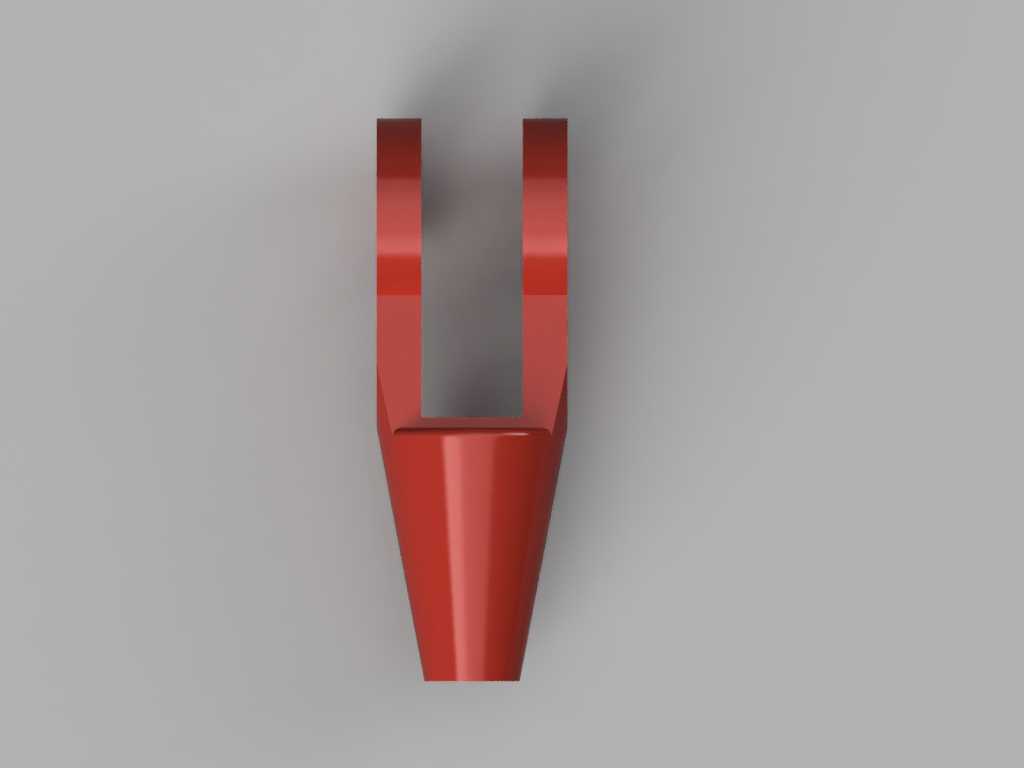

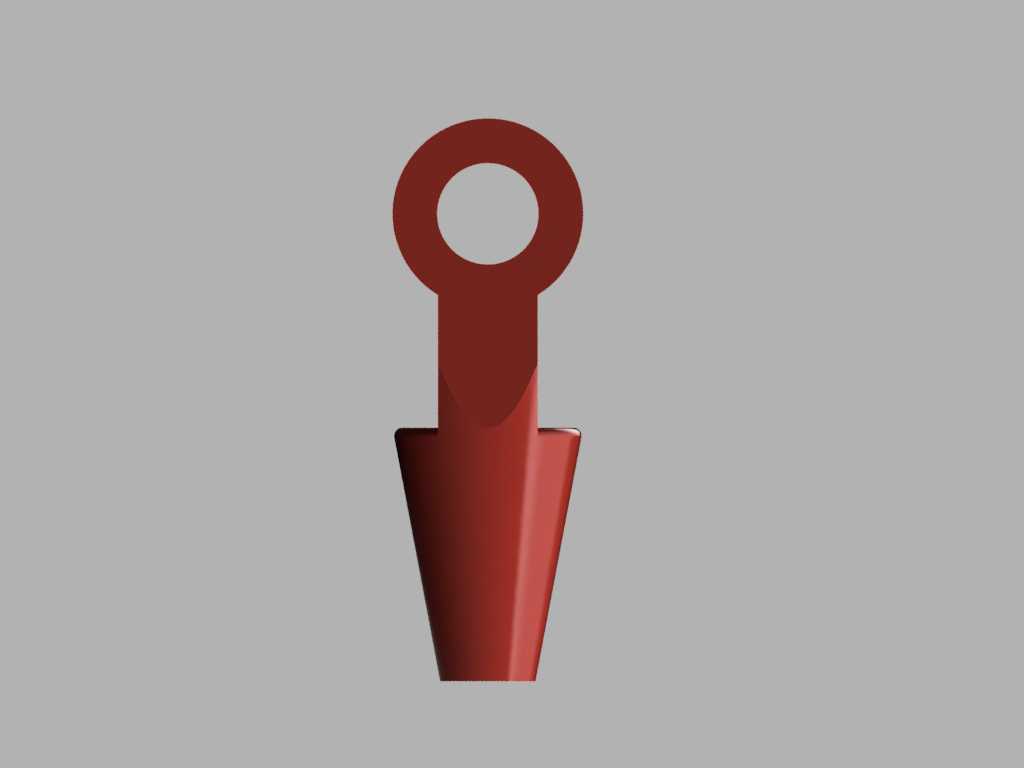

　　从结构功能上看，这个部件分为上下两个功能段，上部是双耳铰接段，两个同轴的铰接孔用来穿装销轴，和上方的吊点、牵引端或者调节螺杆形成铰接连接，铰接间隙控制在0.2-0.5mm区间，既保证转动自由度避免索具受附加弯矩，又不会因为间隙过大产生冲击载荷；下部是锥形承力腔，用来插入打散后的钢丝绳端头，灌入熔融的锌合金或者环氧树脂固化后，钢丝束会和锥腔内壁形成楔紧效应，拉力越大楔紧力越强，不会出现索具抽脱的问题，锥腔的锥度设计在1:8到1:10之间，这个角度区间能兼顾楔紧力和索具弯折应力，锥度过大会导致索具端头应力集中断丝，锥度过小则无法提供足够的锚固力。

　　设计这类部件的时候，首先要匹配对应钢丝绳的公称直径，比如适配16mm钢丝绳的套接座，下部锥腔的小口直径要比钢丝绳公称直径大1mm，方便穿索，大口直径控制在3.2-3.5倍绳径，保证打散后的钢丝能均匀贴在锥腔内壁；上部双耳的铰接孔中心距要和配套的连接耳板尺寸匹配，孔的公差带选H8，和销轴的间隙配合能满足现场拆装需求，双耳的厚度要根据额定载荷做剪切强度校核，单耳厚度不小于销轴直径的0.6倍，避免耳板被销轴剪断。

　　安装边界上，这类套接座装配完成后，铰接端的转动角度范围在±15度以内，不能超角度斜拉，否则会导致耳板单侧受力过载；锥腔灌铸固定的时候，要保证索具端头和锥腔同轴，偏心装配会导致钢丝受力不均，大幅降低破断拉力。和普通的钢丝绳夹固定方式相比，这种套接座的锚固效率能达到钢丝绳破断拉力的90%以上，比绳夹固定的80%效率更高，而且没有突出的绳夹螺栓，不会在穿绕滑轮的时候发生卡滞，适合用在频繁起升、穿绕滑轮组的起重索具上，比如港口门机的起升索具、客运索道的承载索锚固端、大型桥梁施工的缆风绳固定端都能看到这类结构的应用。

　　建模的时候要注意锥腔内壁的拔模方向和铰接孔的同轴度，两个耳板的铰接孔要做同轴度约束，公差控制在0.1mm以内，否则穿销轴的时候会出现卡滞，甚至导致两个耳板受力不均；锥腔和上部双耳的过渡段要做圆角过渡，圆角半径不小于5mm，避免应力集中，因为这个位置是拉力传递的截面突变处，应力集中系数会直接影响部件的疲劳寿命，在反复受载的起重场景里，圆角处理不到位很容易在过渡位置萌生裂纹，最终导致断裂失效。另外，上部的两个铰接孔端面要做锪平处理，保证销轴安装时垫圈能完全贴合，不会因为端面倾斜导致销轴受弯。

　　实际选型的时候，除了额定载荷匹配，还要注意使用场景的环境腐蚀情况，在海洋环境或者有腐蚀介质的厂区使用时，这类部件通常会做镀锌处理，建模时不需要额外表现镀层，但结构尺寸要预留镀层厚度的余量，避免镀锌后铰接孔尺寸超差无法装配。和闭式索节相比，开式结构的双耳设计可以直接和叉形接头连接，不需要额外配装连接环，减少了索具的连接环节，也就减少了潜在的失效点，这也是很多重载索具优先选用开式Spelter套接座的核心原因。
