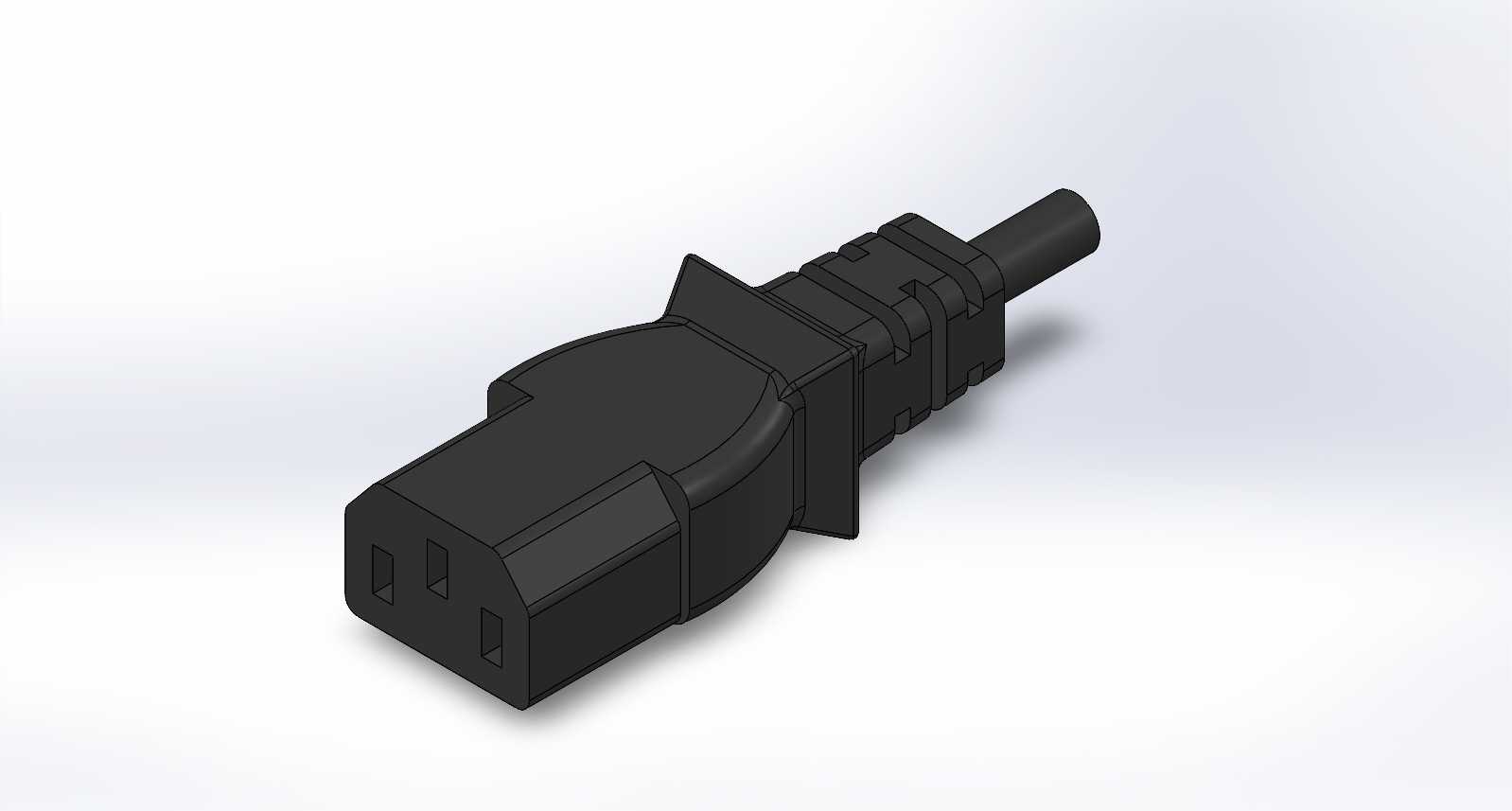

品字尾AC电源输入接插件三维结构

　　这款品字尾结构的AC电源接插件，是工业电气布线、设备供电链路里最常见的基础连接部件，日常在机床控制柜、台式工业终端、实验室测试仪器、服务器机柜的供电输入端都能看到它的身影，承担着市电侧到设备侧的电流导通、物理连接防护的核心作用。从结构设计逻辑来看，整个接插件分为插合端、握持壳体、线缆压接段、尾端防弯折结构四个功能区段，插合端采用三芯品字形排布的插孔腔体，对应设备侧的10A规格品字公座，腔体内部预留了铜接插端子的安装卡槽，卡槽做了0.2mm的倒扣限位结构，端子压接线缆后装入卡槽不会出现轴向窜动，避免长期插拔后端子退针导致的接触不良、拉弧发热问题。握持段的壳体做了两侧内凹的弧度处理，表面没有多余的光滑平面，

　　插拔时手指贴合的区域做了细微的防滑纹理，不需要太大的握持力就能完成插拔操作，同时壳体边缘全部做了R1.5的圆角过渡，没有尖锐的披锋棱角，装配和日常维护操作时不会划伤操作人员手部。线缆压接段采用阶梯式的内孔设计，对应常规0.75平方、1平方、1.5平方的三芯护套线，压接时内孔的筋条会咬入线缆护套层，提供足够的拉脱力，按照安规要求，拉脱力需要达到80N以上线缆不会和壳体分离，避免线缆被拉扯后内部火线零线外露引发触电风险。尾端的防弯折结构是多道环形的软胶缓冲段，这个位置是线缆和硬塑壳体的衔接处，日常使用中线缆频繁弯折最容易出现线芯断裂的问题，多道环形槽的设计可以让弯折应力分散在每一道槽的位置，不会集中在壳体和线缆的硬衔接点，

　　大幅提升线缆的弯折寿命，常规工况下弯折角度不超过90度时，弯折寿命可以达到1万次以上不会出现线芯断裂。从安装边界尺寸来看，插合端的外形尺寸严格遵循国标家用和类似用途器具耦合器的尺寸要求，插合面到壳体定位台阶的长度是19mm，定位台阶的外轮廓尺寸是26mm*20mm，和设备面板上的安装座配合时，单边间隙控制在0.3mm，插合后不会出现明显的晃动，台阶面贴合设备面板后可以起到一定的防尘作用，避免日常环境里的浮尘从接插件缝隙进入设备内部。整个壳体采用阻燃PA66材质注塑成型，壁厚控制在1.8mm，既保证了壳体的结构强度，插拔受力时不会出现壳体开裂，也不会因为壁厚过大导致注塑成型时出现缩痕、内部气泡等缺陷，材质的阻燃等级达到V0级，

　　即使内部接插端子出现异常拉弧发热，壳体也不会出现明火燃烧，满足电气设备的安规阻燃要求。在实际设备布线应用中，这类接插件的选型需要匹配设备的额定工作电流，常规10A规格的接插件可以满足2200W以内的设备供电需求，建模时需要特别注意插合端的尺寸公差，插孔的中心距公差需要控制在±0.1mm以内，如果中心距偏差过大，会出现插合困难、插合后接触不良的问题，同时壳体和线缆衔接处的同轴度也要做约束，避免压接线缆后出现线缆偏斜，导致和相邻的接插件、设备结构件产生干涉。很多刚接触电气结构设计的工程师容易忽略接插件尾端的弯折半径要求，建模时如果没有预留足够的线缆弯折空间，会导致线缆装配后长期处于强制弯折的应力状态，时间久了线芯断裂引发设备供电故障，这款接插件的尾端缓冲段长度是12mm，布线时需要在尾端预留至少3倍线缆外径的直线段，再进行弯折布线，才能保证线缆的使用寿命。另外接插件的壳体合模线位置做了0.05mm的错位公差控制，合模线的凸起高度不超过0.1mm，不会出现划手、插合时卡滞的问题，插合端的导向斜角做了15度的导入角，和设备端公座对插时，即使有少量的位置偏差，也能顺着导向斜角顺利滑入配合位置，降低现场装配的对位难度。
