AC电源输入插座组件结构设计

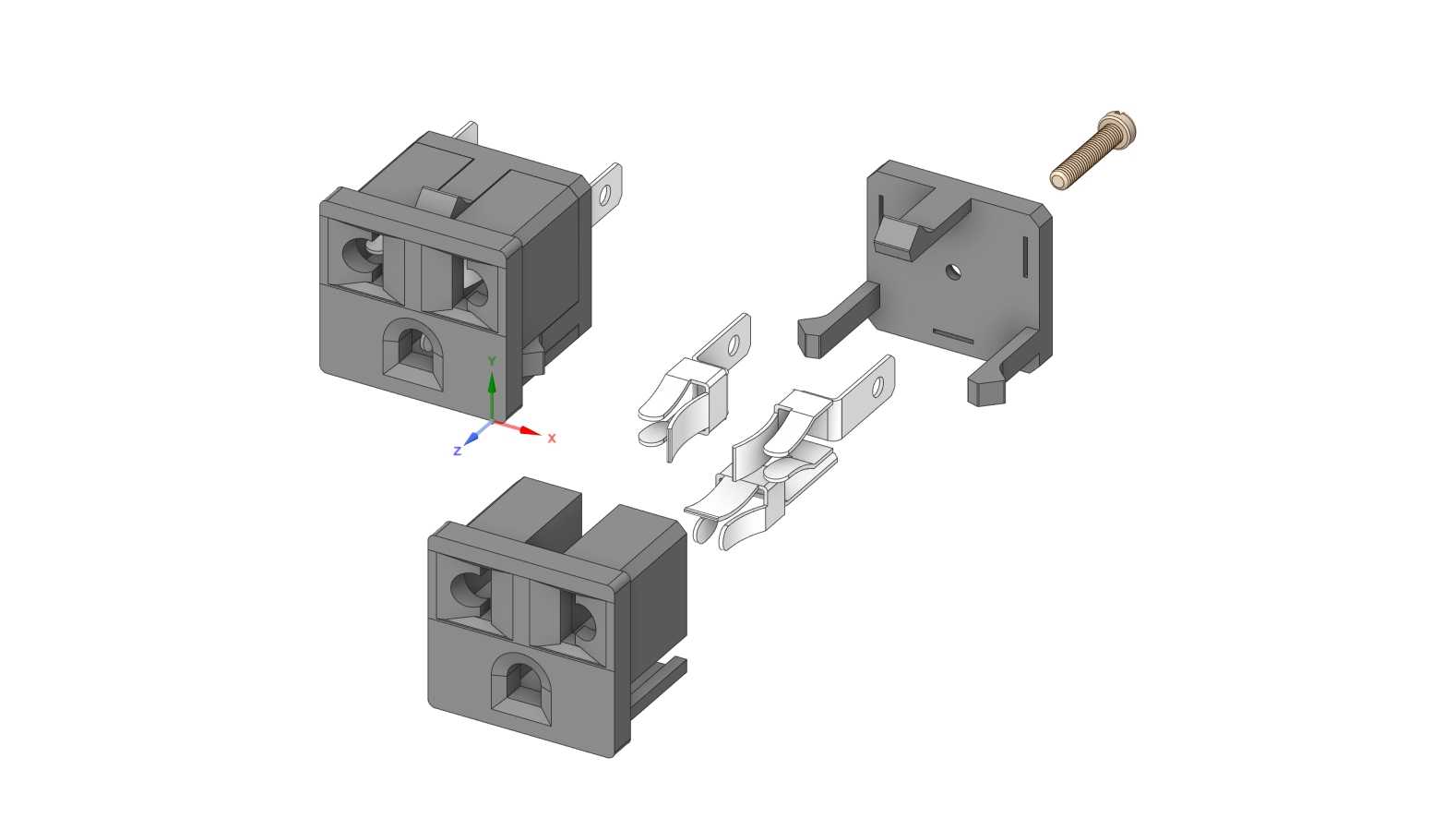

　　这款AC电源输入插座组件，是面向各类工业电控设备、机床电控箱、小型机电产品做市电输入接驳的核心接插部件，日常在CA6140这类普通车床的电控辅件配置里，常作为柜体侧市电输入的接驳端口使用，也可适配各类台式工业设备、测试仪器的电源输入接口场景。整套组件拆分来看包含绝缘基座外壳、两组导电接触弹片、固定安装支架、锁紧螺丝几个核心部分，所有零件的配合间隙在建模阶段就按照量产装配公差做了预留，不会出现装配干涉的问题。

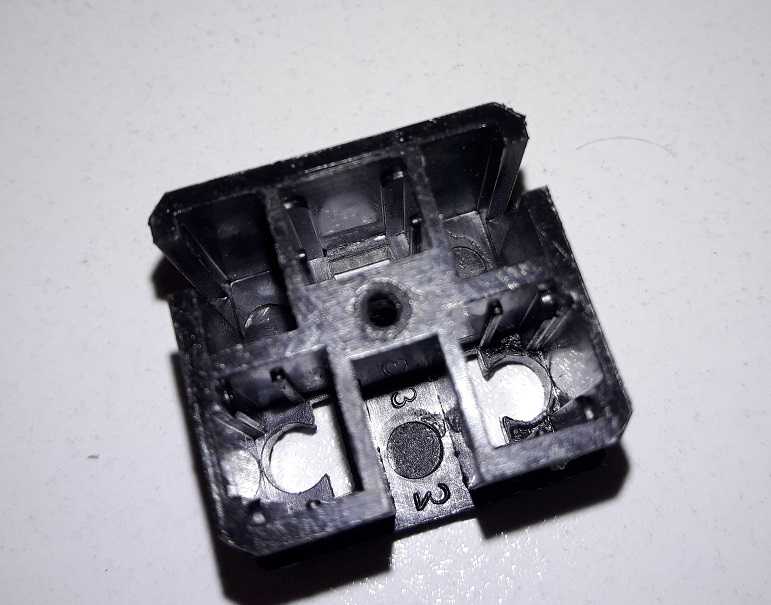

　　从实际使用场景出发，这类插座需要长期承载市电回路的通流任务，因此绝缘壳体选用耐温阻燃的热固性塑料材质建模时做了均匀的壁厚设计，壳体壁厚控制在1.8mm，既保证绝缘强度和结构刚性，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲问题。壳体上的插套入口做了导向倒角，方便公端插头顺利插入，同时入口处的挡边结构可以避免插头插偏导致内部弹片变形，内部的弹片安装槽做了定位卡扣结构，装配时不需要额外打胶或者压接固定，直接卡入槽位就能完成弹片的定位，能有效提升产线装配效率。

　　内部的导电接触弹片采用高弹性锡磷青铜材质的结构设计，建模时特意优化了弹片的弯折弧度，接触部位做了圆弧包角处理，插头插入时弹片的接触压力保持在合适区间，既不会因为压力过大导致插拔力过紧、用户操作费力，也不会因为压力不足导致接触电阻过大、长期通电出现温升过高的隐患。弹片尾部预留了焊线接线位，同时也适配快插端子的压接需求，方便不同生产工艺的厂家灵活选择接线方式。

　　安装固定部分，组件自带的金属安装支架从壳体两侧伸出，支架上预留了两个M3规格的安装孔，孔位中心距按照行业通用的AC插座安装尺寸做了匹配，安装时可以直接通过螺丝固定在设备柜体的面板开孔上，面板开孔尺寸在建模时也做了适配标注，开孔边缘和插座壳体的配合间隙控制在0.2mm，既方便安装时顺利嵌入，也不会出现间隙过大导致面板固定后松动歪斜的问题。配套的锁紧螺丝用于支架和壳体的锁紧固定，螺丝头做了沉头设计，锁紧后不会突出支架表面，避免安装时和面板之间出现间隙。

　　设计过程中特意做了防呆结构，插座的两个插套孔位做了极性区分，不同极性的弹片安装槽尺寸有细微差异，装配时不会出现弹片装反导致极性接错的问题，同时壳体外侧的定位凸台可以和面板开孔的定位缺口配合，安装时不会出现插座装反的情况。整套模型的所有配合面都做了拔模斜度处理，拔模角度按照注塑件和冲压件的常规工艺要求设置在1.5度，完全符合量产开模的工艺要求，不需要后续做结构修改就能直接对接模具厂开模生产。从结构强度角度，壳体内部做了加强筋布局，加强筋的厚度控制在壁厚的0.6倍，既提升了壳体的抗冲击能力，在插头反复插拔的过程中不会出现壳体开裂的问题，也不会因为加强筋过厚导致注塑时出现表面缩痕。弹片的应力集中位置做了圆角过渡处理，经过反复插拔的疲劳模拟，弹片的弹性衰减控制在合理范围内，可以满足上万次插拔的使用寿命要求。在电气安全方面，插座的带电部位和安装金属支架之间的爬电距离按照强电安全规范做了足够的预留，完全满足电气安规的要求，不会出现漏电、击穿的安全隐患。
