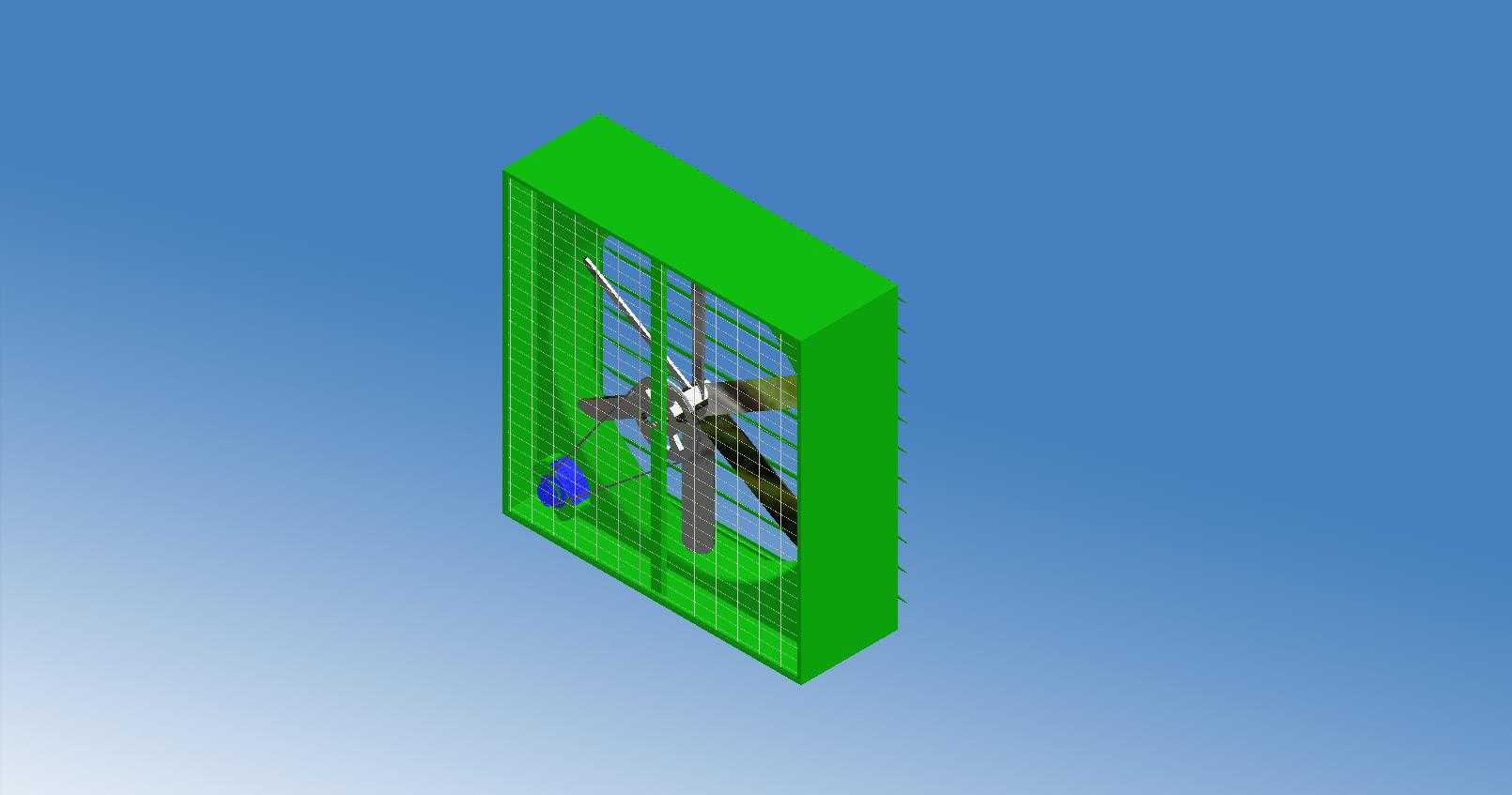

五十英寸畜牧养殖负压通风降温风机

　　这套结构对应的是规模化畜禽舍与工业厂房中常见的负压通风设备，扇叶直径按五十英寸规格设计，整体采用方形厚壁外框承载，正面布置密筋防护网，后部容纳电机、皮带张紧机构与多叶片风轮。在养殖现场，这类风机通常成排安装在山墙或侧墙下部，配合湿帘与进风窗使用：风机启动后舍内形成微负压，外界新鲜空气经湿帘降温后横向穿过畜禽活动区域，把氨气、粉尘、余热和多余湿气强制排出，夏季用于缓解热应激，春秋季则承担最小通风量换气，冬季也可通过变频或间歇运行控制舍内湿度与有害气体浓度。

　　从结构布置看，方形外框是整机的安装基准，也是墙体开洞的配合边界。建模时外框四边保留了足够的法兰宽度，便于现场用膨胀螺栓固定在预埋框或钢结构墙梁上，框体厚度方向容纳风轮、电机座和导流部件，安装后墙面外侧仅露出百叶或防护网，内侧与舍内空间连通。外框四角做了加厚处理，因为风机长期运行存在振动，角部是应力集中位置，加厚后可以减少框体扭曲，也能保证扇叶与风筒之间的环形间隙均匀，避免扫膛。正面防护网采用纵横交错的细筋阵列，网格间距既要满足防护要求，防止人员或畜禽接触旋转扇叶，又不能过度阻挡进风面积；网筋在模型中按等距排列，中心区域对应电机和轮毂位置做了局部加强，便于检修时承受少量手部支撑力。

　　风轮部分采用大直径、低转速、大风量的设计思路。五十英寸扇叶的叶尖线速度较高，叶片型线不是简单平板，而是沿半径方向存在扭转角：靠近轮毂处安装角较大，以保证根部有足够做功能力；靠近叶尖处安装角逐渐减小，降低叶尖载荷和噪声。叶片数量与叶宽匹配电机功率，追求在较低静压下输送大体积空气，这与高压离心风机的应用逻辑不同。负压风机的工作阻力主要来自湿帘、百叶、防护网和舍内通风管道，静压要求不高，但风量必须充足，因此叶型设计更注重通流面积和出口气流导向。轮毂与扇叶的连接位置在模型中单独体现，便于工程人员校核螺栓分布、拆装空间以及动平衡校正面。

　　传动与动力布置方面，该类设备常采用电机侧置、皮带传动的方式。电机安装在框内可调滑轨上，通过移动电机中心距来张紧皮带，维护时不需要拆卸风轮即可更换三角带。皮带传动的优势在于电机可以避开气流中心的高湿、高粉尘区域，同时通过带轮配比把电机高转速降为风轮低转速，获得更大扭矩和更低噪声。模型中电机座、张紧螺栓、皮带轮和护罩位置都应保留清楚，因为现场维护频率最高的正是皮带、轴承和电机润滑。若用于高腐蚀养殖环境，结构上还会在外框、网片和紧固件表面采用镀锌或喷塑处理，叶片常用玻璃钢或镀锌钢板制作，以抵抗氨气、粪污挥发物和冲洗水汽。

　　安装边界需要重点核对墙体洞口尺寸、外框外形尺寸和后方检修空间。方形风机不是单纯塞入墙洞即可，周边需要设置密封框，防止漏风形成短路气流；外侧应配置防风防雨百叶，停机时百叶闭合，减少冬季冷风倒灌；内侧与湿帘之间的距离要保证气流平稳，避免紧邻弯头或遮挡物造成进风不均。若多台风机并列，台间距和安装高度应结合舍宽、饲养密度和夏季最大通风量计算，不能只按单台风量简单叠加。模型中厚框、网片、叶片、电机座和侧部附件的相对位置完整，可用于检查墙洞预留、检修门开启方向、皮带护罩拆装以及叶片与外框间隙。

　　在三维设计阶段，结构工程师通常会先确定风轮直径和外框断面，再反向布置电机与传动件。外框尺寸决定建筑开孔，风轮直径决定风量等级，叶片与风筒间隙决定效率和安全性，防护网形式决定运维风险。该模型把这些关键关系集中在一个方形机组内，既适合畜牧场通风系统选型演示，也可作为厂房排风、温室降温、车间除尘补风等场景的设备布置参考。实际建模深化时，还应进一步补充百叶开启角度、电机接线盒位置、吊装点、排水孔以及轴承座润滑通道，使设备从外观结构延伸到可施工、可安装、可维护的工程状态。
