CA6140车床配套气体控制阀结构设计

　　在普通车床的气动辅助回路设计中，气路控制阀件的结构合理性直接影响整套气动系统的动作可靠性，这款适配CA6140车床的气体控制阀，主要用于机床气动夹紧、气动吹屑等辅助气路的通断与流量调节环节，是车床气动改造与原厂配件替换场景中常用的控制元件。从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，不少加工场景会配套气动夹具完成工件快速装夹，或是加装定点吹屑装置清理加工区域的切屑，这类辅助气路需要独立的控制阀件完成气路启闭、压力适配，这款阀件正是针对这类机床配套场景设计，安装位置通常布置在车床侧方的气路汇流排附近，不需要额外改造安装支架，适配原有气路的接口尺寸。

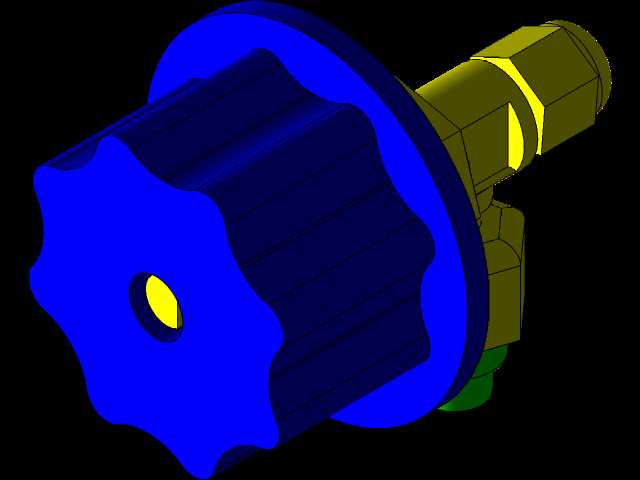

　　从功能特性来看，这款阀件采用旋钮式调节结构，顶部的星形旋钮做了防滑齿形设计，操作人员戴劳保手套也能完成拧动操作，不需要额外工具即可完成开度调节，旋钮下方的阀座部分做了台阶式密封结构，配合内部的密封件可以在0-0.8MPa的常规车间供气压力下实现无泄漏通断，侧方的出气接口采用快插式结构适配常规气动软管，下方的绿色部分为排气消声结构，阀件启闭过程中排出的余气可以通过该结构降低排气噪声，避免车间内产生额外的气动噪声污染。

　　设计思路上，这款阀件没有采用复杂的电磁控制结构，完全采用纯机械手动控制，一方面是考虑到CA6140车床本身的气动辅助回路动作逻辑简单，手动控制完全可以满足操作需求，不需要额外布设控制线路，降低改造与维护成本；另一方面纯机械结构的阀件对车间多粉尘、多切削液飞溅的使用环境适应性更强，没有电子元件也就不存在受潮、进尘导致的元件失效问题，日常维护只需要定期更换密封件即可，使用寿命远高于同规格的电磁控制阀。结构设计上特意将调节旋钮的直径做了加大处理，旋钮边缘的齿形深度控制在3mm左右，既保证防滑效果，又不会因为齿形过深积存切屑与油污，清理起来更加方便。

　　从外形尺寸与安装边界来看，这款阀件整体长度控制在75mm左右，最大外径为旋钮部分的42mm，安装时只需要保证侧方出气接口预留20mm的软管插接空间，旋钮操作侧预留50mm的操作空间即可完成安装与操作，不需要占用过多的车床侧部安装空间，阀件的进气接口采用标准外螺纹结构，可以直接拧在常规的气路汇流板上，不需要额外加装转接头，安装过程可以在十分钟内完成，适配绝大多数CA6140车床的现有气路布局。在实际选型匹配时，需要注意这款阀件的额定通径为6mm，适配的气路流量可以满足单路气动夹具或者单路吹屑装置的供气需求，如果是多回路气路需要搭配更大通径的总控制阀使用，单独使用这款阀件控制单路执行元件完全可以满足流量需求。另外阀件的密封件采用耐油橡胶材质，可以适配车间内含有少量油雾的压缩空气环境，不会因为长期接触油雾出现密封件溶胀失效的问题，日常使用过程中不需要频繁更换密封配件，降低了设备的日常维护工作量。

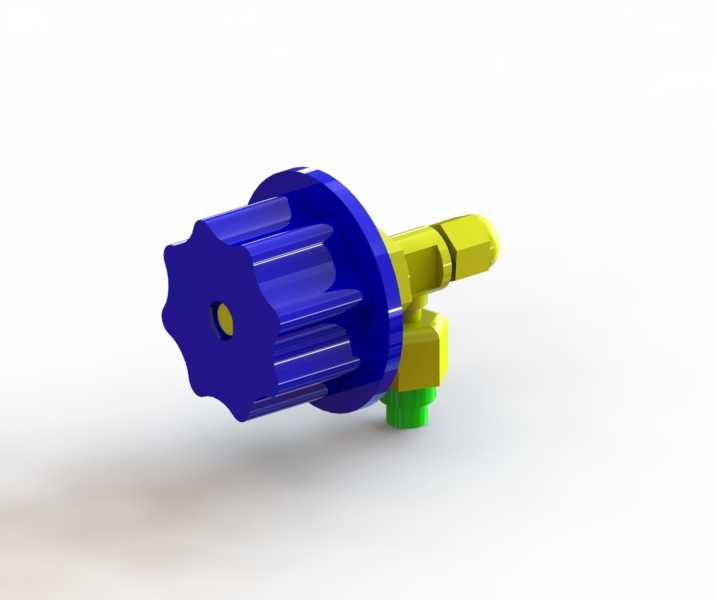

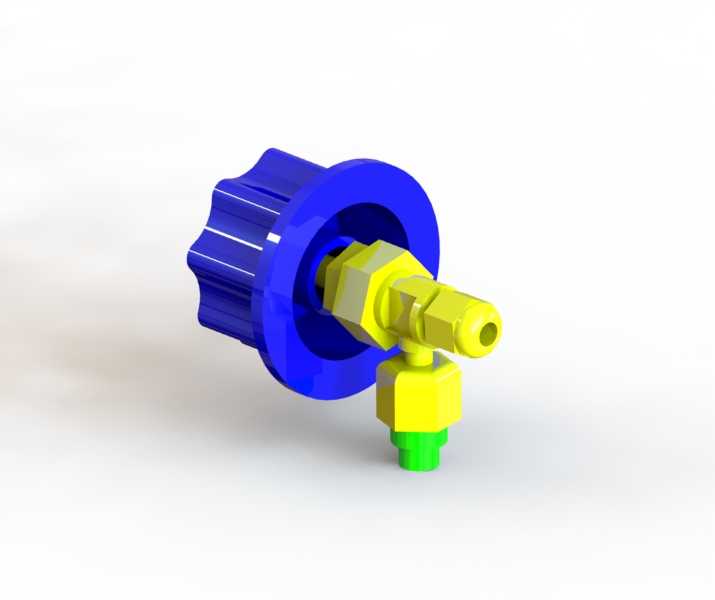

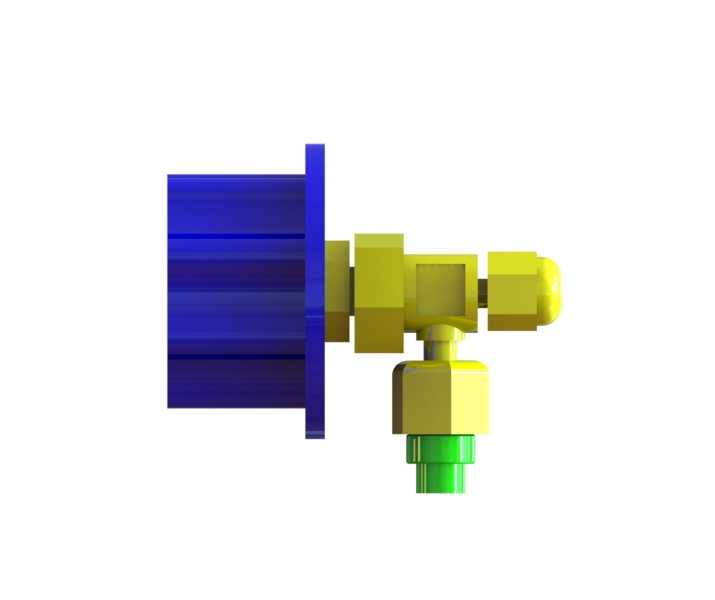

　　在三维建模过程中，这款阀件的结构细节做了完整还原，包括旋钮的防滑齿形、接口的螺纹结构、消声端的防滑纹路都做了等比例建模，建模过程中对各个配合面的尺寸公差做了合理预留，装配状态下各个零件之间不存在干涉问题，可以直接用于机床气路布局的装配干涉检查，也可以作为阀件选型时的尺寸参考依据，帮助设计人员在完成车床气路改造设计时提前确认安装空间，避免出现安装位置干涉、操作空间不足的问题。对于从事普通车床自动化改造、机床配件设计的工程人员来说，这类标准化的气动阀件三维模型可以直接调用到装配体中，不需要从零开始建模，能够大幅提升设计效率，同时模型的尺寸参数完全按照实物测绘完成，和实际产品的尺寸偏差控制在0.1mm以内，完全可以满足布局设计、干涉检查的使用需求。
