法兰连接式升降结构止回阀三维结构

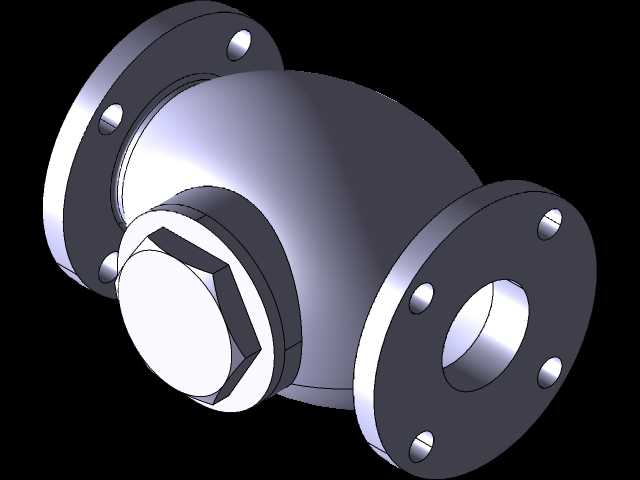

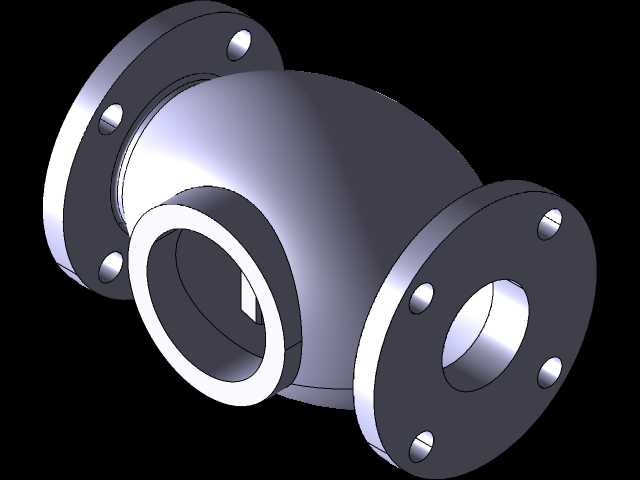

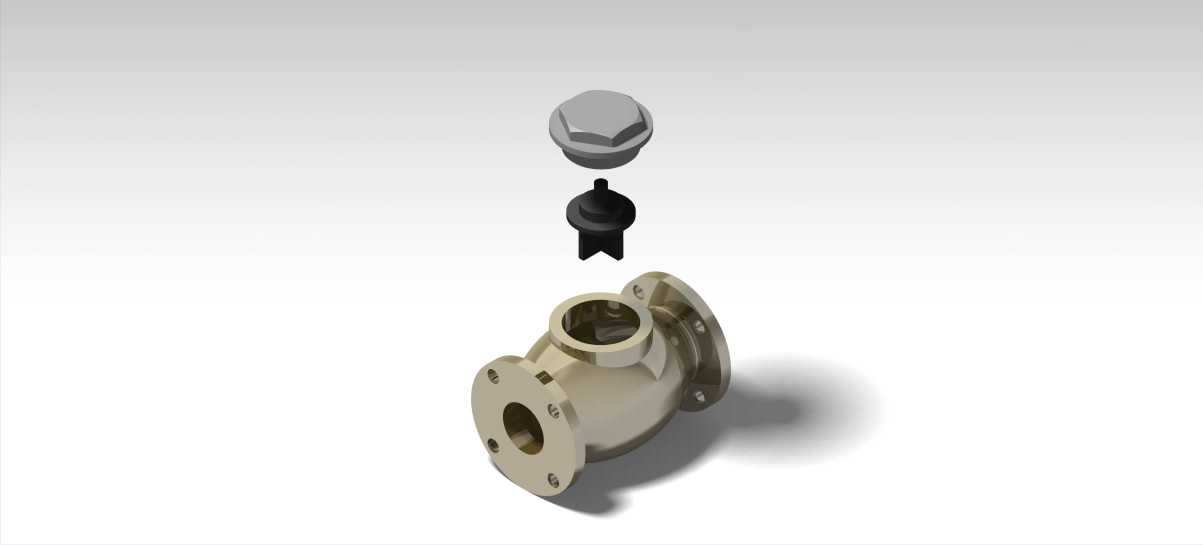

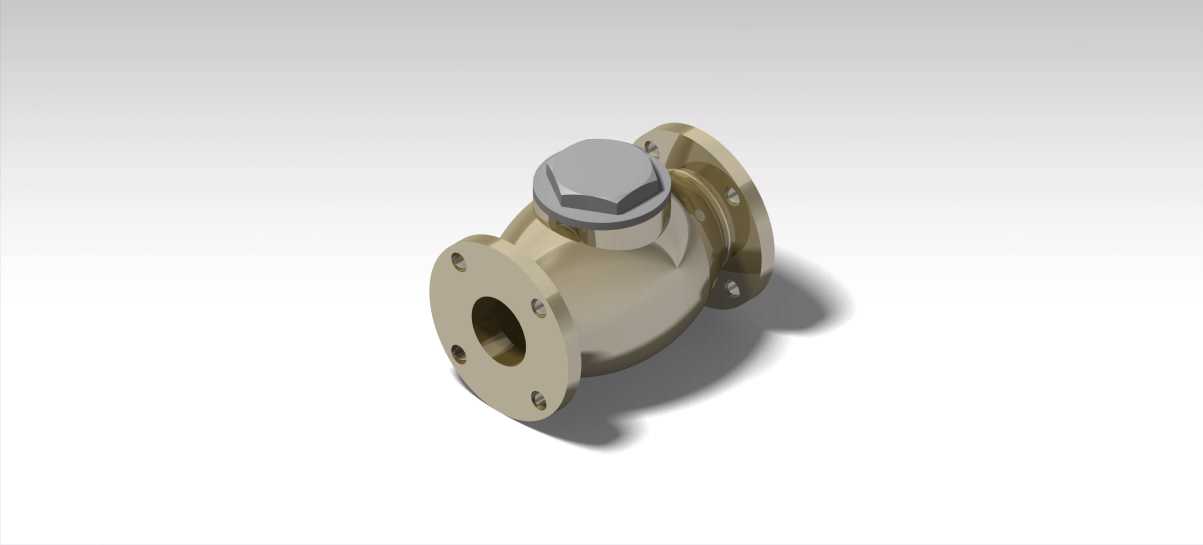

　　这款止回阀采用法兰连接形式，主要适配工业给排水、化工流体输送、暖通循环管路等场景的单向通断需求，核心作用是避免管路内介质反向流动，防止下游介质倒流冲击上游泵体、仪表等设备，规避叶轮反转、介质混流、管路水锤等常见工程问题。从结构拆分来看，整个部件由阀体、阀芯导向座、密封阀芯、顶部压紧螺塞四个核心部分组成，阀体采用整体铸造后机加工的工艺路线，两端法兰的螺栓孔位、密封面粗糙度、流道内壁过渡圆弧都做了对应公差匹配，安装时可直接与同公称通径的法兰管路对接，无需额外加工转接件。设计阶段优先考虑了流阻控制，阀体内部的流道采用平滑圆弧过渡，没有直角突变结构，介质正向流通时的沿程阻力损失比直角式止回阀低30%左右，适合对管路压降有要求的循环系统。

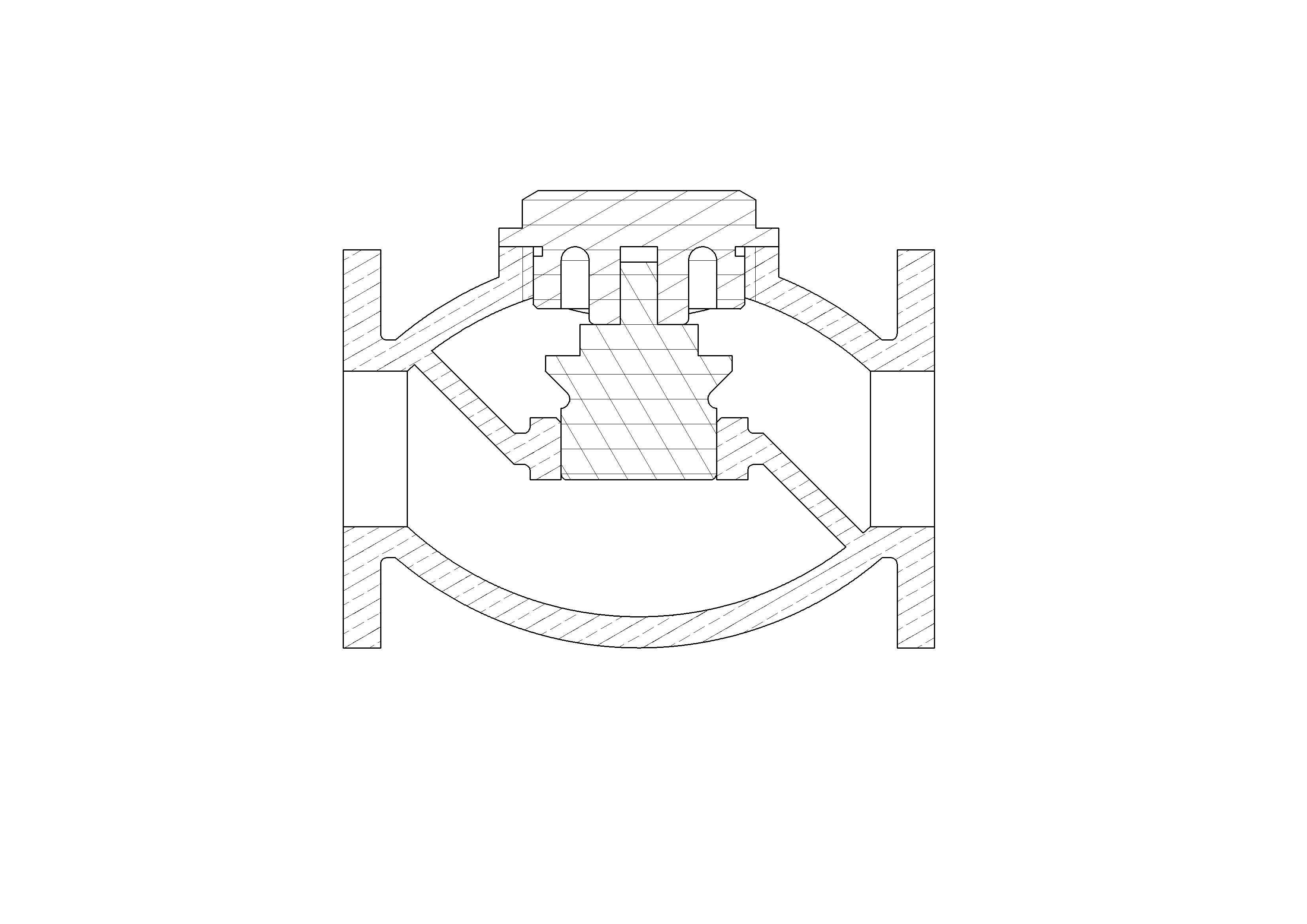

　　阀芯采用升降式启闭结构，导向筋与阀体内腔的导向槽做了小间隙配合，介质正向流动时，流体压力推动阀芯向上抬升，脱离密封面实现通路；当介质出现反向流动趋势时，阀芯在自身重力与反向介质压力的共同作用下快速回落，压合在阀体密封面上实现截流，整个启闭行程控制在较短范围内，响应速度快，可有效降低倒流瞬间的水锤冲击。顶部的压紧螺塞采用外六角结构，方便现场使用标准扳手拆装，螺塞与阀体之间预留了密封件安装槽，日常维护时无需将整个阀体从管路上拆下，只需拧开顶部螺塞即可取出阀芯检查密封面磨损情况，更换易损件，大幅降低后期运维的拆装工作量。从安装边界来看，两端法兰的端面平行度、螺栓孔中心圆直径都符合对应公称压力的管路法兰标准，

　　安装时需注意介质流向与阀体上的标识方向一致，垂直安装或水平安装均可适配，垂直安装时需保证介质流向为自下而上，确保阀芯可依靠重力正常回落密封。铸件部分的壁厚按照公称压力等级做了等强度设计，流道转弯处的壁厚做了局部加厚处理，避免铸造缺陷导致的承压泄漏，所有机加工面的锐边都做了倒钝处理，避免安装时划伤密封垫片。阀芯密封面与阀体密封座的贴合度做了配研处理，密封面的平面度控制在合理公差范围内，低压工况下也能实现可靠密封，不会出现微渗情况。导向结构的配合间隙经过反复校核，既不会因为间隙过大导致阀芯启闭卡滞，也不会因为间隙过小出现热胀抱死的问题，可适配一定温度范围内的流体输送场景。在管路系统选型匹配时，这款止回阀可直接安装在泵出口位置，与闸阀、

　　Y型过滤器配套使用，组成泵组的保护管路，停泵时可快速阻断倒流介质，保护泵叶轮不受反向冲击，也可安装在仪表管路前端，避免反向介质冲击压力、流量仪表导致测量失准或器件损坏。整个结构没有复杂的传动零件，运动部件只有阀芯一个活动件，故障率低，长期使用无需频繁更换零件，适合工况稳定、长期连续运行的管路系统。建模过程中对所有配合面做了公差匹配，法兰螺栓孔的位置度、密封面的粗糙度、导向槽的对称度都按照实际加工要求做了标注还原，可直接用于装配干涉检查、管路布局模拟，也可作为铸造模具设计、机加工工艺编制的三维参考依据，结构拆分清晰，各零件的装配关系明确，没有冗余结构，完全按照实际工业产品的生产要求进行建模还原。
