基于扫掠特征构建的开口销连接结构

　　开口销作为机械连接领域应用极广的防松紧固件，在各类需要限定销轴、螺栓相对位置的装配场景中承担着核心的限位防脱作用，从重型工程机械的铰接销轴锁止，到小型机电设备的螺栓副防松，再到民用五金的活动关节定位，都能见到这类零件的身影。这类零件的核心作用，是在完成销轴、带孔螺栓的装配后，穿过杆件端部的预制径向孔，再将开口销的两个支脚掰开至不同角度，以此阻挡销轴从装配孔中轴向窜出，避免设备运行过程中因振动、冲击载荷导致连接松脱，引发结构失效风险。

　　在实际工程应用中，开口销的选型首先要匹配被锁止杆件的径向通孔直径，销体的公称直径需要略小于通孔内径，保证装配时可以顺利穿入，同时销体的有效长度需要满足：穿入通孔后，销的环形头部能够贴靠在杆件的一侧端面，两个支脚伸出通孔另一侧的长度足够完成掰开弯折操作，不会因为长度过短导致弯折后无法形成有效阻挡，也不会因为长度过长干涉周边其他运动部件的运行轨迹。常规应用场景下，开口销的两个支脚掰开角度通常控制在60度到90度之间，既保证足够的防脱限位力，也方便后续设备维护时的拆卸操作，在存在持续高频振动的工况下，还会将其中一个支脚弯折贴靠在销轴的轴向端面上，进一步提升防松可靠性。

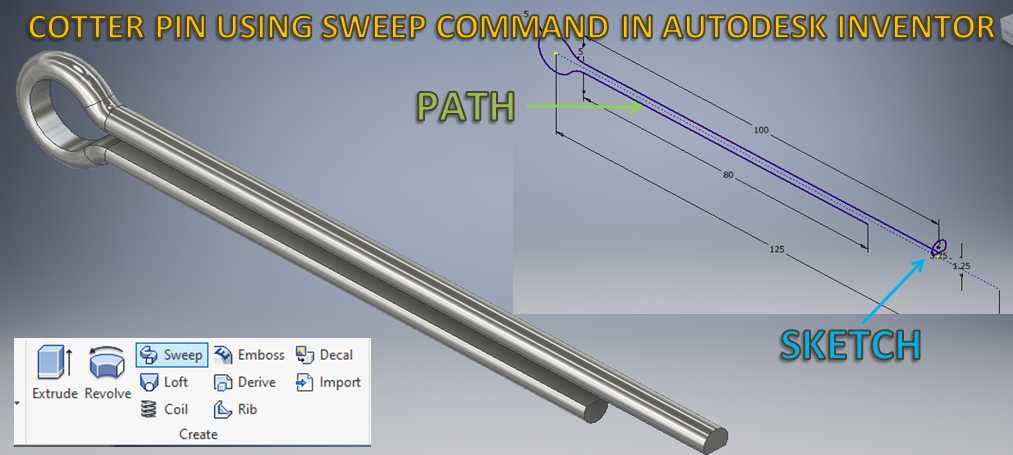

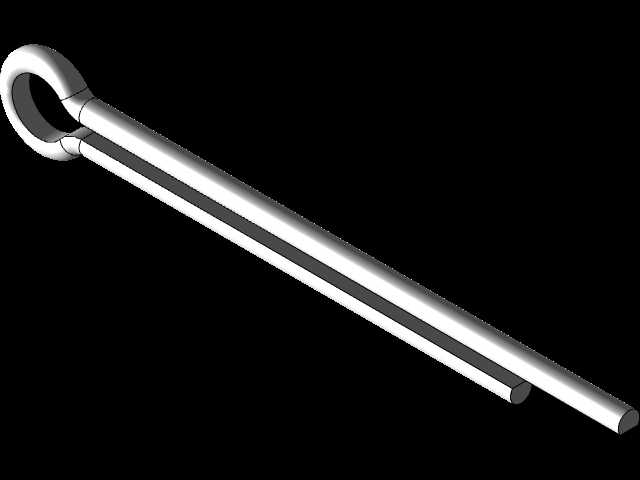

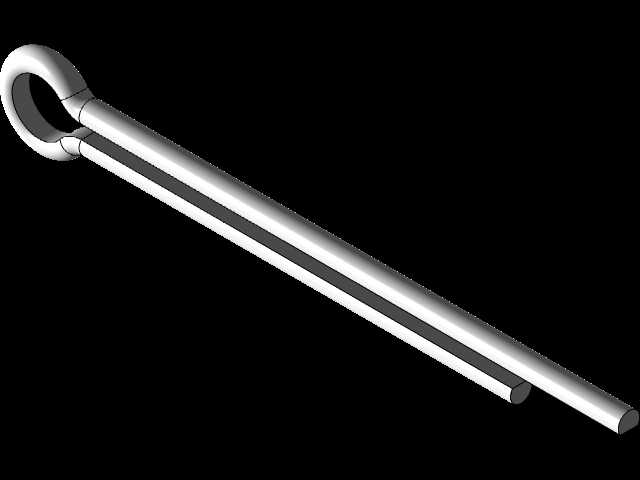

　　从结构设计的角度来看，开口销的整体结构分为半环形的头部和两根等长的平直支脚，传统建模过程中很容易直接采用拉伸加切除的方式构建，但这种方式很难还原实际加工过程中金属线材弯折成型的工艺特征，也不利于后续根据不同公称直径、长度规格快速做参数化调整。采用扫掠方式构建模型时，首先需要绘制完整的路径草图，路径包含半环形头部的圆弧段和两根支脚的直线段，圆弧段的直径需要匹配对应规格开口销的头部内径，直线段需要保证平行度和长度尺寸的一致性，避免出现两支脚长度不等、间距不均的问题；扫掠所用的截面轮廓为半圆形，对应开口销成品的半圆柱截面形态，截面沿路径扫掠过程中需要保持截面方向与路径切线方向垂直，才能还原真实的零件形态。

　　建模过程中需要特别注意几个细节：半环形头部与支脚的过渡位置需要做微小的圆角处理，对应实际冷弯折弯工艺中的圆角特征，避免模型出现尖锐直角，和实际加工成型的零件形态不符；两根支脚的端面需要做微小的倒角，模拟实际产品端部的去毛刺处理，也能在装配仿真过程中避免出现尖锐边干涉的误判；整个零件的壁厚需要保持均匀，对应金属线材的线径规格，不同公称直径的开口销对应不同的线径参数，参数化设计时可以将线径、头部圆弧半径、支脚长度设置为关联变量，调整规格时只需要修改对应参数即可快速生成新的模型，大幅提升同系列零件的建模效率。

　　在装配边界层面，开口销属于一次性使用的防松零件，装配完成后支脚发生塑性变形，拆卸时通常需要直接破坏更换，因此建模时不需要考虑反复拆装的结构冗余，只需要保证尺寸符合对应的紧固件标准即可。在做整机装配的干涉检查时，需要重点确认开口销掰开后的支脚活动范围内没有其他运动部件，尤其是存在相对转动、往复移动的结构件，要预留足够的安全间隙，避免设备运行过程中支脚被运动部件剐蹭变形，失去防松作用。对于应用在户外、腐蚀环境中的开口销，还需要在模型基础上对应标注表面处理要求，比如镀锌、钝化等工艺要求，保证零件的使用寿命匹配整机的维护周期。

　　很多刚接触机械设计的人员容易忽略开口销这类小零件的建模准确性，往往用简化的圆柱或者片体代替，实际上在做运动仿真、装配工艺模拟时，准确的开口销模型能够帮助技术人员提前发现装配空间不足、干涉等问题，比如部分狭窄安装位置中，开口销穿入后掰开支脚的操作空间不足，就需要提前调整销轴的安装方向，或者更换更小规格的防松结构，避免实际装配时才发现问题，造成加工和装配的返工。采用扫掠方式构建的开口销模型，因为完全基于路径和截面的参数化逻辑，调整规格时不需要重新绘制基础特征，只需要修改路径尺寸和截面直径，就能快速生成符合标准的不同规格零件，对于需要频繁调用紧固件模型的设计场景来说，能够大幅减少重复建模的工作量，也能保证整个系列零件的建模逻辑统一，避免不同规格模型出现结构细节不一致的问题。
