五针信号传输Clinko CAN法兰安装插座结构

　　在工业设备的信号传输链路搭建过程中，板端或者面板端的CAN总线接插件选型，往往是容易被忽略但直接影响整套设备通讯稳定性的环节，尤其是在存在振动、油污、常规粉尘的工业现场，普通的插针式接插件很容易因为安装固定不牢、插接件松脱出现信号中断、报文丢包的问题，这款五针结构的Clinko CAN插座，就是针对这类工业场景的面板安装需求做的反向工程复刻结构，完全匹配实际项目中已经批量验证过的安装与使用参数。从实际应用场景来看，这类插座主要用在机床电控柜面板、工业机器人关节控制盒、自动化生产线的分布式IO模块端，作为CAN总线信号的外露式接口，用来连接手持调试终端、外部传感器总线、跨设备的通讯线缆，相比直接把线缆引出柜体的接线方式，

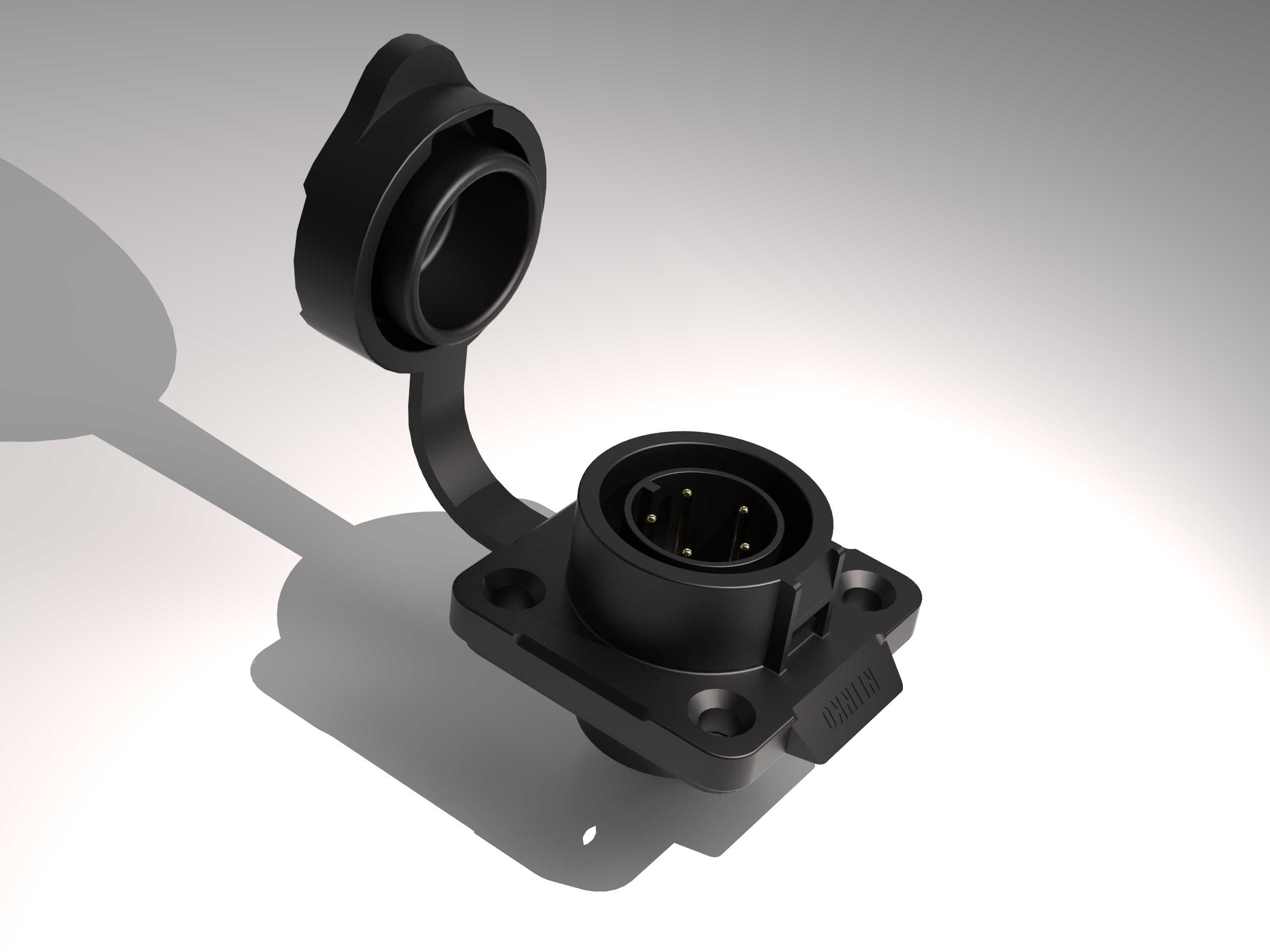

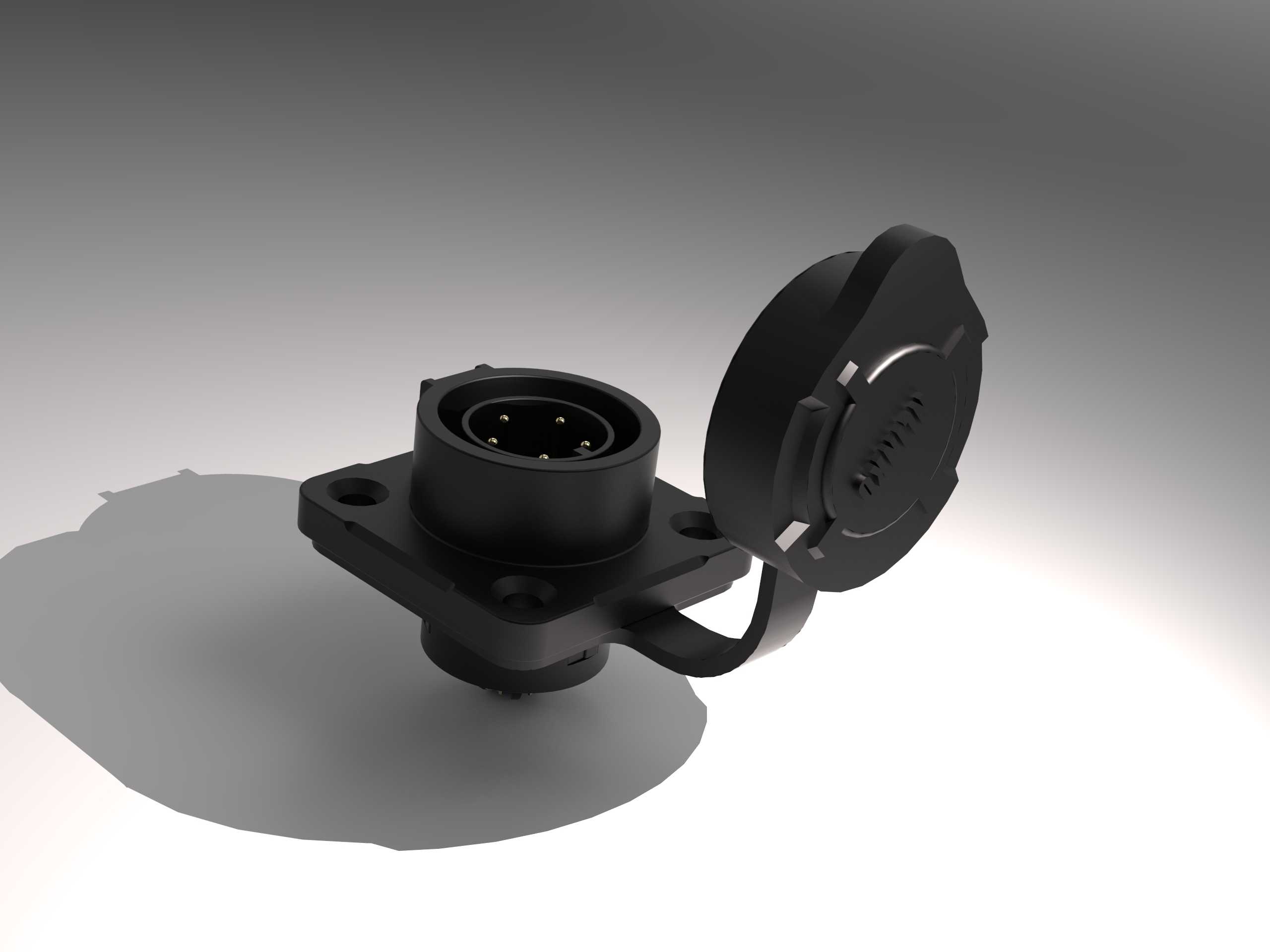

　　这种带法兰固定的插座可以把接口的受力点全部转移到柜体面板上，不会因为线缆拖拽扯动内部的PCB接线焊点，从根源上避免接线松脱的故障。从功能特性上看，这款插座采用五针的芯体布局，其中两针作为CANH与CANL的信号传输通道，剩余三针可以根据实际需求配置为屏蔽层接地、备用信号传输或者低压辅助供电通道，完全满足常规CAN总线的接线需求，插座自带的连体防水胶塞可以在插头未插接的时候盖住接口位置，阻挡加工现场的切削液飞溅、金属粉尘进入接口内部造成针脚短路或者接触不良，胶塞和插座本体采用软胶连体结构，不会出现单独胶塞丢失的问题。在设计思路上，整个结构完全按照实物的反向测绘尺寸构建，首先确定的是法兰安装面的边界尺寸，

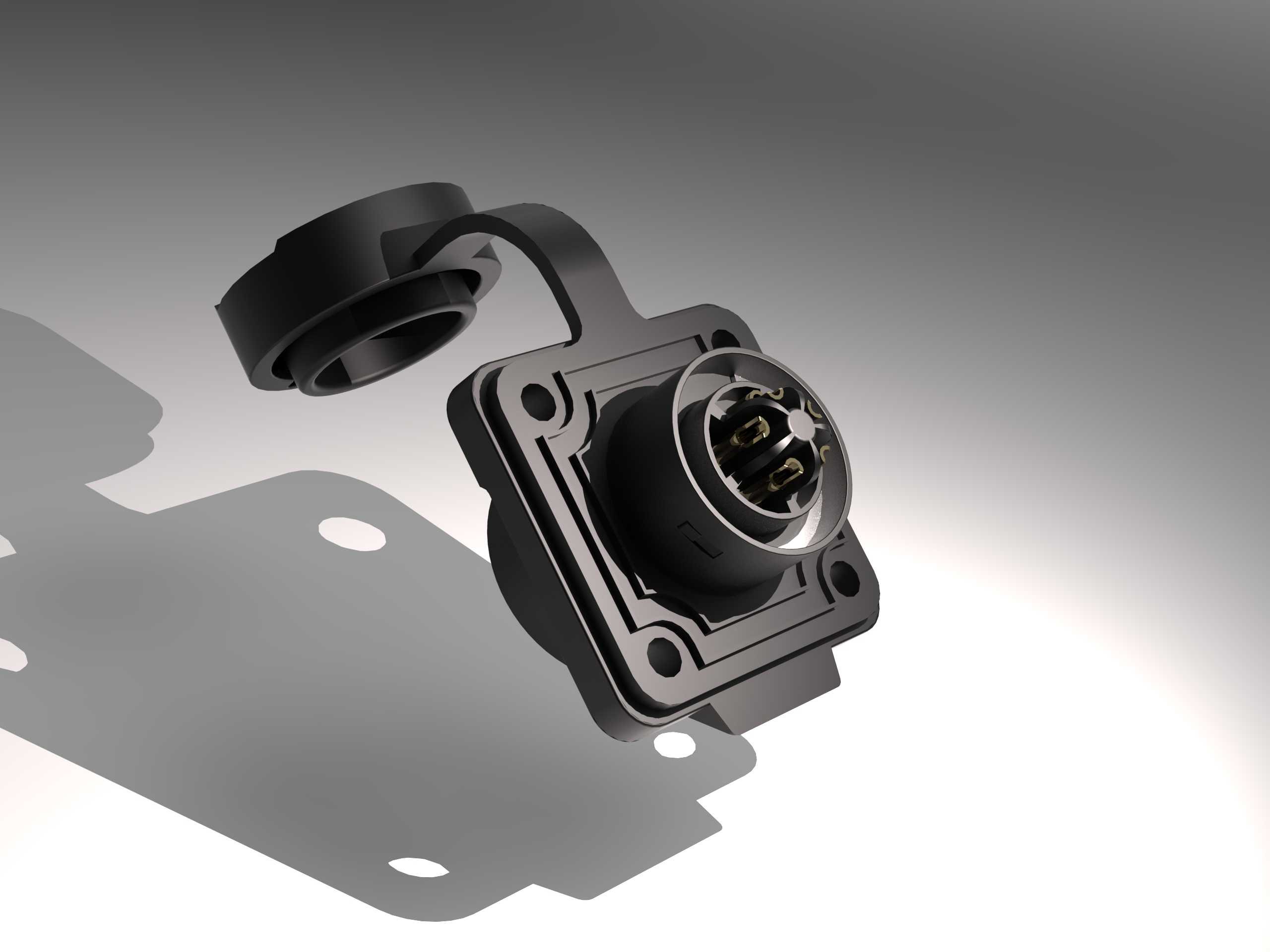

　　方形法兰的四个安装孔位完全匹配行业通用的开孔尺寸，不需要对原有设备的面板开孔做二次修改就可以直接替换同规格的进口接插件，安装孔位做了沉台设计，用沉头螺丝固定之后螺丝头不会突出法兰表面，避免和插接的插头外壳产生干涉；插座的插针基座采用耐高温的工程塑料结构，插针的伸出长度、相邻插针的间距都严格按照实物尺寸还原，保证和配套插头插接之后的接触深度符合接插件的行业规范，不会出现接触过浅导致的信号闪断，也不会因为接触过深顶弯插针。从安装边界来看，法兰盘的厚度、插座本体向后伸入柜体内部的长度都做了精准的尺寸还原，设计人员在做电控柜内部布局的时候，可以直接参考这个模型预留安装空间，不需要额外预留冗余的避让位置，

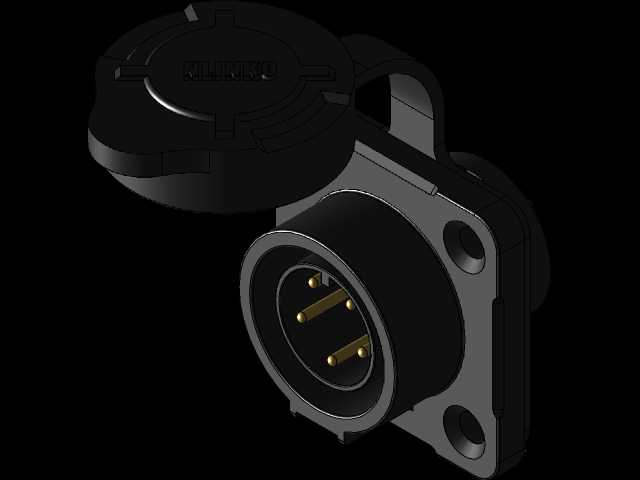

　　插座前端的插接导向槽做了不对称的防呆设计，插头插接的时候只有对应方向才能插入，完全避免插反导致的针脚弯折、信号接反问题；插座尾部的接线端预留了焊杯结构，可以直接焊接导线或者连接PCB板的插针，适配不同的接线场景，不管是板载焊接还是导线压接都能满足安装需求。在实际的设备调试过程中，这类带固定法兰的CAN插座相比普通的航插，插接的锁紧力度更适中，不需要额外旋转锁扣就可以实现稳定连接，日常调试插拔的时候操作效率更高，同时针脚的接触电阻更低，长距离传输CAN信号的时候不会因为接触压降导致信号波形畸变，能够适配最高1Mbps的CAN总线通讯速率，完全满足工业现场的实时通讯需求。整个结构的所有配合面都做了公差预留，比如法兰和面板之间的密封槽尺寸、插针和基座的配合间隙、胶塞和接口的配合过盈量都按照实际生产的装配公差做了偏移，按照这个模型加工生产的零件可以直接完成装配，不需要二次修配，对于需要做设备备件替换、自主生产配套接插件的工程师来说，直接参考这个结构就可以完成相关的设计工作，不用再对实物做重复的测绘工作，也能避免自行测绘出现的尺寸偏差导致安装不匹配的问题。
