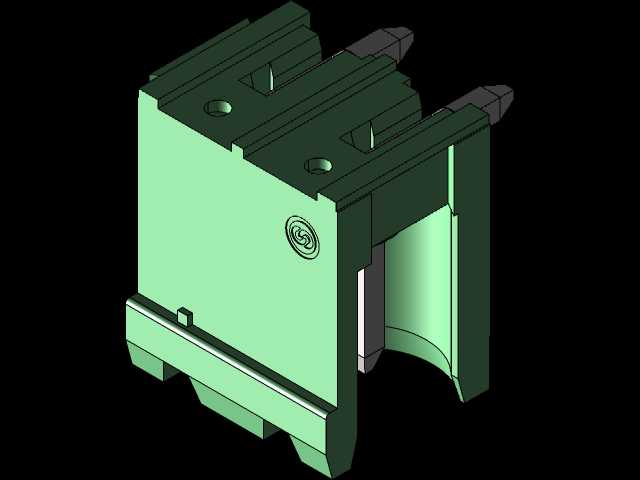

5.08mm间距两引脚90度弯针接线端子座

　　在工业控制板、电源模块、传感器转接板以及各类弱电配电终端的布线环节里，螺钉式接线端子座是最常见的导线引入接口之一。这套两引脚90度弯针结构的端子座，定位在5.08mm标准节距的接线场景，主要解决多股软线或单股硬线从设备面板侧引入、而PCB走线沿板平面延伸时的空间干涉问题。直针端子的焊脚垂直于板面，导线从端子上方锁入后会沿竖直方向出线，在外壳高度受限、内部堆叠紧凑的控制器里很容易和上盖、屏蔽罩或者相邻元件发生磕碰；90度弯针版本把焊接引脚折成与塑胶本体平行的方向，插装后端子本体贴靠PCB边缘，导线从侧向水平接入，整机组装时线束走向更顺，扎带固定点也更容易布置。

　　从结构上看，塑胶本体采用带挡墙的双层槽型设计，每个接线位都有独立的导线容纳腔，腔底做出圆弧过渡，避免多股铜丝在拧紧螺钉时被剪切折断。本体顶部预留螺钉操作孔，锁线螺钉可以从上方直接用螺丝刀下压旋转，不需要侧向让位，现场接线效率较高。相邻两个接线位之间用加强筋隔开，既防止锁线过程中塑胶开裂，也能在一定程度上降低相邻导线毛刺搭接造成短路的风险。本体两侧带有卡扣式导向边，和同系列多Pin端子并排拼接时可以互相咬合，保证多联端子安装后节距一致、顶面齐平。

　　焊脚部分采用方形截面金属针，弯折处保持足够的圆角半径，避免直角折弯产生应力裂纹。针体穿过塑胶本体后在接线腔内形成压接平台，螺钉旋紧时把导线端头压紧在该平台上，电流路径短，接触电阻稳定。针脚伸出塑胶底面的长度按照常规波峰焊与手工焊兼容的尺寸设定，插装到PCB后露出板面的部分能够形成饱满焊锡圆角，同时不会因为针脚过长而在焊接面顶到外壳。针脚间距严格按5.08mm排布，两个焊脚对应的PCB开孔可以直接套用标准端子封装，不需要在板上额外做异形孔避让。

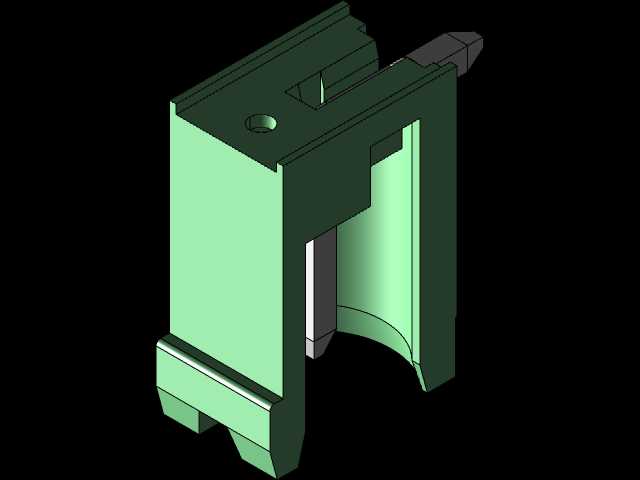

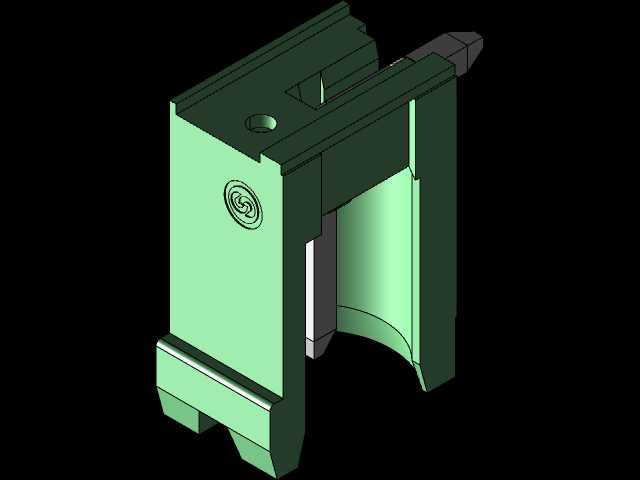

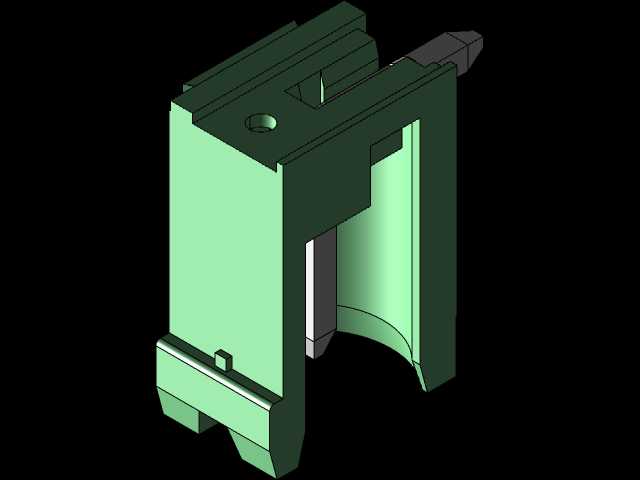

　　建模过程中把整套零件拆成塑胶本体、两根弯针焊脚以及底部固定定位柱几个独立实体来处理。塑胶件重点还原进线腔的圆弧底、螺钉孔的沉台、侧壁加强筋以及端部拼接卡扣，这些特征在模具开模时直接影响滑块方向和顶出位置，建模时保留均匀壁厚，拐角处做圆角过渡，避免出现壁厚突变导致的注塑缩痕。金属焊脚单独做成实体，折弯段、插入塑胶的锚固段以及露在腔体内的压线平台分段建模，方便在装配里检查针脚和塑胶孔的配合间隙，也便于后续导出针脚的2D成型图。底部的定位小柱对应PCB上的定位孔，装配时先靠定位柱预固定，再过波峰焊，能够有效抑制焊接过程中端子受热上浮偏移。

　　安装边界方面，端子座沿引脚排列方向的宽度由两个5.08mm节距决定，板上预留的封装宽度要在本体外侧再留出螺丝刀操作空间，尤其是靠近机箱侧壁的位置，不能把端子贴边布置，否则螺丝刀无法垂直下压。垂直于引脚排列的方向，弯针伸出本体后侧需要留出焊脚穿板及焊接面的高度，进线腔前方则要留出导线弯曲半径，多股软线接入后出线方向不应强行折成死角。高度方向上，本体顶面的螺钉孔到PCB表面的尺寸决定了外壳内腔净高，在紧凑壳体里可以依据这个高度判断是否需要在上盖对应位置做局部沉槽。

　　实际选型时，这类两Pin端子常和三Pin、四Pin同系列端子拼合使用，覆盖电源火线零线、直流正负、传感器信号对等少量导线的接入需求。在自动化设备的IO接口板、小型PLC扩展板、步进驱动器周边接线端子排以及灯具驱动电源上，这种侧向出线的90度结构比直针版本更贴近设备走线习惯，三维装配阶段把端子、导线束、外壳壁三者放在同一截面里核对间隙，就能提前发现现场接线时才会暴露的操作空间不足问题。
