商用健身房股骨训练器械结构设计

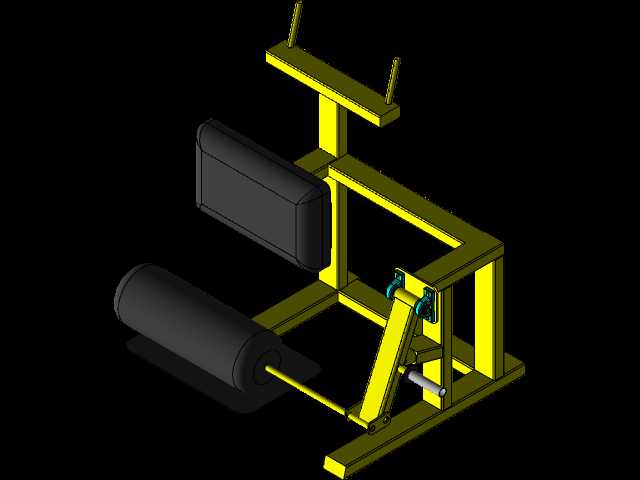

　　这款器械的结构设计核心围绕股骨周边肌群的抗阻训练需求展开，主框架采用矩形钢管拼焊成型，整体安装边界控制在长1200mm、宽800mm、高1300mm范围内，可适配常规商用健身房的器械排布间距，无需额外预留过大操作空间，地面安装仅需四个M12膨胀螺栓固定点位，安装后框架整体静载承重可达300kg，满足大体重训练者的使用需求。器械的受力路径经过反复校核，训练过程中人体施加的载荷通过腿部滚垫、靠背垫传递至主框架，最终分散到四个安装支脚，框架连接处采用满焊工艺，焊后做去应力处理，避免长期受载出现焊缝开裂、框架变形的问题。

　　从实际应用场景来看，这类器械主要部署在商用健身房、企事业单位职工健身室、运动康复机构的力量训练区，针对股四头肌、腘绳肌等股骨周边核心肌群做孤立抗阻训练，相比自由重量训练，固定轨迹的结构设计能降低训练者的动作控制门槛，减少腰部代偿受力，既适合初级健身者掌握标准发力模式，也能满足进阶训练者针对腿部肌群的精准刺激需求，部分康复场景下也可搭配轻负载用于下肢术后的肌肉力量恢复训练。

　　功能配置上，器械设置了两组不同功能的缓冲垫，上方的靠背垫采用高回弹发泡材质外包耐磨PU皮，倾斜角度固定在105度，贴合人体上半身倚靠的自然曲度，训练时能稳定支撑躯干，避免上半身晃动影响发力轨迹；下方的腿部滚垫同样采用软质发泡材质，直径设置为120mm，长度350mm，可完整贴合小腿前侧或后侧轮廓，训练时不会对局部肢体造成过大压强，滚垫内部配置深沟球轴承，转动阻力小于0.5N·m，保证动作过程顺滑无卡滞。器械的阻力调节采用插销式配重适配结构，预留了标准配重片的安装接口，调节档位间距为5kg，可覆盖从20kg到120kg的负载范围，适配不同训练水平的使用者。

　　设计过程中优先考虑了使用安全性与维护便捷性，所有框架的棱角位置都做了R5的圆角倒钝处理，避免训练者磕碰受伤；所有转动销轴的端部都设置了防脱卡簧，长期使用不会出现销轴脱出的故障；外露的金属表面做静电喷塑处理，涂层厚度控制在60-80μm，耐汗液腐蚀、耐日常摩擦，日常维护仅需定期检查销轴润滑情况、紧固安装螺栓即可，无需复杂的保养流程。器械的操作侧预留了足够的站立空间，训练者进出器械的动线无遮挡，相邻器械排布时只要保留600mm的通行间距即可满足使用需求，不会出现动线交叉干扰的问题。

　　结构细节上，器械的支撑斜梁采用45度倾角布置，刚好对应训练时的受力传力路径，能在减少管材用料的前提下保证框架整体刚性，经有限元校核，在最大额定负载下框架的最大形变量小于0.8mm，不会出现明显的晃动感，保证训练过程的稳定性。滚垫的转动轴采用45号钢调质处理，表面硬度达到HB220-250，耐磨性能优异，长期反复转动也不会出现轴颈磨损松旷的问题。靠背垫的安装板采用3mm厚钢板折弯成型，与框架之间采用螺栓连接，后期如果出现垫面磨损，可直接单独拆卸更换，无需整体更换框架部件，降低后期运维成本。
