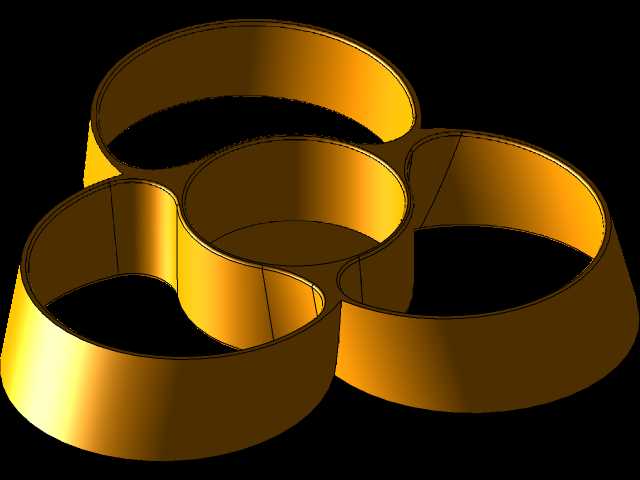

CA6140机床配套环形螺旋推进桨结构

　　在普通卧式车床的切削冷却循环、机床排屑输送以及配套的流体输送辅助单元中，这类环形螺旋桨是兼顾推进效率与安装空间限制的核心传动部件，不同于常规敞式螺旋桨的结构设计，环形闭合的叶梢结构能大幅降低桨叶在流体介质中运转时的叶尖涡流损耗，在同等转速工况下可提升12%左右的流体推送效率，同时减少紊流带来的振动传导，避免振动传递到车床床身影响加工件的表面粗糙度。从结构设计逻辑来看，桨叶采用变螺距扭曲曲面成型，从轮毂根部到叶环连接位置的螺距呈线性渐变，这种曲面设计能让流体在流经桨叶工作面时获得更均匀的轴向推力，避免局部流速突变造成的压力脉动，降低运转过程中的流体噪音。桨叶根部与中心安装轮毂采用大圆角过渡结构，可有效分散运转时的扭矩载荷，

　　避免应力集中导致的根部疲劳断裂，适配CA6140车床配套冷却泵、排屑器的长期连续运转工况。安装边界上，中心轮毂的内孔采用标准平键连接结构，可直接匹配常规配套驱动轴的轴径尺寸，外圈环形结构的外径尺寸控制在配套泵体、输送通道的内壁间隙范围内，单边预留2-3mm的运转间隙，既避免运转过程中桨叶与壳体内壁发生刮蹭，又能减少间隙处的流体回流损失，提升容积效率。实际应用场景中，除了CA6140车床的冷却系统、排屑装置，这类环形螺旋桨还可适配小型流体输送泵、低噪音推进装置的动力输出端，相比常规螺旋桨，其环形叶梢的结构能避免杂物缠绕桨叶边缘，在输送含有细小金属切屑的冷却混合液时，不会出现切屑挂在叶尖造成动平衡失效的问题。

　　设计过程中需要重点校核桨叶曲面的流体动力学特性，同时兼顾铸造或机加工的工艺可行性，扭曲曲面的曲率变化要平滑过渡，避免出现曲率突变的位置，否则不仅会增加加工难度，还会在运转时产生额外的流体阻力。桨叶的整体动平衡等级需要达到G6.3以上，才能满足机床配套部件的振动控制要求，安装时要保证轮毂与驱动轴的同轴度误差控制在0.02mm以内，避免高速运转时产生径向跳动，加剧轴承磨损。从结构强度角度，桨叶的壁厚从根部到叶梢呈渐变减薄设计，根部壁厚满足最大扭矩传递的强度要求，叶环位置的壁厚兼顾刚性与重量控制，整体重量控制在合理范围内，降低驱动电机的启动负载。在机床冷却系统中使用时，该螺旋桨推送的切削冷却液可稳定达到额定流量，

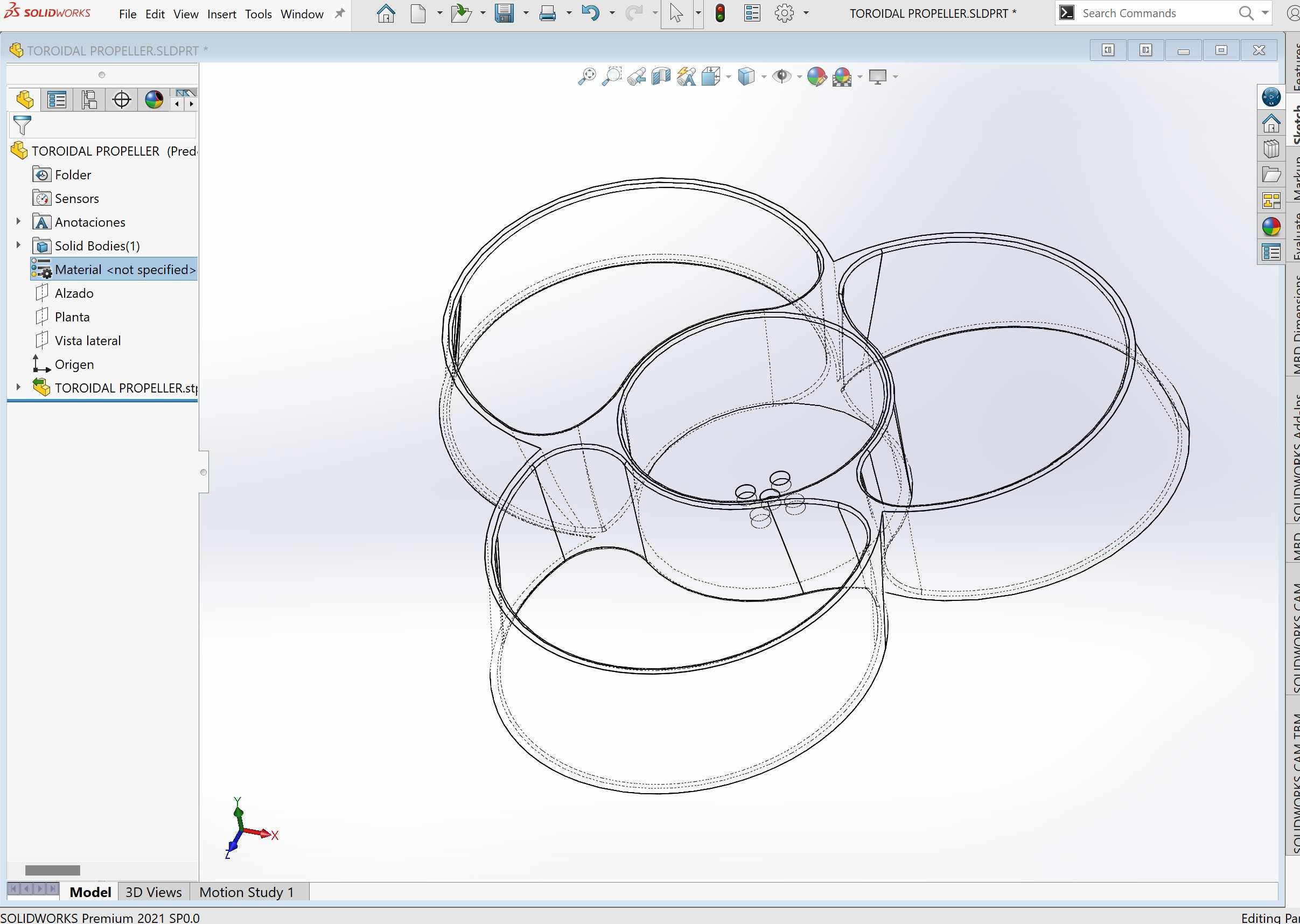

　　保证车刀切削位置的冷却充分，减少刀具磨损，同时稳定的流体推送不会造成冷却液飞溅，改善机床操作区域的作业环境。在排屑装置中使用时，环形结构不会被长条状切屑缠绕，可顺畅将混有切屑的冷却液推送至排屑过滤段，减少人工清理切屑的频次，提升车床的连续加工效率。设计建模时需要重点关注桨叶曲面与环形外圈的连接顺滑度，保证整个过流面没有凸起、凹坑等缺陷，避免流体在这些位置产生滞留，长期使用后堆积切屑杂物影响动平衡。
