带支撑腿环形护栏立式储料罐体

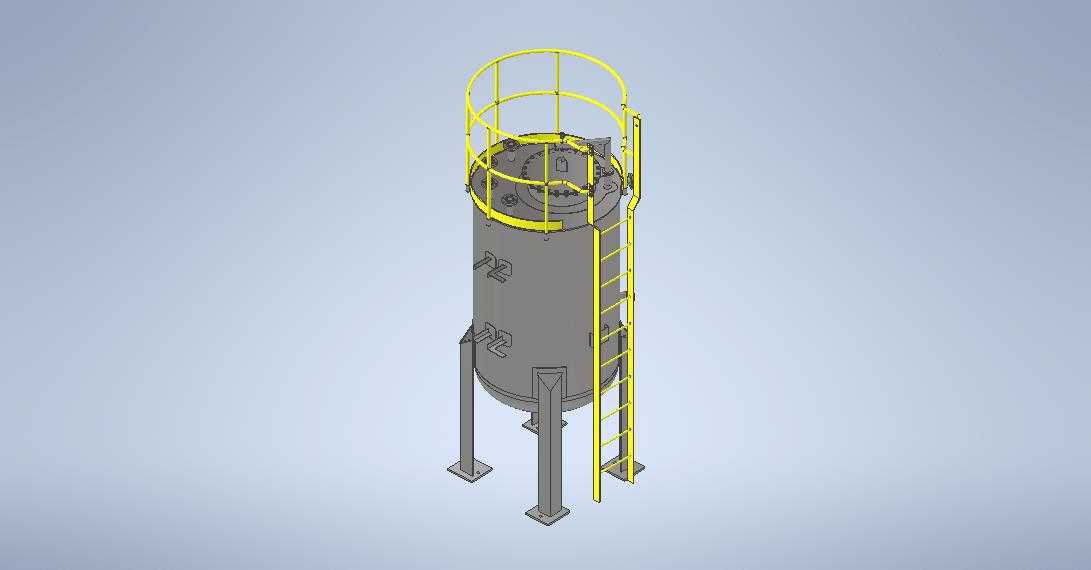

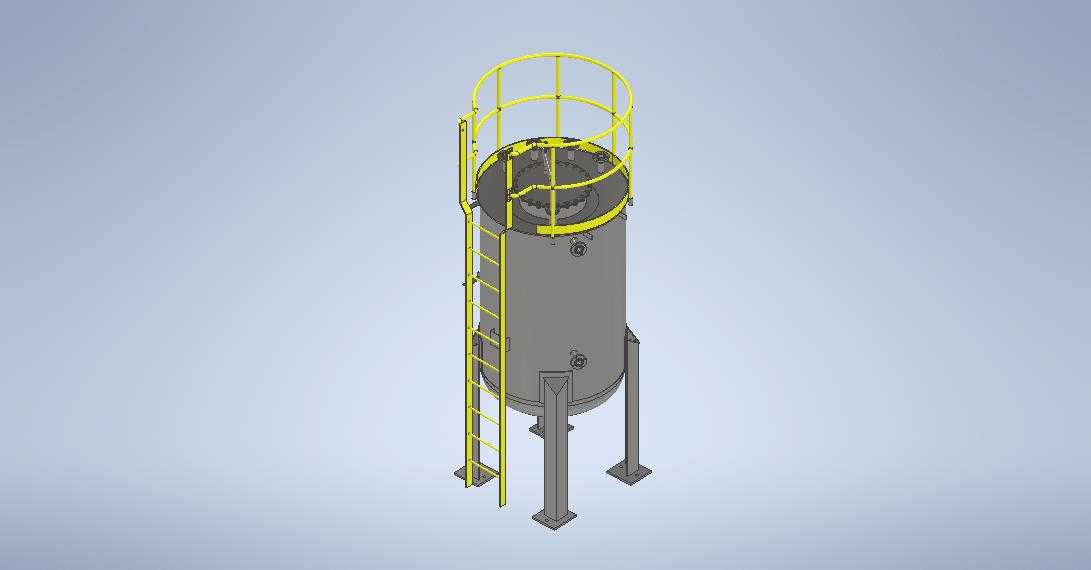

　　这套立式储料罐体结构在精细化工、食品配料、水处理药剂暂存以及小型反应工序前后的中间缓存环节都十分常见，现场布置时通常依托钢构平台或硬化地坪独立落地，罐体周边需要预留检修通道与管口操作空间。从结构拆解来看，主体采用直立圆筒加椭圆封头的构型，筒体下部由三根均布的型钢支腿承担全部竖向载荷，支腿底端焊接方形地脚板，板上预留地脚螺栓孔，安装时通过膨胀螺栓或预埋螺栓与基础固定，能够抵消满载工况下的物料静压以及轻微风载、管道侧向推力。

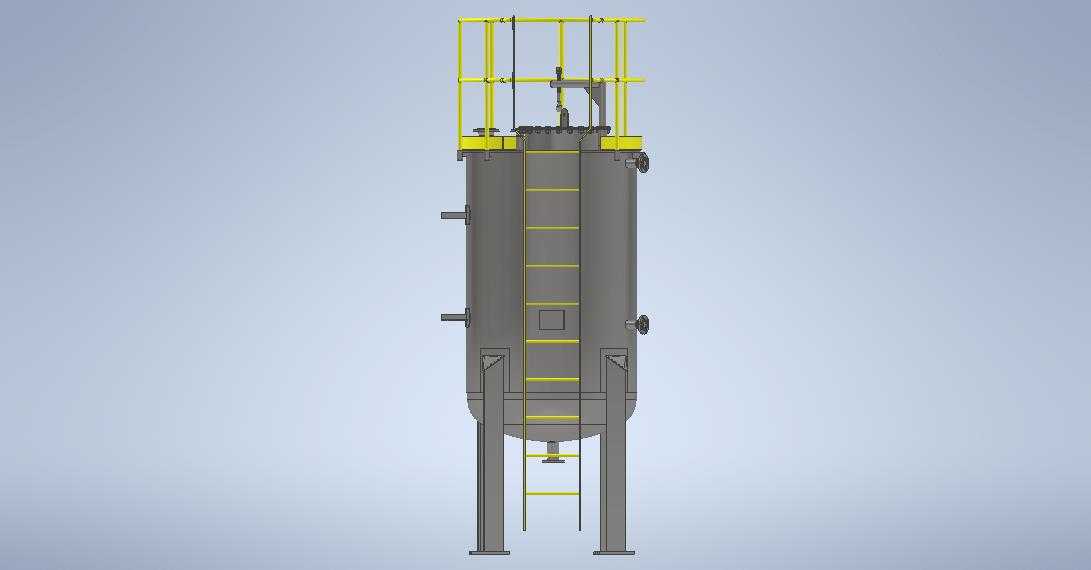

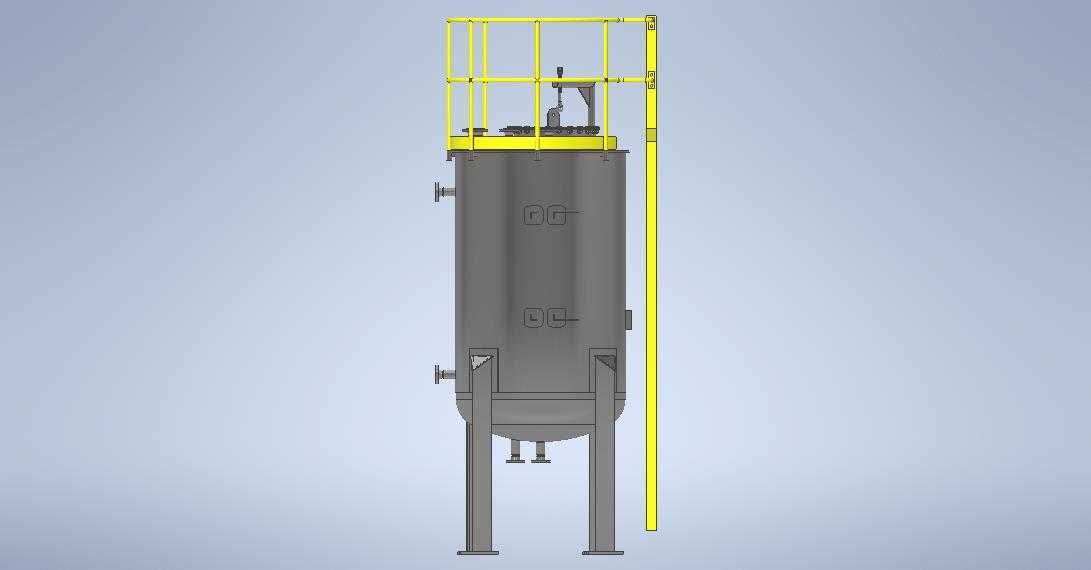

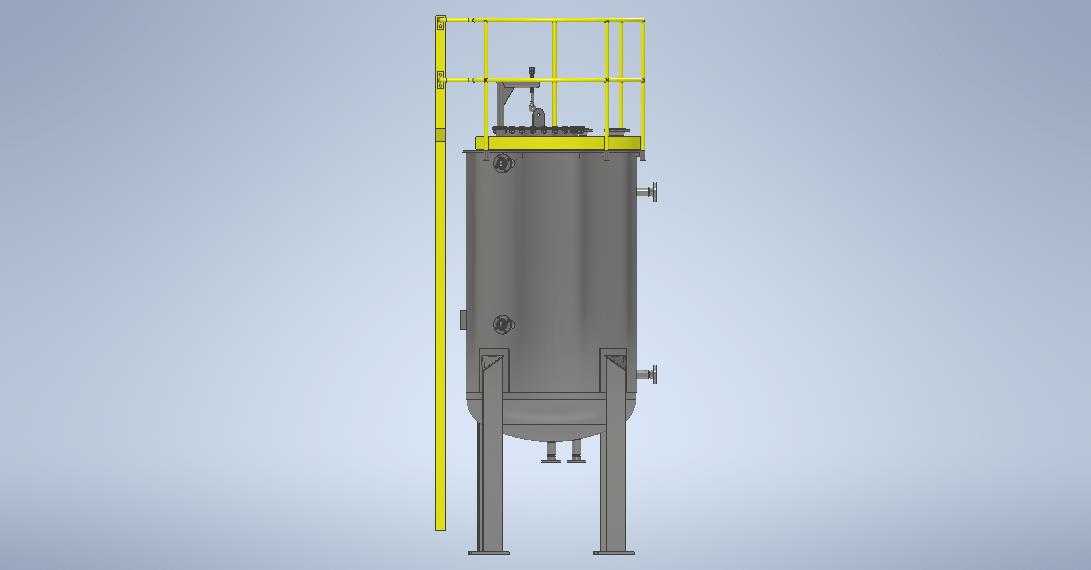

　　罐体顶部设置整圈环形检修平台，平台外围装配黄色安全护栏，护栏由竖向立杆、两道水平横杆以及顶部环形扶手组成，立杆沿平台圆周等距排布，人员在顶部操作人孔、拆装阀门或接入仪表时，护栏能够提供可靠的临边防护。沿筒体外侧敷设直爬梯，爬梯从接近地面的位置一直延伸至顶部平台，梯梁与筒体壁面通过支撑件焊接固定，踏步间距按照人工攀爬的常规步距设置，爬梯上端与平台边框平顺衔接，避免登罐时出现高差突变。

　　建模过程中优先保证筒体与支腿、爬梯、护栏之间的装配关系准确：三根支腿沿筒体周向120度均布，这种布置相比四腿结构对基础平面度的容错能力更强，三点天然形成稳定支撑，不易出现支腿虚腿受力不均的问题。支腿采用H型钢或槽钢截面，上端与筒体下部的封头过渡区域贴合焊接，连接处可增设加强筋板，分散集中应力，防止满载时支腿根部撕裂筒体壁板。地脚板尺寸根据支腿截面外扩，保证螺栓安装后有足够的受压面积，避免基础混凝土局部压溃。

　　顶部平台围绕罐口人孔布置，平台铺板可采用花纹钢板或钢格板，兼顾防滑与排液需求，护栏高度按照临边防护的常规要求设置，中间横杆能够阻挡人员侧身滑出，环形扶手沿整圈连续布置，在任意位置都可供操作人员扶持。爬梯与筒壁之间保留足够的脚部间隙，梯梁侧向设置支撑爪，将爬梯荷载传递到筒体加强区域，而不是直接作用在薄壁厚的筒身母材上。

　　筒体壁面预留多处工艺管口，包括侧面的进料、出料、排污、液位检测接口以及顶部的排气、人孔接口，管口方位结合现场管道走向排布，操作侧的阀门手轮要避开爬梯通行路径，保证开关阀门时人员有站立空间。罐体下部的出料口靠近支腿围成的中心区域，便于下方接入泵体或管路，排污口布置在筒体最低处，停机清洗时可以将残液彻底排净。

　　现场安装边界方面，罐体就位前需要核对三支腿的地脚孔中心圆直径，与基础预埋螺栓位置一一对应，罐体周围至少留出一侧宽度满足设备检修与管件吊装的通道，顶部平台上方要保留吊装人孔盖、拆装安全阀的净空高度。爬梯底部距离地面留出少量间隙，避免地坪找平后梯腿磕碰地面，同时爬梯底部附近不应堆放物料，保证紧急情况下人员可以快速登罐或撤离。

　　结构校核时重点关注满载工况下支腿的压应力与地脚板的抗弯能力，筒体与支腿连接焊缝要做连续焊，护栏立杆与平台铺板的连接需要承受侧向推力，爬梯支撑件与筒体连接处若壁板较薄，可在筒体内侧对应位置加焊补强板。整套模型把罐体、支腿、爬梯、护栏、管口附件的相对位置完整表达，结构逻辑清晰，既可以作为储料罐选型布置的参考，也能直接用于化工车间设备排布、检修通道规划以及钢构平台对接的设计校核场景。
