55MW单闪式地热涡轮机吊装布局设计

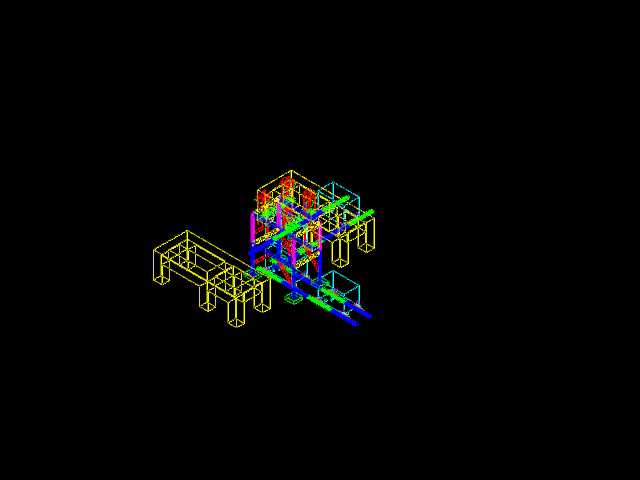

　　在地热电站的核心动力区布置环节，这套55MW单闪式地热涡轮机的吊装布局设计，直接决定了后续设备进场、安装对接以及长期运维的作业可行性。不同于常规火电汽轮机组的布置逻辑，单闪式地热涡轮机需要适配地热蒸汽的介质特性，进汽管路、排汽管路、疏水系统的排布都要和主机的吊装就位路径做协同校核，避免出现设备落位后管路接口错位、检修空间被挤占的问题。从布局图的排布逻辑来看，主机本体采用对称式双缸结构布置，两侧的轴承座、进汽阀组都预留了足够的吊装作业半径，配套的油管路、冷凝水管路沿主机基础两侧的管廊分层排布，既避开了主吊车站位的承重区域，也能让管路接口和主机本体的对应接口保持最短对接距离，减少管路沿程阻力损失。设计阶段首先要明确的是设备的安装边界：

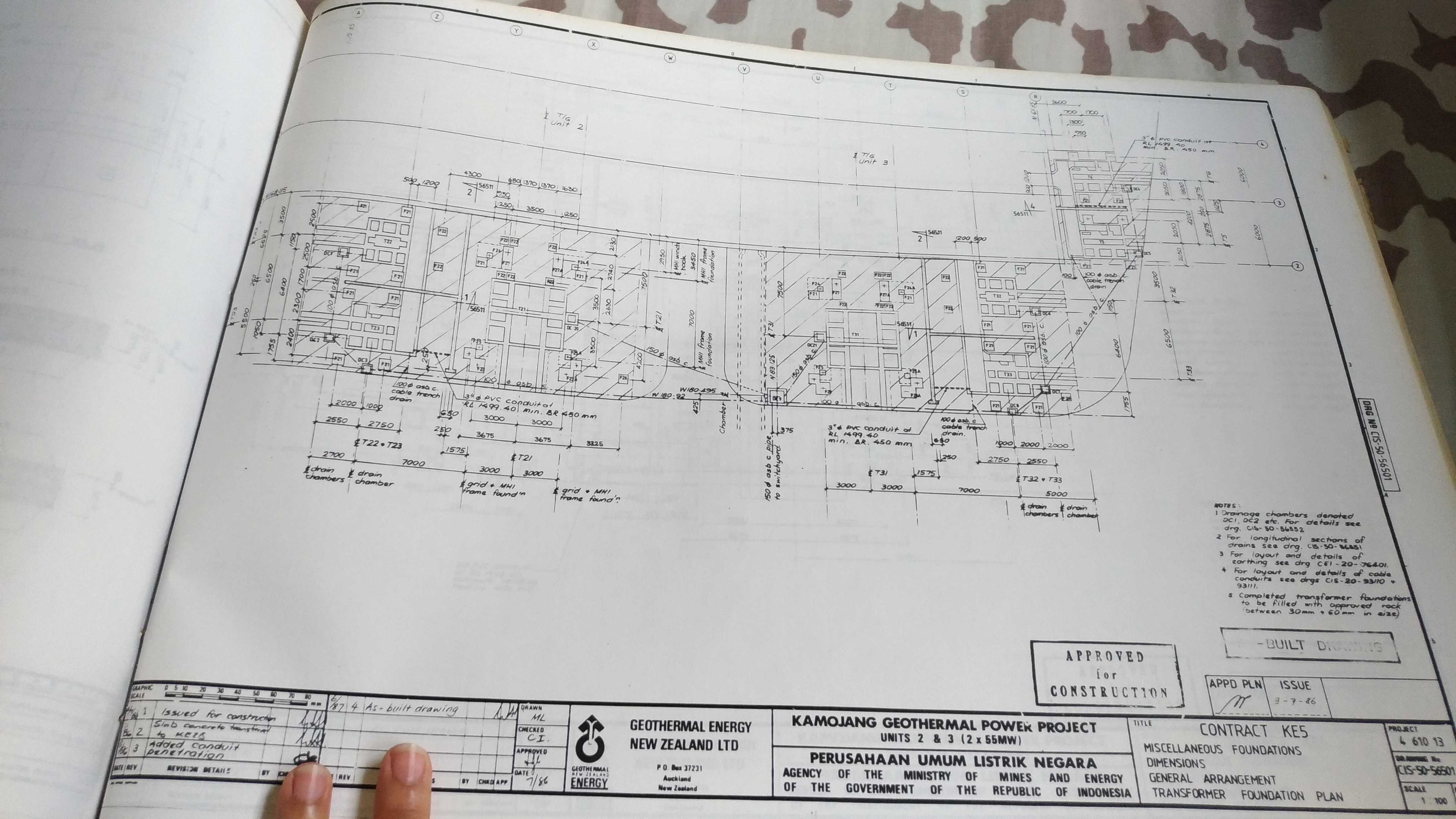

　　主机基础的预埋螺栓点位要和涡轮机底座的安装孔位完全匹配，基础周边的检修通道宽度要满足最重单体部件——也就是转子组件的水平运输需求，吊装作业时的吊点设置对应主机本体上的专用吊装凸台，不能随意在缸体、管路接口处设置临时吊点，避免设备壳体产生形变影响密封性能。单闪式地热涡轮机的核心作用是将地热井口输出的闪蒸蒸汽热能转化为旋转机械能，驱动发电机产出电能，这类设备通常布置在地热电站的主厂房内，和闪蒸器、冷凝器、冷却塔等配套设备形成完整的热力循环系统。在布局设计时，要充分考虑地热蒸汽携带的不凝性气体排出路径，排汽管路的坡度设置要符合疏水要求，避免管路内积水造成水击现象损伤涡轮叶片。从吊装方案的细节来看，主吊的站位选在主机基础的右侧区域，

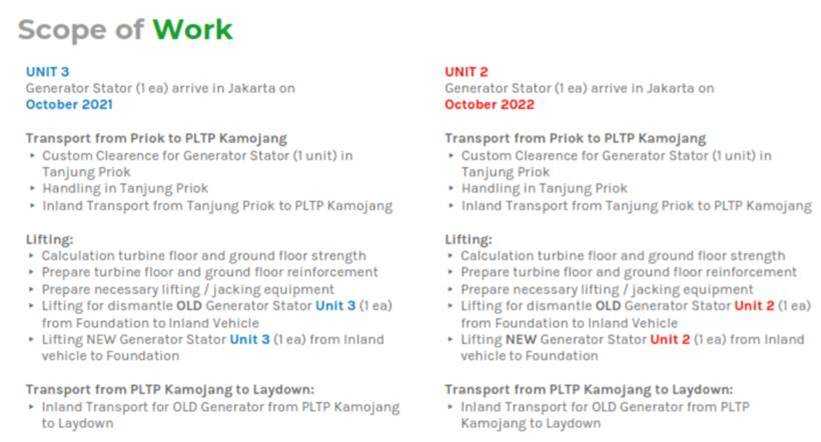

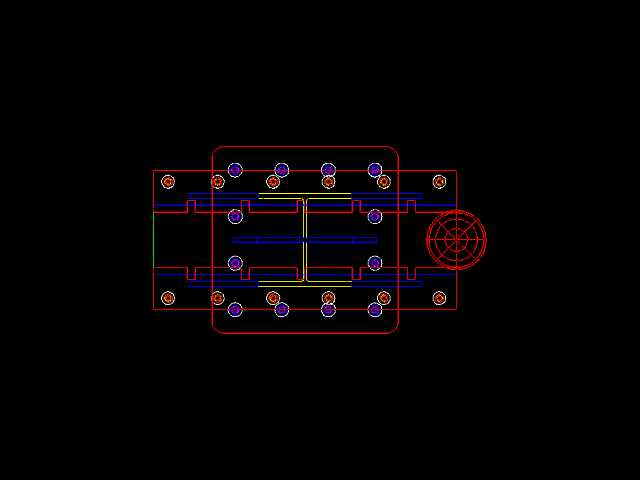

　　也就是图中圆形标识的位置，这个位置的地面承载能力经过强化处理，能够满足大型履带吊进场作业的承重要求，吊臂的作业半径可以覆盖主机所有核心部件的吊装就位位置，不需要二次挪车就能完成从设备卸车到精准落位的全流程作业。主机两侧的阀组吊装采用辅助吊机配合的方式，在主吊完成主机缸体就位后，辅助吊机可以同步开展两侧进汽阀、调节阀的安装作业，压缩整体安装工期。设备的外形尺寸在布局时做了充分的校核，主机本体的轴向长度、径向宽度都和主厂房的柱网间距做了匹配，厂房内的桥式起重机起升高度能够满足后续检修时转子抽出的作业需求，顶部的吊车梁承载能力对应设备最重检修部件的重量做了冗余设计。管路布局方面，所有和主机连接的工艺管路都设置了独立的支吊架，

　　不能将管路的承重附加在涡轮机的接口法兰上，避免设备运行时的振动传递到管路系统，同时也防止管路的热胀冷缩应力作用在主机壳体上造成设备偏移。在实际安装作业中，吊装顺序遵循先下后上、先主后辅的原则，首先就位主机的底座并完成水平度找正，之后依次吊装下缸体、转子组件、上缸体，完成主机本体的扣缸作业后，再开展两侧管路、阀组以及配套油系统、控制系统的安装。整个布局设计还预留了足够的运维操作空间，主机两侧的操作通道宽度满足日常巡检、阀门操作的需求，轴承部位的检修空间可以满足后续轴瓦更换、转子动平衡校验的作业要求，不会出现设备安装完成后部分部位无法接近运维的问题。针对地热电站的运行环境特点，设备布置时还考虑了防腐需求，所有容易接触到地热蒸汽泄漏的区域都预留了防腐作业的操作空间，管路的法兰连接位置都避开了电气设备的布置区域，防止蒸汽泄漏影响电气系统的绝缘性能。
