立式双柱结构摩托车自动驻车停放装置

　　这款立式双柱结构的摩托车自动停放装置，核心应用场景集中在城市核心区土地资源紧张的商圈、老旧小区、轨道交通站点周边的非机动车停放区域，针对传统地面摩托车、电动自行车停放占用面积大、取车挪车易发生剐蹭、密集停放时通行通道狭窄的实际痛点，通过垂直方向的空间利用，将单车位的平面占地压缩至传统地面车位的三分之一以内，可在有限的硬质平整地面上实现多台车辆的分层立体存放。从实际使用逻辑来看，设备的核心用途是完成摩托车从地面接入位置到上层停放位的自动转运与锁止固定，全程无需人工推行车辆攀爬坡道或调整停放角度，用户仅需将车辆驶入设备底部的承载托盘，完成前轮定位卡紧后即可离开，设备会自动完成抬升、横移、落位的全流程动作，

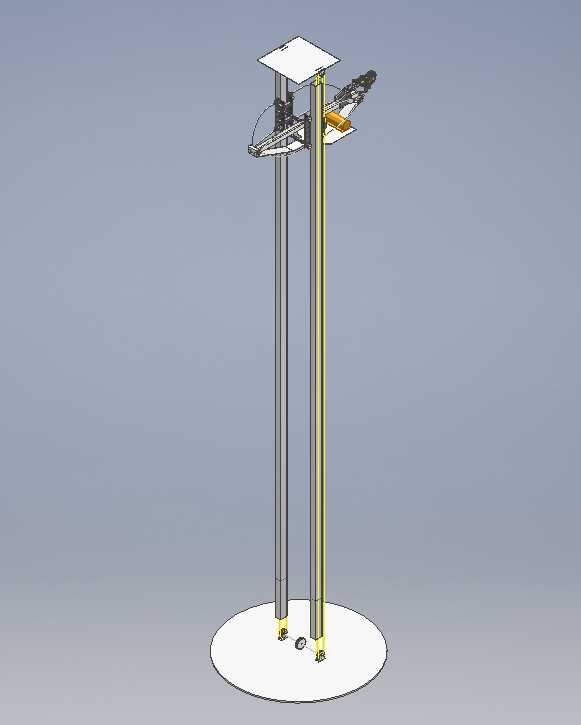

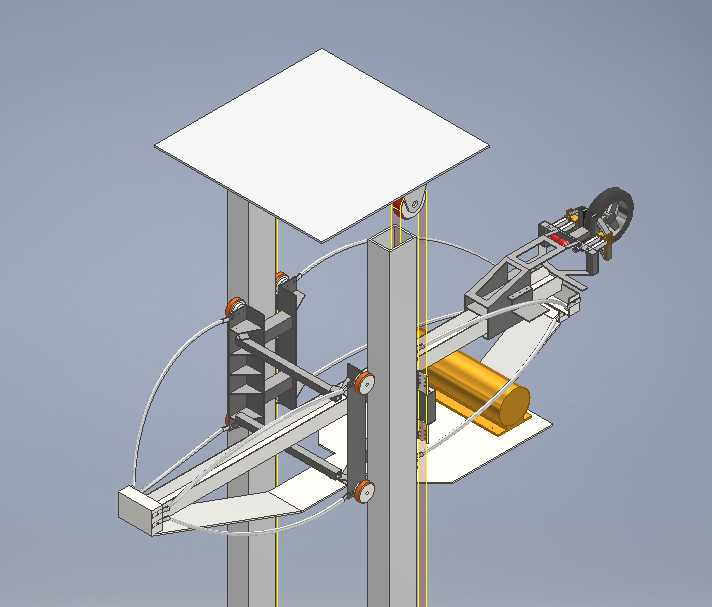

　　取车时仅需触发对应车位的取车指令，设备就会将目标车辆转运至地面取车位置，全程动作平稳，不会对车辆的外壳、制动管路、外露操控部件造成磕碰。从功能特性层面拆解，这套装置采用双立柱作为主承载结构，两根垂直布置的立柱承担整个升降框架、承载托盘以及停放车辆的全部竖向载荷，立柱内部集成了线性导向副，保证升降过程中托盘的水平度偏差控制在允许范围内，避免车辆在抬升过程中发生侧倾滑落；驱动部分采用液压作为动力源，相比纯电机丝杠驱动，液压驱动的承载冗余量更大，可适配不同整备质量的踏板摩托车、跨骑摩托车，同时液压系统自带的自锁特性可以在动力中断时自动锁止升降位置，避免出现溜坠风险；承载托盘前端设置了自适应前轮卡槽，可适配不同前轮直径、

　　不同胎宽的摩托车轮胎，卡槽内部带有防滑橡胶衬垫，抬升过程中轮胎不会出现前后窜动，托盘后部设置了可翻转的后轮挡块，车辆停稳后挡块自动抬起锁止后轮位置，进一步提升停放过程中的固定可靠性。设计思路层面，这套结构参考了日本成熟的自行车自动停车塔的底层逻辑，针对摩托车整备质量更大、轮胎尺寸更宽、轴距更长的特点做了针对性的结构强化，没有照搬自行车停车设备的轻载结构，而是将主立柱的型材壁厚做了加厚处理，升降导向轮的间距也做了加宽，避免大载荷下出现导向卡滞；整体结构没有采用复杂的多自由度机械手结构，而是采用升降加水平横移的简单运动组合，减少了运动关节的数量，降低了后期维护的故障点，同时运动轨迹固定，安全防护的边界更容易界定，

　　在设备外围加装防护网和安全光栅后，即可实现运动区域的人员闯入自动停机保护。关于安装边界与尺寸适配，这套设备的底部安装基座为圆形混凝土硬化基础，基础直径根据单组设备的车位数量确定，最小单组4车位的基础直径仅需1.8米，基础平面度要求控制在每米2毫米以内，避免立柱安装后出现垂直偏差导致升降阻力增大；设备整体总高度根据停放层数调整，两层停放结构的总高度控制在3.2米以内，不会超过普通民用建筑的首层净空限制，可在室内非机动车库、室外雨棚下直接安装，不需要额外做建筑结构改造；设备的地面接入位置与周边通行通道的预留宽度仅需1.2米，即可满足用户上下车、推行车辆的操作空间，相比传统立体停车设备需要预留2米以上通道的要求，空间适配性更强。在结构细节处理上，升降框架与托盘的连接位置采用了浮动铰接结构，可抵消立柱安装时的微小垂直偏差带来的运动卡滞，液压管路全部布置在立柱内部的走线槽内，避免外露管路被外力破坏或积尘老化，托盘表面采用防滑花纹钢板制作，即使雨天车辆轮胎带水驶入也不会出现打滑移位，所有运动副的润滑点都预留了外置注油嘴，日常维护时不需要拆解结构即可完成润滑保养。
