双工位V形夹紧工装夹具结构设计

项目分类:工装 发布时间:2023-09-05 ID:709819
  • 双工位V形夹紧工装夹具结构设计
  • 双工位V形夹紧工装夹具结构设计
  • 双工位V形夹紧工装夹具结构设计
  • 双工位V形夹紧工装夹具结构设计
  • 双工位V形夹紧工装夹具结构设计

  这套双工位V形夹紧工装的核心定位逻辑,是针对轴类、圆棒类坯料在钻削、铣削工序中的装夹痛点开发的,在普通车间的批量小件加工场景里,圆形坯料用平口钳装夹极易出现轴线偏移、夹紧时工件转动的问题,V形定位面自带对中特性,无论坯料外径在公差范围内如何波动,其中心始终落在V形槽的对称面上,从定位原理上消除了偏心装夹带来的加工误差,非常适合CA6140这类普通车床配套的钻铣工位、钳工划线工位做辅助装夹使用。

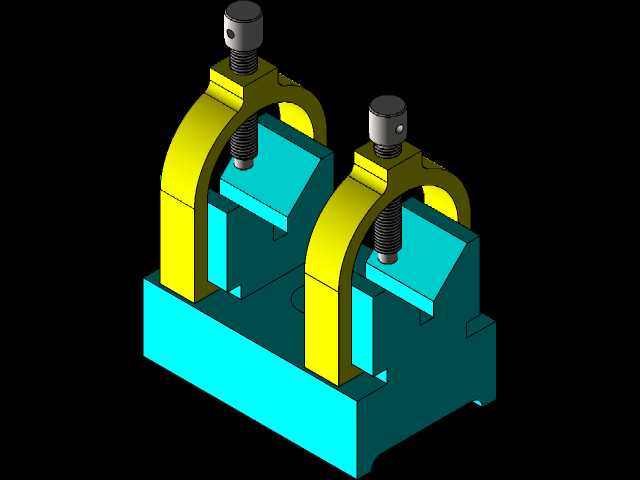

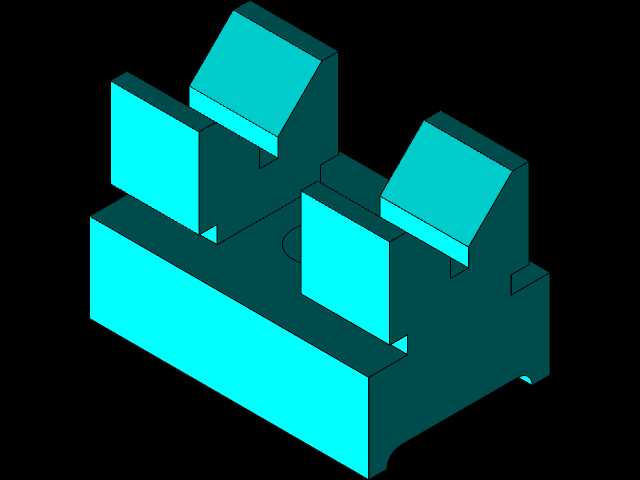

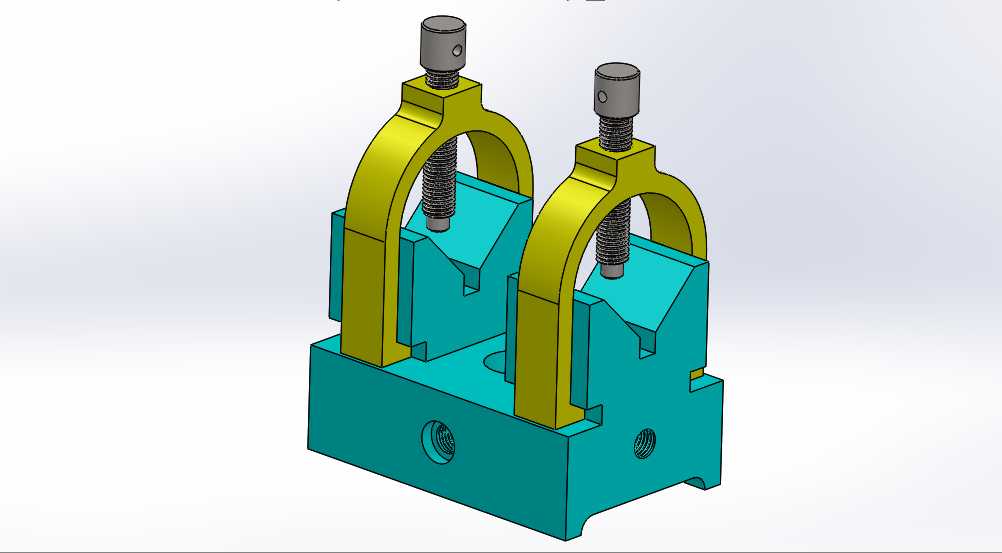

  从整体结构拆分来看,工装底部是一体式铸造质感的矩形基座,基座底面做了两处让位缺口,既可以直接搭在机床工作台的T型槽上方,通过基座侧壁预留的横向螺纹孔穿入锁紧螺栓,把整个夹具固定在工作台上,也可以配合平口钳夹持基座两侧基准面完成快速固定,安装边界设计得比较灵活:基座整体长宽尺寸控制在小型工作台的承载范围内,不需要占用大台面,两个V形工位并排布置,一次装夹可以同时固定两根同规格圆棒,或者在双工位上分别完成工件的粗定位与终夹紧,减少单件装夹的辅助工时。基座内部做了空腔减重,侧壁的螺纹孔同时兼顾排屑和安装吊环的作用,加工时产生的切屑可以顺着V形槽的斜面滑落到基座空腔内,不会堆积在定位面上影响贴合精度。

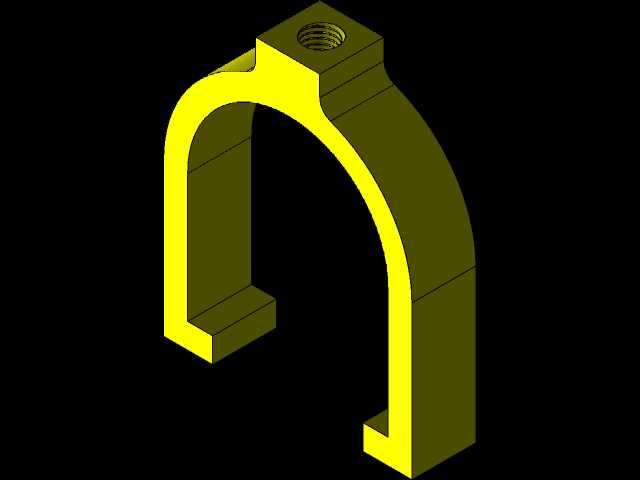

  两个独立的夹紧架分别跨装在对应V形槽的上方,架体采用拱形弯臂结构,这种结构相比直臂压板有两个明显优势:一是拱形的力流路径更顺畅,夹紧力从顶部螺杆传递到两侧支脚时,弯臂的抗弯截面模量更大,夹紧过程中架体的形变更小,不会因为长期受力出现臂体张开的疲劳变形;二是拱形内侧留出了足够的操作空间,工件吊放、取出时不会和臂体发生干涉,哪怕是带台阶的轴类工件,也能顺利放进V形槽内。每个夹紧架的顶部都加工了同轴的螺纹通孔,配合梯形夹紧螺杆,螺杆顶端是滚花旋钮加锁紧孔的结构,手动旋紧时滚花面可以提供足够的摩擦力,需要大夹紧力时还可以在锁紧孔内穿入加力杆,放大拧紧扭矩,螺杆底端的压头做了活动式设计,压紧工件时压头可以自适应贴合圆棒的外圆面,不会因为螺杆端面的硬接触压伤工件已加工表面。

  设计过程中首先敲定的是V形槽的夹角参数,常规机加工装夹圆料最通用的是90度V形槽,这个角度下定位的接触线分布合理,既不会因为夹角过小导致工件嵌入太深、取件困难,也不会因为夹角过大让定位稳定性下降、工件容易侧向滑移。V形块和基座采用分体式装配结构,两个青蓝色的V形定位块通过止口定位锁在基座上,后续加工不同直径范围的工件时,只需要更换对应开口尺寸的V形块,不用更换整个夹具本体,维护成本很低。夹紧架的支脚底部和基座的安装槽做了小间隙配合,装配时可以沿槽向微调两个夹紧架的间距,适配不同长度的工件:如果是短轴类零件,可以把两个夹紧架调近,双点压紧避免工件翘头;如果是长棒料,可以把架体间距拉开,在工件的两个轴向支撑位置分别施压,抵消长工件的装夹挠度。

  在实际车间使用场景里,这套工装除了钻铣工序装夹圆料,还可以用来做圆坯的划线检测、部件维修时的轴类零件固定:比如拆卸下来的光轴、销轴需要打磨、补焊、钻孔时,不用反复找正,把工件往V形槽上一放,拧动两个螺杆就能完成固定,对中精度可以稳定保持在0.05mm以内,完全满足普通车间的非精密级加工要求。结构上所有受力部件都做了等强度考量,弯臂的截面从顶部螺纹处向两侧支脚逐渐加宽,避免应力集中在螺纹根部,螺杆采用梯形螺纹而非普通三角螺纹,自锁性能更好,加工过程中受切削振动影响也不会出现夹紧松动的情况,基座的底部支撑脚做了等高处理,放在工作台面上不会晃动,不需要额外垫铜皮调平,拿到现场就能直接投入使用。
