CA6140车床皮带滚筒支撑传动座结构

项目分类:机床加工 发布时间:2023-09-05 ID:709906
  • CA6140车床皮带滚筒支撑传动座结构
  • CA6140车床皮带滚筒支撑传动座结构
  • CA6140车床皮带滚筒支撑传动座结构

  这套支撑组件面向普通卧式车床主轴箱外侧的皮带传动区段,核心作用是把皮带轮旋转载荷、皮带张紧拉力和轴系径向力稳定传递到床身安装面,同时为回转主轴提供两端同轴约束。现场改造或新机装配时,这类支座常布置在主轴传动端与防护罩之间,既要避开皮带运行包络,又要保证检修时能够快速拆出轴套、轮体和紧固件。

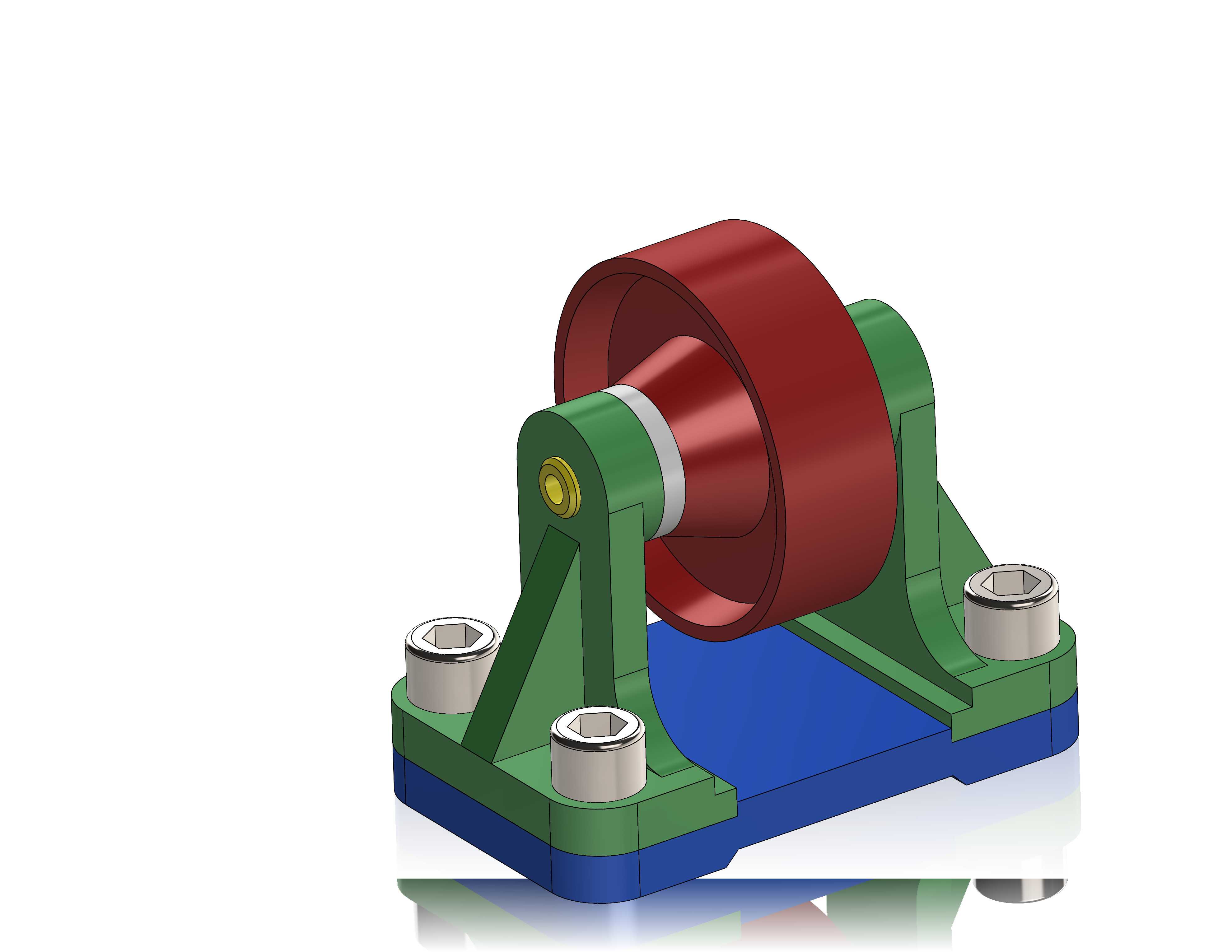

  从结构组成看,组件包含左右两件立式轴承支座、一根阶梯传动轴、红色皮带轮、灰色隔套与衬套、底部蓝色安装垫板以及若干内六角圆柱头螺钉。两侧支座采用L形折弯式承力结构,底部带加宽安装脚,安装脚上设置沉孔,螺钉锁紧后头部不凸出支承面,可避免与床身导轨、护罩或排屑空间发生干涉。立板上方开设同轴孔位,孔内嵌入衬套,衬套与轴颈形成回转配合;这种把易磨损配合面从支座本体转移到衬套的做法,在车床长期振动、粉尘和油雾环境下更便于维护,磨损后只需更换衬套,不必整体报废支座。

  传动轴采用多段阶梯设计,各段直径按装配顺序和受力位置变化。中间较粗轴段用于定位皮带轮,端部较细轴颈伸入支座衬套,轴肩承担轴向定位,灰色隔套填充在轮体与支座之间,既限制皮带轮轴向窜动,也把张紧力产生的弯矩传递到支承点。轴上可见小孔结构,可用于销钉、紧定或润滑通道布置;在实际建模时,这些细小特征不能随意省略,因为它们会影响装配关系、拆装顺序和工程图尺寸标注。红色皮带轮位于两支座之间偏置位置,轮缘宽度和直径决定皮带弯曲半径与传动包角,轮腹采用减重凹腔,在保证轮缘刚度的同时降低转动惯量,适合车床主轴频繁启停和变速工况。

  设计思路上,组件没有把支座直接固定在粗糙床身面上,而是增加一块蓝色过渡垫板。垫板上开有长圆或阵列安装孔,能够在装配时微调支座中心距和轴系左右位置,补偿焊接床身、铸件台面或改装支架的加工误差。垫板同时扩大接触面积,降低局部压应力,使皮带张紧时的倾覆力矩由多个固定点共同承担。对于CA6140这类成熟车床,维修现场经常遇到原安装面磨损、孔位错位或加装变频电机后传动路线变化的情况,过渡垫板可以减少对床身的二次加工,让支撑组件在不大修基础件的前提下完成替换。

  安装边界方面,两支座的中心高必须与皮带轮、电机输出轴或主轴带轮保持一致,否则皮带会出现偏磨、跑偏和异常噪声。支座内侧间距要大于皮带轮轮毂宽度,并预留隔套、挡圈和拆装间隙;外侧则要留出衬套压入、螺钉紧固和扳手回转空间。底部垫板的轮廓不能侵入车床导轨运动区,也不能遮挡润滑管路和皮带护罩。皮带轮外圆与护罩内壁之间应保留安全间隙,轴端伸出量需控制在衬套支承范围内,避免悬臂过长造成轴颈挠曲。

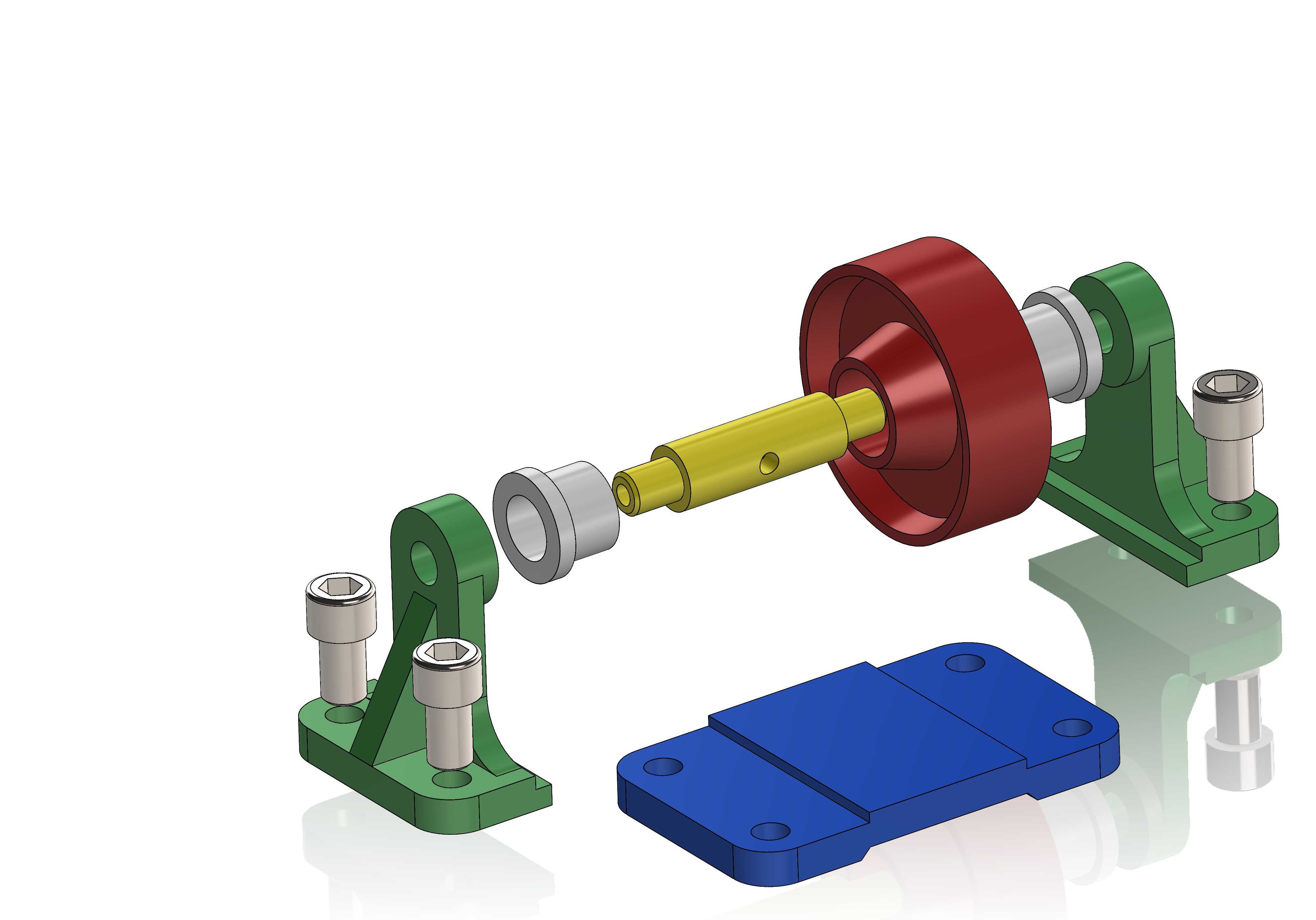

  在三维建模过程中,轴系零件宜按实际装配顺序建立同轴约束,先固定垫板,再装入左右支座,随后依次装配衬套、轴、隔套和皮带轮,最后检查紧固件与沉孔深度。爆炸视图能够清楚表达零件层级,也便于车间人员理解衬套方向、隔套位置和螺钉锁紧顺序。工程应用中,该结构不仅服务于车床皮带传动,也可参考用于小型输送机、砂轮机、抛光机和试验台架的中间传动轴支承;只要重新核算轴径、中心高、皮带拉力和安装孔距,就能衍生为不同设备上的传动支撑模块。
