CA6140车床后支撑滚轮结构设计

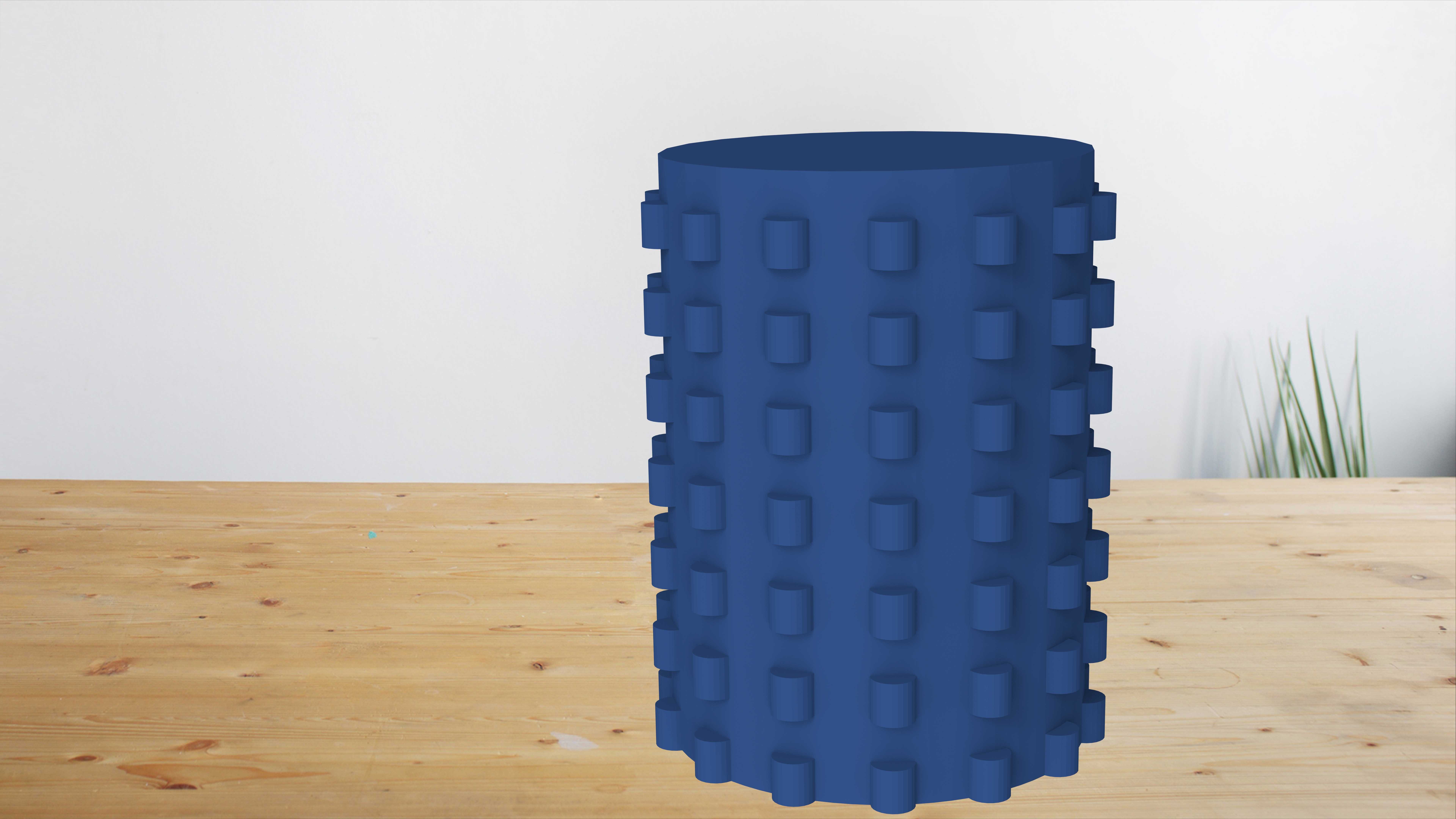

　　该滚轮结构在CA6140普通车床相关工装与辅助支撑场景中，承担工件托举、滚动导向以及接触缓冲的作用，属于机床加工配套的圆柱类支撑零件。零件整体采用同轴圆柱主体构型，外圆周面按周向与轴向规则排布凸起方块，形成非光滑的接触表面，这种结构并非装饰特征，而是为了改变辊面与被接触件之间的摩擦状态：连续光面辊在输送或支撑柔性、轻质工件时容易出现打滑、贴附滑移，规则分布的块状凸起可以离散接触区域，增加局部咬合与形变让位空间，使滚动过程中接触力分布更均匀，同时减少大面积面接触带来的吸附、卡滞问题。

　　从实际装配边界看，滚轮以中心轴线为回转基准，两端预留同轴安装轴颈或轴承配合段，使用时可通过深沟球轴承、滑动轴套或支座孔位完成径向定位，轴向依靠轴肩、挡圈或端盖限制窜动。建模时需要优先锁定圆柱外径、有效辊身长度、凸起块高度以及端部配合直径这几组关键尺寸：外径决定支撑高度与线速度匹配关系，辊身长度决定接触覆盖宽度，凸起高度直接影响表面摩擦特性和最小通过间隙，端部配合尺寸则决定它能否装入现有支座。若该件用于车床尾座附近的长轴辅助托举，安装中心高还要与主轴中心高保持一致，偏差过大会造成工件弯曲、车削外圆出现锥度或表面振纹。

　　结构设计思路围绕“回转稳定、接触可靠、加工可实现”展开。主体可理解为一个实心或空心圆柱基体，外圆阵列生成多圈凸块；凸块沿周向均匀错开或对齐布置，需根据受力方向选择。周向均布能够保证每转过固定角度都有相近的接触刚度，轴向多排布置则扩大支撑范围。凸块边缘应设置小圆角或小倒角，避免应力集中，也防止在接触软质材料时划伤表面。若采用泡沫、橡胶或聚氨酯类外层结构，凸起部分还能提供压缩回弹，起到减振、降噪和增大摩擦的效果；若采用金属材质，则更适合承受较大径向载荷，但表面通常需要热处理或包覆耐磨层。

　　在机床加工场景中，这类滚轮并不直接参与切削，而是布置在工件输送、料架支撑、跟刀辅助或工装导向位置。长棒料通过车床主轴孔加工时，后端若缺少支撑，高速旋转会因自重和离心力产生甩动，后滚轮可在料架上形成滚动托点，降低悬伸挠度；在工装推送过程中，辊面凸起能够增加牵引摩擦力，使工件随辊面稳定前移，而不是在原位打滑。对于泡沫滚筒类用途，凹凸表面还能在健身康复、材料压合、轻型输送等场景中提供多点接触，既保证支撑，又避免整圈面接触造成的滞涩。

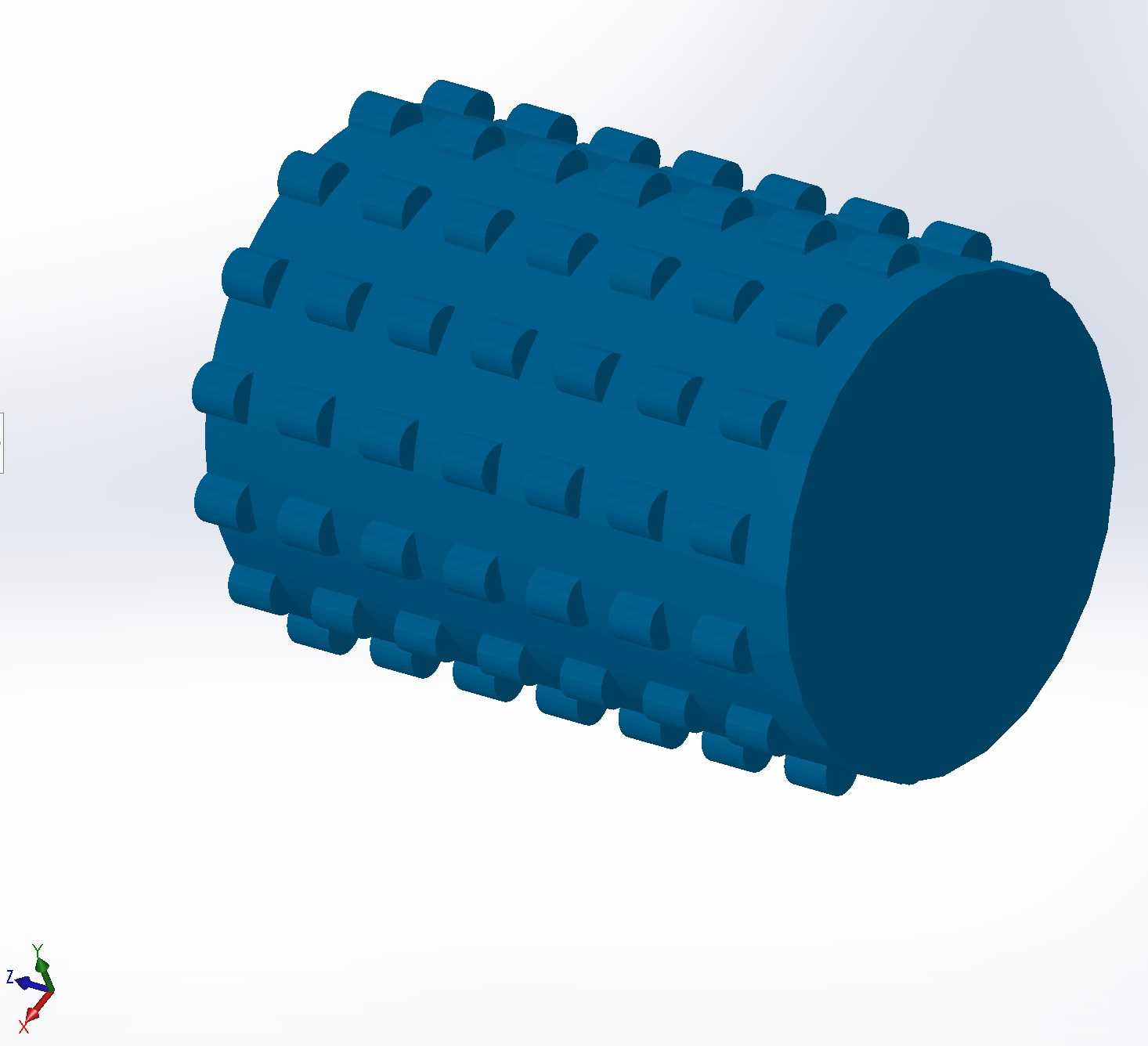

　　三维建模过程中，先建立回转基体并确定总长、外径和内孔或轴颈尺寸，再绘制单个凸块的截面轮廓，利用圆周阵列与线性阵列完成外表面特征布置。需要注意凸块与基体之间应合并为同一实体，阵列数量要兼顾几何对称性和受力均衡性；周向数量过少会导致回转冲击明显，过多则削弱凸起之间的排屑、让位空间。端部结构要根据轴承安装方式补充退刀槽、圆角、卡槽或中心孔，装配校核时重点检查滚轮外圆与周边护板、工件底面、支座侧板之间的最小间隙，确保凸起最高点旋转时不发生干涉。

　　受力分析上，滚轮主要承受径向载荷，弯矩在跨距较大时不可忽略。支座间距过宽会使辊身中部挠曲，影响支撑精度；轴颈与轴承配合过紧会增加转动阻力，过松则产生径向跳动。设计时应结合工件重量、转速和接触频率确定基体直径与壁厚，对高频转动工况还需控制动平衡，使凸块阵列在圆周方向质量分布对称。通过这些结构处理，滚轮能够在机床辅助支撑和轻型输送导向中实现稳定滚动、可靠接触和长期耐磨使用。
