立式蒸汽原型传动机构结构设计

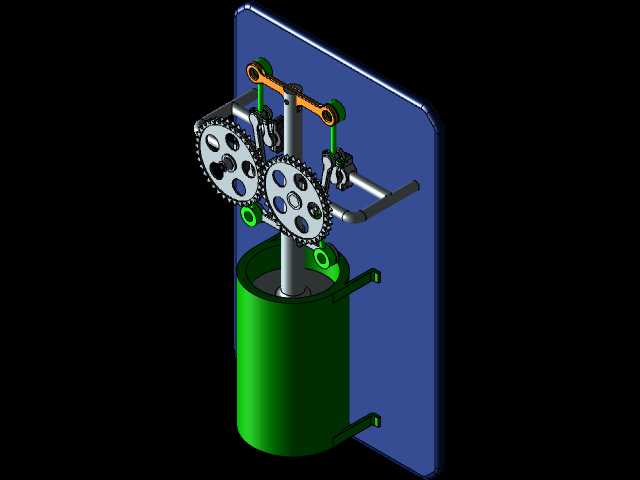

　　这套立式蒸汽原型传动结构，核心面向小型动力演示装置、教学实验台以及复古动力装置复刻场景设计，整体采用立式排布的结构逻辑，将动力发生腔体与传动输出组件沿垂直轴线整合，最大程度压缩水平方向的安装占用空间，适配桌面级演示设备、小型实验装置的紧凑安装需求。从实际功能逻辑来看，下部的圆柱腔体作为蒸汽发生与活塞容纳空间，腔体侧壁预留的两个外接接口分别对应蒸汽输入与冷凝水排出通路，腔体内部的活塞组件通过垂直布置的活塞杆向上传递直线往复动力，活塞杆上部连接的曲柄连杆机构，会将活塞的直线运动转换为旋转轴的回转运动，整套传动路径没有多余的转向结构，动力传递路径短，机械损耗控制在较低水平。传动部分采用两组不同齿数的 spur gear 平行排布，

　　齿轮与连杆机构的连接轴做了同轴度公差约束，安装时需保证齿轮啮合侧隙在0.1-0.2mm区间，避免运转过程中出现卡滞或异响；齿轮上方的两组摇臂组件通过铰接点与连杆连接，铰接位置采用间隙配合设计，预留足够的转动余量同时控制径向窜动量不超过0.05mm，保证动力传递过程的平顺性。整套结构的安装依托后侧的立式安装板完成，安装板上预留的轴孔位置与各传动组件的轴线完全重合，安装板边缘做了圆角处理避免装配过程中划伤操作人员，安装板与下部腔体的连接采用定位销加螺栓的固定方式，保证整体结构的刚性，运转过程中不会出现组件偏移。从设计思路层面，这套结构没有追求过高的动力输出参数，而是优先保证运动逻辑的可展示性与结构的易装配性，

　　所有外露的传动组件都没有额外设置防护罩，方便观察整套蒸汽动力从直线往复到旋转输出的完整传动过程，适合用于机械原理教学、动力结构展示等场景。尺寸边界上，整套结构的垂直总高度控制在320mm以内，最大宽度不超过220mm，下部圆柱腔体的直径为120mm，安装板的厚度为8mm，所有传动组件的外轮廓都不超出安装板的边缘范围，安装时只需在安装板后侧预留20mm的操作空间用于固定螺栓，下部腔体下方预留30mm的管路连接空间即可完成整套装置的布置。实际装配过程中，需要先将下部腔体与安装板完成固定，再依次装入活塞杆、曲柄组件、齿轮组与上部摇臂结构，每装完一个转动副都需要手动盘动检查转动顺畅度，确认无卡滞后再进行下一个组件的安装；

　　齿轮装配时需要在啮合面涂抹少量润滑脂降低运转磨损，铰接位置可根据使用场景选择添加润滑脂或者采用自润滑衬套，减少后期维护频次。这套结构的动力输出端位于齿轮组的中心轴位置，可根据实际使用需求外接带轮、飞轮等组件，拓展不同的演示功能，比如外接小型发电机可做微型蒸汽发电演示，外接小功率负载可直观展示蒸汽动力的输出特性。结构中所有的连杆部件都采用等强度设计，在保证结构刚性的前提下尽可能降低自身重量，减少运动过程中的惯性冲击，让整套机构在低蒸汽压力下也能顺利启动运转。
