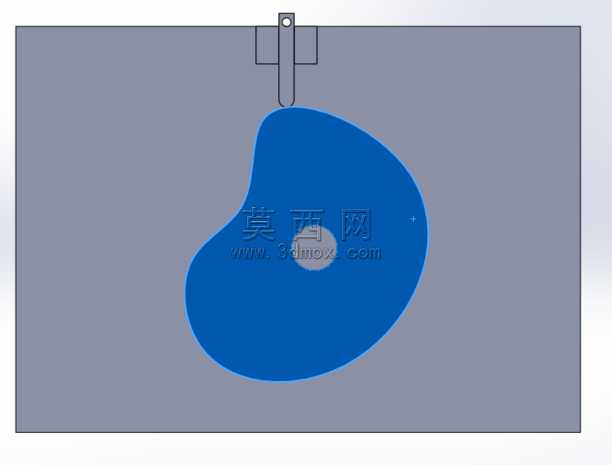

本作品为盘形凸轮传动机构的三维建模成果,建模过程依托参数化三维设计软件完成,整体遵循机械原理中凸轮机构的设计规范开展。首先完成核心构件盘形凸轮的轮廓绘制,依据预设的从动件运动规律,通过样条曲线精准拟合凸轮的工作廓面,保证轮廓曲线的曲率连续无突变,避免从动件运动过程中出现刚性或柔性冲击,建模时对凸轮的中心安装孔、轮体厚度参数进行了精准定义,确保轮体结构满足传动强度要求。其次完成直动从动件组件的建模,从动件采用平底直动结构,与凸轮轮廓形成高副接触,建模时严格控制从动件导路与凸轮回转中心的对中精度,配套的导向支撑结构采用对称双导杆设计,提升从动件往复运动的稳定性,避免运动过程中出现卡滞偏斜问题。支撑基座部分采用板式安装结构,建模时预留了凸轮轴的安装定位孔、导杆的固定安装位,所有安装孔位的同轴度、位置度公差均在建模阶段通过几何约束进行控制,保证后续装配的精度匹配。材质与渲染环节,凸轮主体采用哑光深灰金属材质模拟调质钢的质感,表面添加细微的磨砂纹理还原机械加工后的表面状态,从动件导杆采用浅棕金属材质模拟铜合金导向件的视觉效果,支撑基座采用浅灰哑光材质模拟铸铁安装板的质感,渲染时采用柔和的侧方主光源搭配环境补光,清晰呈现各构件的轮廓边界与装配关系,同时通过阴影效果强化机构的空间层次感。设计思路上,该机构重点还原凸轮机构将连续回转运动转化为从动件往复直线运动的核心功能,建模过程中对各运动构件的配合间隙进行了合理预留,既保证运动仿真时构件间无干涉,也符合实际机械加工装配的工艺要求,整体模型结构完整,各构件的几何特征清晰,可用于凸轮机构的运动原理演示、结构教学参考以及相关传动方案的设计验证。
