Dynamixel2舵机配套套接字结构设计

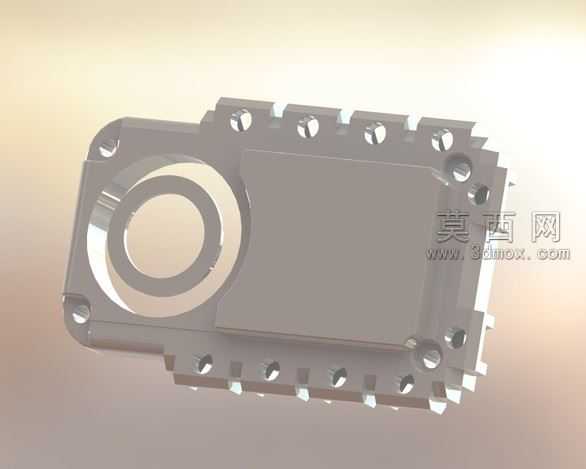

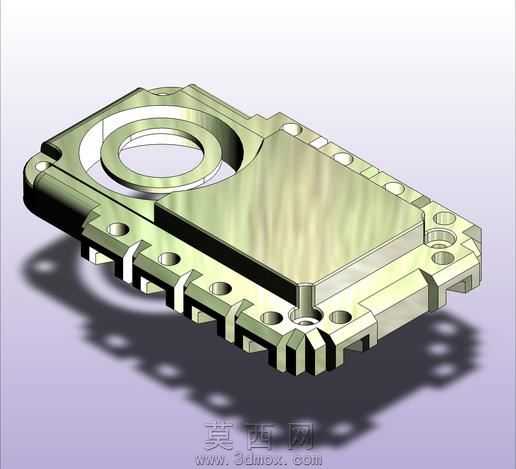

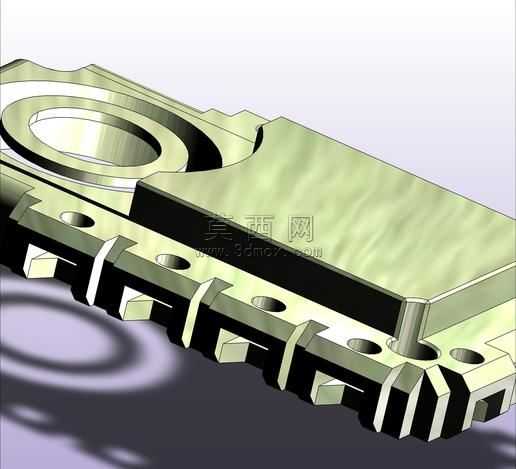

本作品为适配Dynamixel2系列舵机的套接字结构，建模阶段采用SolidWorks完成全参数化特征构建，首先基于舵机的安装基准尺寸绘制核心定位草图，以中心轴承安装孔为第一定位基准，通过拉伸凸台命令生成主体基座的基础实体，再通过切除拉伸命令逐一加工出侧边的安装沉孔、顶部的定位卡槽以及边缘的走线缺口，所有孔位特征均添加同轴度与位置度的几何约束，确保与舵机本体的装配公差控制在0.02mm以内。建模过程中对套接字的壁厚做了均匀化处理，主体承载区域壁厚设置为3mm，边缘安装耳位置做了圆角过渡处理，避免应力集中导致的装配断裂问题。材质配置阶段选用高强度工程塑料ABS作为基础材质，在渲染环节调整材质的漫反射粗糙度为0.3，添加轻微的磨砂质感，金属安装孔位单独赋予不锈钢材质，调整金属反射强度为0.7，还原真实零件的材质差异。结构设计上，套接字一侧设置大尺寸圆形轴承安装位，用于承接舵机输出轴的转动负载，孔位内侧设计有0.1mm的装配倒角，方便轴承压装；主体平面区域预留了舵机控制板的安装空间，边缘均匀分布的M2螺丝孔位与舵机本体的安装孔完全对位，侧边的卡槽结构用于快速卡接舵机的排线，避免装配过程中线缆挤压损坏。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出零件的结构轮廓与孔位细节，辅光源从侧后方补光消除暗部死黑，添加柔和的环境光遮蔽效果，让零件的凹凸结构层次更加清晰，最终渲染图完整呈现了套接字的整体外形、安装孔位分布以及结构细节，可直接用于舵机组件的装配验证、配件加工参考以及产品展示使用。设计过程中充分考虑了零件的注塑加工工艺性，所有拔模面均设置了1.5度的拔模斜度，不存在倒扣结构，可直接用于开模生产，同时对零件的受力区域做了有限元受力验证，在舵机额定扭矩输出的工况下，套接字的最大形变小于0.05mm，满足长期使用的强度要求。
